手机充电，为什么越来越快了？

不知道你有没有发现，现在的充电习惯早已悄悄改变：以前是睡前插上充一整晚，现在是早上起床洗漱的工夫，手机电量就从“红色预警”拉回到“安全感满格”——这背后是飞速普及的手机快充技术，大大优化了日常用机体验。

很多人以为快充就是简单把电流加大，把电“灌”进电池，实际上这是一套横跨材料、结构、半导体器件的复杂系统工程，要在充电速度、电池容量、发热控制和使用安全之间找到精妙的平衡。

电池的“扩容”与“提速”矛盾

传统锂电池多以石墨为负极材料，增加电池容量就得加厚电极，锂离子传输路径变长，充电速度自然变慢。科研人员把储电能力远高于石墨的硅材料掺入负极，但硅充电时体积会显著膨胀，容易损毁电芯。通过设计碳骨架结构预留膨胀空间，并逐步将硅含量提升至约32%，才实现了大容量与快充能力的兼得。

充电速度越快，热量越高，而高温恰恰是电池老化的首要元凶。传统电池电流集中从一组正负极通路进出，发热集中。采用三极耳双回路技术将电流分流，配合双电芯架构分担充放电压力，再辅以智能芯片动态调节功率，多重手段把升温控制在安全范围内。

氮化镓：让充电器告别“小板砖”

早些年大功率充电头笨重如“小板砖”，根本原因在于传统硅材料的电子迁移率和开关频率有限，提高功率就得增大变压器等元件体积。氮化镓（GaN）作为第三代半导体材料，电子迁移率高达2000cm²/(V·s)，击穿电场强度是硅的10倍以上，开关频率可达数百千赫兹甚至数兆赫兹。好比提着水桶运水，运的次数多了，桶就可以小一些，“洒掉”的水少了，损耗和发热也会降低。采用氮化镓器件后，同等功率下充电器体积可缩小30%-60%，同时实现更高的能量转化效率。

晶扬电子TGE005040B2W22

为快充端口设计而生

快充功率不断突破的当下，智能手机主板空间寸土寸金，端口保护电路既需支持高功率密度，又要满足双向电流传输需求，传统硅基MOS在导通损耗、反向耐压和封装尺寸上逐渐触及瓶颈。

晶扬电子40V双向氮化镓功率管——TGE005040B2W22，正是为解决这类痛点而生。这颗基于硅基GaN E-mode HEMT技术的器件，关键优势在于：

双向阻断能力简化外围电路

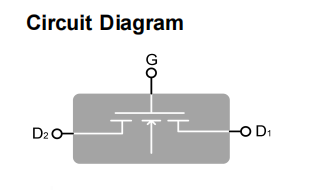

单颗TGE005040B2W22即可实现传统方案中两颗单向MOS管背靠背串联才能完成的双向开关功能，支持双向40V耐压，在USB接口OVP保护、多电源切换等场景中，可大幅减少外围器件数量、节省PCB面积，同时避免反向二极管带来的额外导通损耗。

增强型HEMT架构让驱动更简单

TGE005040B2W22采用增强型（E-mode）HEMT技术，属于常关型器件，无需负压关断电路，可兼容传统硅MOS的驱动方案，大幅降低开发门槛与系统BOM成本，适配成熟的电源管理芯片驱动逻辑。

毫欧级导通电阻+低栅极电荷，损耗全面优化

TGE005040B2W22典型导通电阻仅8mΩ（VGD=6V、ID=10A 条件下），大电流场景下导通发热极低，有效提升电源整体效率；

总栅极电荷典型值仅11.6nC，配合0.32Ω栅极电阻，开关速度快、驱动损耗小，适配高频开关应用，进一步优化系统能效。

超小封装适配紧凑空间

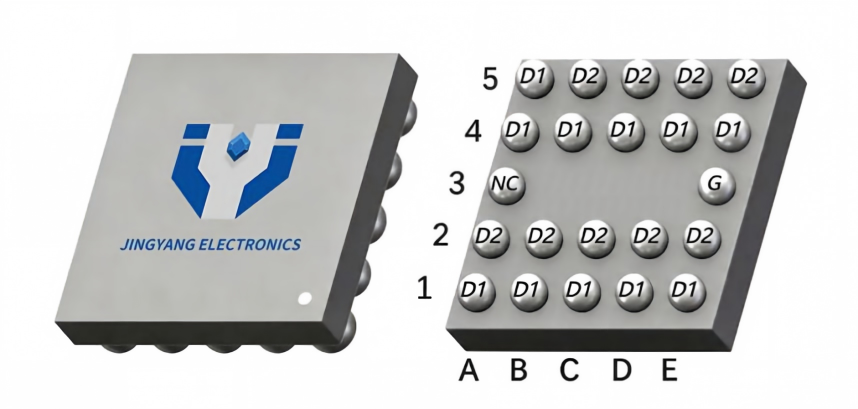

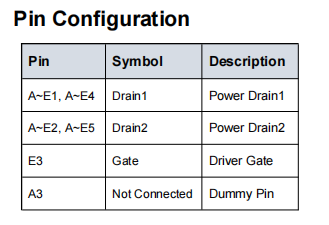

采用2.1mm×2.1mm WLCSP封装，体积远小于传统DFN封装器件，完美适配智能手机、便携设备内部高密度PCB布局。

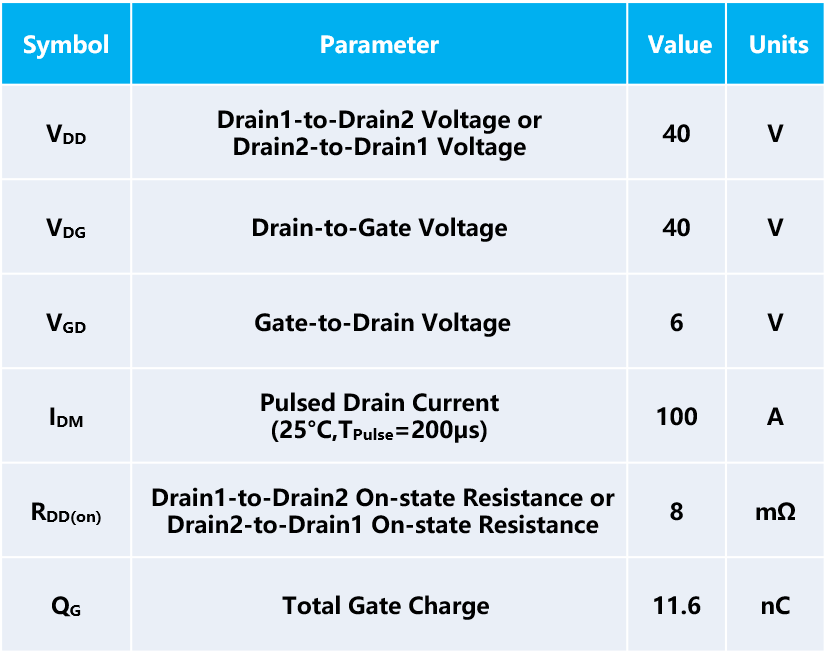

关键电气参数一览

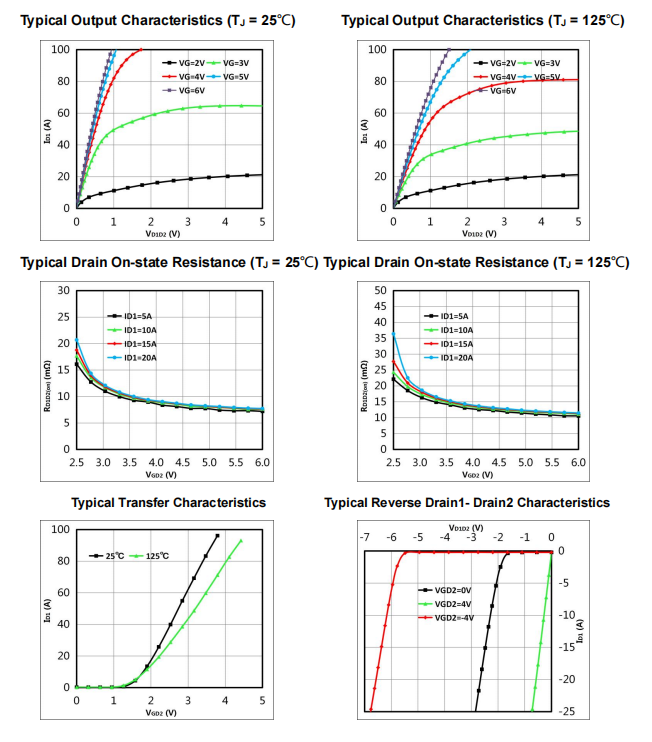

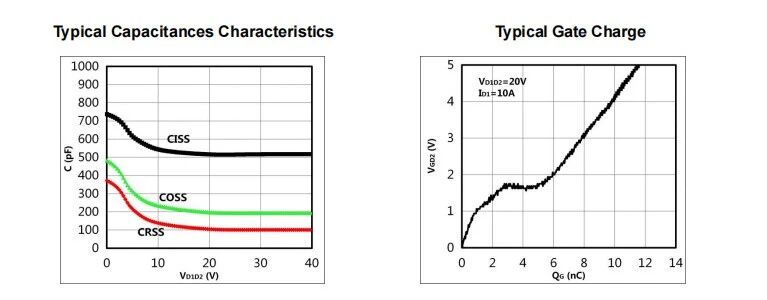

产品性能测试曲线

询样、获取资料欢迎联系

晶扬电子市场部19867705160（微信同号）

很多人还关心，快充会不会损伤电池？

事实上，正规认证的充电器会通过协议“握手”与手机匹配最佳功率，现代电池结构也早已能承受日常快充的负荷。真正伤电池的，是劣质充电器带来的持续高温和非标大电流。因此，选用原厂或经过认证，掌握正确充电习惯，即可安心享受快充带来的便利。

如今消费者对快充的需求，早已不止“快速补电”，更兼顾安全、稳定、便携。晶扬电子TGE005040B2W22氮化镓功率管，以硬核半导体技术，破解快充行业多重痛点，让每一次充电都高效、安全、省心。

晶扬电子 | 电路与系统保护专家

深圳市晶扬电子有限公司成立于2006年，是国家重点专精特新“小巨人”科技企业、国家高新技术企业、深圳知名品牌、广东省制造业单项冠军产品、深圳市制造业单项冠军企业，知识产权示范企业，建成广东省ESD静电保护芯片工程技术研究中心，荣获中国发明创业奖金奖等。是多年专业从事IC设计、生产、销售及系统集成的集成电路设计公司，在成都、武汉和加拿大设立有研发中心，拥有超百项知识产权和专利，业内著名的“电路与系统保护专家”。为各类电子产品提供全方位、全覆盖的静电保护、高边开关等保护方案。

主营产品:ESD、TVS、MOS管、DC-DC,LDO系列、工业&车规传感器、高边开关（HSD)芯片、电流传感器、汽车开关输入芯片等。
