【节能学院】防逆流保护装置应用案例：湖北某新材料1.2MW分布式光伏余电不上网项目

在分布式光伏、分布式储能等分布式新能源并网场景中，防逆流保护装置是保障电网安全稳定运行、落实“自发自用、余电不上网”并网模式的核心设备，可有效杜绝厂区多余新能源电力倒送公共电网，规避电网波动、计量异常、并网违规等各类风险。本文以湖北某新材料1.2MW分布式光伏项目为例，详细阐述防逆流单机版装置的现场应用方案、控制策略及项目落地效果，为同类工业厂区分布式光伏防逆流项目提供参考。

一、项目概况

本项目为湖北某新材料有限公司1.2MW分布式光伏项目，坐落于湖北省宜昌市，整体采用工业厂区经典的自发自用、余电不上网运营模式，从源头杜绝光伏余电逆流至公共市电网络，契合工业园区新能源并网规范与电网安全管理要求。

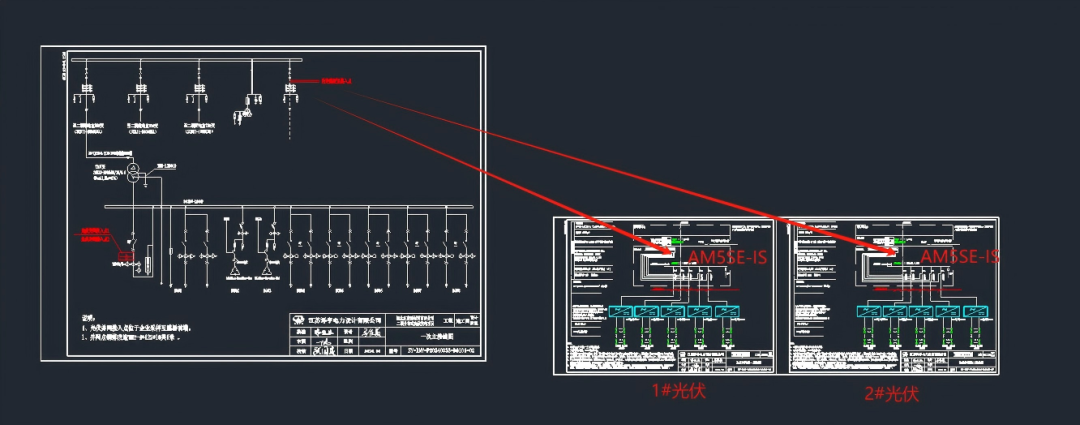

项目配套用户配电站为10kV专用用户站，10kV高压侧采用单母线运行方式，站内配置3台10kV/0.4kV配电变压器，满足厂区生产用电与光伏并网用电需求。本次光伏并网工程依托站内T3变压器低压侧改造实施，共计设置2个光伏并网点，每个并网点配套安装5台光伏逆变器，整体装机规模稳定、并网架构清晰。

结合现场电网架构与逆流防控需求，本项目将逆流检测核心点位设置于10kV市电进线处，准确采集厂区整体市电进出功率数据，为防逆流保护装置的逻辑判断、准确调控提供可靠数据支撑。

二、整体方案配置

为适配双并网点、多逆变器的并网架构，同时实现高精度、无死角的防逆流控制，项目采用防逆流单机版装置搭配智能分支开关的组合方案，软硬件协同构建完整防逆流控制系统。

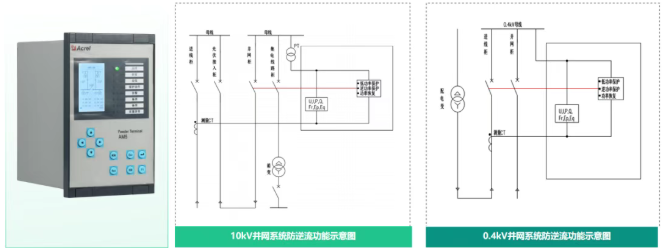

硬件配置方面，项目在两个光伏并网点分别配置1台防逆流保护装置，共计2台设备。所有防逆流保护装置统一采集10kV进线PCC点实时功率数据（Ppcc），以厂区总进线功率作为核心判断依据，避免单一并网点检测偏差导致的逆流隐患。同时，在每一台光伏逆变器的输出分支处均增设智能开关，开关具备远程分、合闸受控功能，可实时接收防逆流保护装置下发的调控指令，快速完成逆变器投切操作。

该配置模式可实现双并网点独立监测、分区调控，互不干扰，既能准确捕捉微小逆流趋势，又能保障光伏系统至大化发电利用率，适配工业厂区复杂的用电负荷波动场景。

三、核心防逆流控制策略

项目结合厂区用电负荷特性与光伏出力规律，定制分阶段跳闸、分级恢复合闸的五段式低功率保护策略，摒弃传统一次性全停全投的粗放控制模式，有效避免频繁投切设备、发电功率大幅波动的问题，兼顾电网安全与发电效率。

（一）防逆流跳闸策略

当10kV进线PCC点实时功率持续降低，趋近逆流阈值时，装置启动分级跳闸逻辑，逐步削减光伏并网功率，杜绝余电上网：

1、当Ppcc≤P1阈值时，1#并网点防逆流保护装置触发五段低功率保护逻辑，按照预设顺序分阶段跳开101-105共5路逆变器分支开关，逐步降低该并网点光伏出力；

2、当Ppcc≤P2阈值（更低功率阈值，逆流风险进一步升高）时，2#并网点防逆流保护装置同步启动五段保护，分阶段跳开201-205共5路逆变器分支开关，进一步压降整体光伏并网功率，阻断逆流通道。

（二）防逆流恢复合闸策略

当厂区生产用电负荷回升，10kV进线功率回归正常区间、无逆流风险后，装置启动分级恢复合闸逻辑，逐步恢复光伏并网发电，保障新能源利用率至大化：

1、当Ppcc≥P3阈值时，1#防逆流保护装置执行五段低功率恢复策略，分阶段依次合上101-105逆变器分支开关，逐步恢复并网点光伏出力；

2、当Ppcc≥P4阈值时，2#防逆流保护装置同步启动分级恢复合闸逻辑，有序恢复201-205逆变器分支并网运行，整套光伏系统逐步恢复满发状态。

四、项目定值设置规范

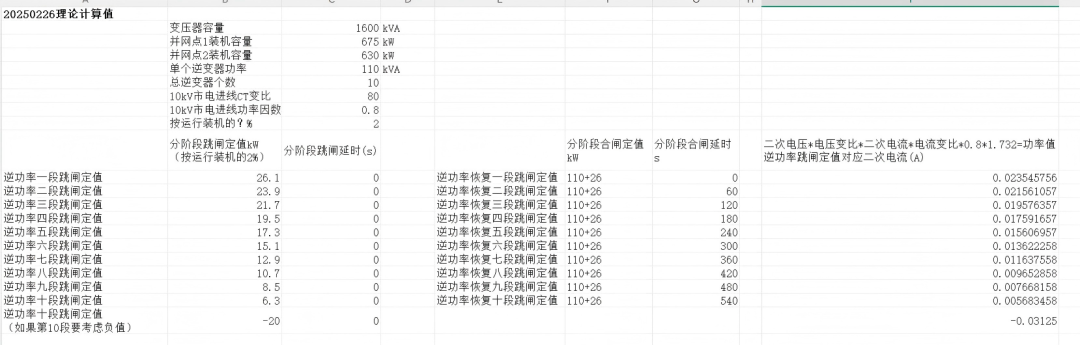

为保障保护策略准确适配现场工况，避免定值偏差导致的保护拒动、误动问题，本项目结合现场实际参数准确核算保护定值，核心参考参数包含：单并网点装机容量、单台逆变器额定功率、逆变器总数量、10kV市电进线CT变比、系统功率因数等关键数据。

项目统一按照光伏总装机容量的2%核算低功率保护定值，该定值经过现场工况校验，可准确匹配工业厂区负荷波动特性，既能实现逆流隐患提前预警、准确防控，避免微小功率逆流上网，又能预留合理的功率裕度，防止负荷小幅波动引发装置频繁启停，大幅提升系统运行稳定性与可靠性。

五、项目应用总结

湖北某新材料1.2MW分布式光伏防逆流项目，通过部署防逆流单机版保护装置，搭配分级分段的智能控制策略，适配工业厂区多并网点、多逆变器的并网场景，严格落实了自发自用、余电不上网的并网要求。

整套系统运行以来，可实时准确监测市电进线功率，动态调节光伏并网出力，杜绝光伏余电逆流公共电网的问题，有效保障了厂区配电系统与区域电网的安全稳定运行。同时，分级投切的智能策略保留了光伏发电利用率，降低企业用电能耗，为工业分布式光伏项目的防逆流改造、新建并网项目的方案落地提供了成熟、可复制的应用范本。
