驱动之路#43：一文理清I2C子系统架构

前面几篇文章，我们已经简单聊过 I2C 通信机制、I2C 为什么要上拉，以及 I2C 和 SMBus 的关系。

到这里，如果只是理解 I2C 协议本身，基本已经够入门了。

但真正进入 Linux 驱动开发时，又会遇到一个新问题：

Linux 内核里的 I2C 子系统到底是怎么组织的？

比如我们经常会看到这些东西：

/dev/i2c-2i2c_transfer()i2c_smbus_read_byte_data()structi2c_clientstructi2c_driverstructi2c_adapterdrivers/i2c/busses/i2c-rk3x.cdrivers/i2c/i2c-dev.c

刚开始看时，确实容易一头雾水。

这些东西到底谁管谁？
应用层怎么访问 I2C？
设备驱动怎么和设备树匹配？
最后又是谁真正去控制 SDA / SCL 产生时序？

这篇文章就以 RK3576 平台为例，从整体架构角度，先把 Linux I2C 子系统的大框架捋一遍。

不追求一上来逐行啃源码，先建立索引。后面真正看驱动时，知道每一层大概在干什么，就不会迷路。

1. 先说结论

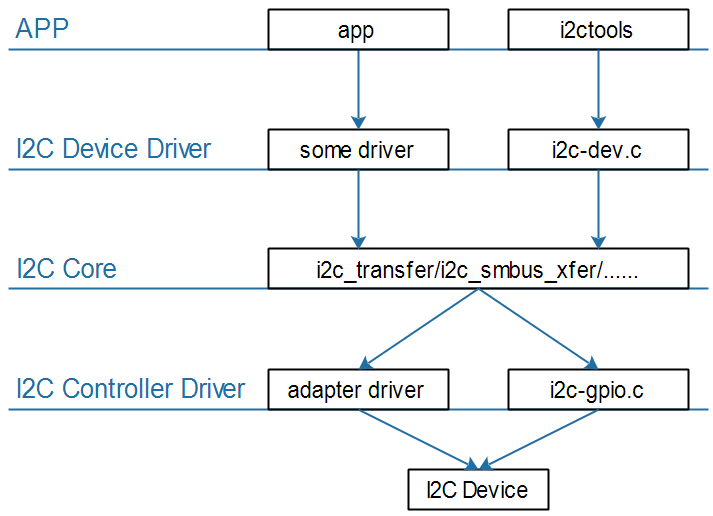

Linux I2C 子系统可以简单理解成四层：

如果从一次访问链路来看，大概就是：

APP/ i2ctools  ↓i2c-dev.c 或具体 I2C 设备驱动  ↓i2c-core  ↓I2C 控制器驱动  ↓RK3576 I2C 控制器  ↓SDA / SCL  ↓外设

数据返回时，再沿着这条链路反向返回。

所以 Linux I2C 子系统的核心设计思想，其实就是一句话：

把“控制器硬件操作”和“外设功能逻辑”拆开，让不同平台、不同设备都能复用同一套框架。

这也是 Linux 驱动子系统非常典型的设计方式。

2. 第1层：I2C 控制器驱动层

先从最底层说起。

I2C 控制器驱动层，负责对接芯片内部真实存在的 I2C 控制器。

以 RK3576 为例，SoC 内部会有多路 I2C 控制器，比如 I2C0、I2C1、I2C2 等。

这些控制器最终负责控制 SDA / SCL，在总线上产生 Start、Stop、ACK、地址、数据等时序。

RK 平台相关驱动路径一般类似：

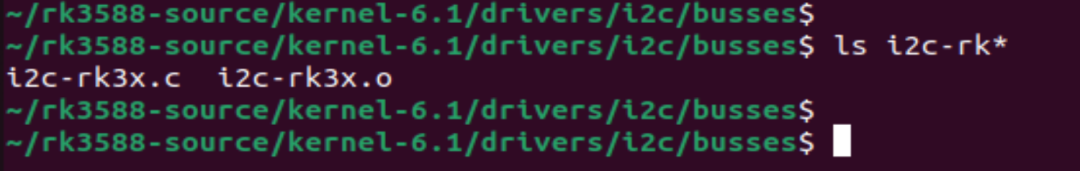

kernel-6.1/drivers/i2c/busses/i2c-rk3x.c

这一层可以理解成：

I2C子系统和 RK3576 I2C 硬件之间的“翻译官”。上层只会告诉它：我要给 0x38 这个设备发一段数据；我要从 0x5d 这个设备读几个字节；我要完成一组 i2c_msg 传输。

而控制器驱动要做的，就是把这些抽象请求，转换成硬件寄存器操作，最终在 SDA / SCL 上产生真实波形。

这一层主要负责：

[ ]初始化 I2C 控制器；[ ]配置时钟和通信速率；[ ]处理中断或 DMA；[ ]实现 master_xfer 传输函数；[ ]处理 ACK 失败、超时、仲裁丢失等异常；[ ]操作硬件寄存器产生 I2C 总线时序。

比如在 RK3576 上，最终真正和硬件寄存器打交道的，就是这一层。

3. 第2层：I2C 核心层 i2c-core

控制器驱动之上，就是 I2C 子系统的核心层。

源码路径一般在：

kernel-6.1/drivers/i2c/i2c-core.ckernel-6.1/drivers/i2c/i2c-core-base.c

这一层可以理解为 I2C 子系统的“调度中心”。

它不直接关心你下面是 RK3576、全志 T527、STM32，还是其他平台。

它关心的是：

系统里有哪些 I2C 控制器？有哪些 I2C 设备？有哪些 I2C 驱动？设备和驱动怎么匹配？上层要传输数据时，应该调用哪个控制器？

所以 i2c-core 的作用非常关键。

它向上提供统一接口，向下调用具体控制器驱动。

常见接口包括：

i2c_transfer()i2c_smbus_xfer()i2c_master_send()i2c_master_recv()

对于设备驱动来说，不需要知道底层 I2C 控制器寄存器怎么配置，只需要调用这些通用接口即可。

比如：

ret= i2c_transfer(client->adapter, msgs, num);

至于这个adapter最后对应 RK3576 的哪个 I2C 控制器，就由 i2c-core 和控制器驱动去处理。

---

4. I2C 子系统里的三个关键结构体

看 I2C 子系统，绕不开三个结构体。它们就是整个框架的骨架。

（1）struct i2c_adapter

i2c_adapter表示一个 I2C 控制器。

比如 RK3576 的 I2C2 控制器，在内核里就会注册成一个i2c_adapter。

可以简单理解为：

一个 i2c_adapter = 一条 I2C 总线 / 一个 I2C 控制器

它里面会包含：

控制器编号；控制器名称；支持的功能；传输函数；所属设备信息。

最关键的是传输函数，比如master_xfer。

上层最终调用i2c_transfer()时，最后会走到这个 adapter 对应的master_xfer，再进入具体平台的控制器驱动。

所以，i2c_adapter代表的是“谁来发起 I2C 传输”。

（2）struct i2c_client

i2c_client表示一个 I2C 从设备。

比如 I2C2 总线上挂了一个地址为0x5d的 GT911 触摸芯片，那么这个 GT911 在内核里就会对应一个i2c_client。

可以简单理解为：

一个 i2c_client = 一个挂在 I2C 总线上的外设

它里面通常包含：

设备地址；所属 i2c_adapter；设备名称；设备节点信息；驱动私有数据。

驱动里经常会看到：

staticintxxx_probe(structi2c_client *client)

这个client就代表当前匹配到的 I2C 设备。

驱动后续读写寄存器时，也通常是通过这个client找到设备地址和所属 adapter。

（3）struct i2c_driver

i2c_driver表示一个 I2C 设备驱动。

比如 GT911 触摸驱动、RTC 驱动、温度传感器驱动，都可以注册为一个i2c_driver。

它里面通常包含：

probe 函数；remove函数；设备匹配表；驱动名称；电源管理回调。

当设备和驱动匹配成功后，内核就会调用驱动的probe()函数。

所以这三个结构体可以这样理解：

i2c_adapter：代表 I2C 控制器i2c_client ：代表 I2C 外设i2c_driver ：代表 I2C 外设驱动

这三个概念搞清楚，I2C 子系统的大框架基本就立起来了。

5. 第三层：I2C 设备驱动层

设备驱动层，就是针对具体 I2C 外设写的驱动。

比如：

触摸芯片驱动：gt911RTC 驱动：rtc-pcf8563.c温湿度传感器驱动：aht20电源管理芯片驱动：pmic

这一层的职责不是直接控制 SDA / SCL，而是实现具体设备功能。

比如一个触摸驱动，它关心的是：

怎么读取触摸坐标；怎么初始化芯片；怎么处理中断；怎么上报input事件；怎么管理电源。

它不需要关心 RK3576 的 I2C 控制器寄存器怎么配置。

它只需要通过 i2c-core 提供的接口访问设备寄存器，比如：

i2c_smbus_read_byte_data()i2c_smbus_write_byte_data()i2c_transfer()

这样带来的好处很明显：

同一个 I2C 外设驱动，可以尽量复用在不同 SoC 平台上。

比如某个 I2C 触摸芯片驱动，在 RK 平台能用，在其他 ARM 平台上也可能能用。只要底层 I2C 控制器驱动正常，设备树配置正确，上层设备驱动通常不用关心底层硬件差异。

这就是 Linux 子系统分层带来的好处。

6. 第四层：用户空间接口层 i2c-dev

除了写内核设备驱动，Linux 还提供了一个用户空间访问 I2C 的方式。

对应文件是：

kernel-6.1/drivers/i2c/i2c-dev.c

这个文件实现了一个字符设备驱动，会为每个 I2C adapter 创建对应的设备节点：

/dev/i2c-0/dev/i2c-1/dev/i2c-2...

比如 RK3576 的 I2C2，用户空间可能就能看到：

/dev/i2c-2

有了这个节点，用户空间程序或者 i2c-tools 就可以直接访问 I2C 总线。

常用工具包括：

i2cdetecti2cgeti2cseti2cdump

比如扫描 I2C2 总线：

i2cdetect-y2

读取某个设备寄存器：

i2cget-y20x380x00

这里的调用链路大概是：

i2cget ↓/dev/i2c-2 ↓i2c-dev.c ↓i2c-core ↓i2c-rk3x.c ↓RK3576 I2C2 控制器 ↓I2C 外设

所以i2c-dev.c的作用可以理解为：

给用户空间开了一个访问 I2C 总线的调试入口。

它非常适合调试阶段验证硬件。

比如我们想确认设备地址对不对、外设有没有 ACK、某个寄存器能不能读到，就可以先用 i2c-tools 测一下。

但如果是正式产品中的复杂设备功能，通常还是建议写内核驱动，而不是长期依赖用户空间直接操作 I2C。

---

7. 设备和驱动是怎么匹配的？

理解 I2C 子系统，除了看数据传输，还要理解设备和驱动怎么绑定。

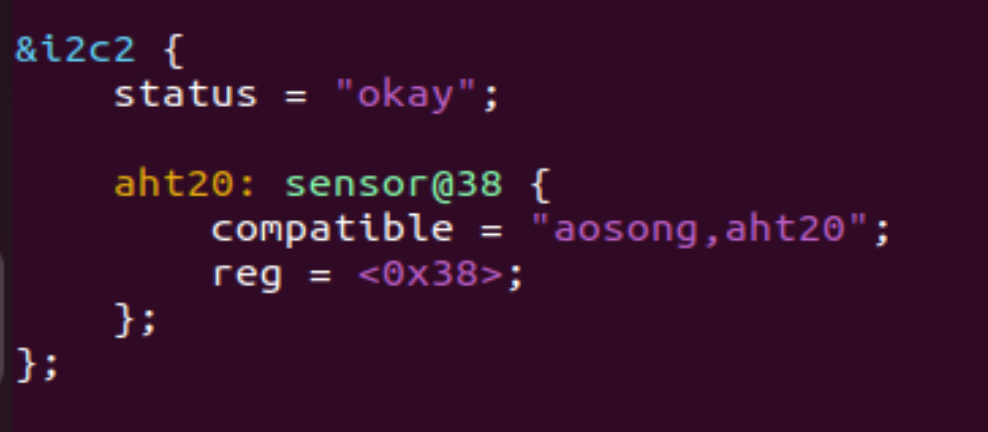

在设备树里，我们可能会这样写：

这里表示：

AHT20挂在 I2C2 总线上；设备地址是 0x38；compatible 是"aosong,aht20"。

内核启动时，会解析设备树，在 I2C2 这个 adapter 下创建一个对应的i2c_client。

如果内核中有一个 I2C 驱动的匹配表里包含：

{ .compatible="aosong,aht20"}

那么设备和驱动就能匹配成功，随后调用驱动的probe()函数。

简化流程如下：

设备树描述 I2C 外设    ↓内核创建 i2c_client    ↓I2C 驱动注册 i2c_driver    ↓i2c-core 完成匹配    ↓调用驱动 probe()    ↓驱动初始化外设

这就是 Linux “总线-设备-驱动”模型在 I2C 子系统里的体现。

8. 一次完整读取链路

下面以 RK3576 通过 I2C2 读取 AHT20 温湿度传感器为例，简单看一次完整链路。

假设用户空间执行：

i2cget-y20x380x00

大致流程如下：

1.用户空间执行 i2cget；2.i2cget 打开 /dev/i2c-2；3.通过 ioctl 设置从设备地址 0x38；4.通过 read/write 或 I2C_RDWR 发起访问；5. i2c-dev.c 接收用户请求；6. i2c-dev.c 调用 i2c-core 的传输接口；7. i2c-core 封装 i2c_msg，调用 i2c_transfer；8. i2c_transfer 找到 I2C2 对应的 i2c_adapter；9. 调用 adapter 的 master_xfer；10.进入 RK 平台 i2c-rk3x.c；11.rk3x_i2c_xfer 操作硬件寄存器；12.RK3576 I2C2 控制器在 SDA/SCL 上产生时序；13.AHT20 返回数据；14.数据沿原路径返回给 i2cget。

这条链路看起来长，但理解之后就很清晰。

一句话总结就是：

用户层负责发起请求，i2c-dev 负责接入用户空间，i2c-core 负责调度，控制器驱动负责干硬件活，外设负责响应数据。

9. 总结

Linux I2C 子系统看起来复杂，但拆开后其实就是几层分工。

i2c_adapter：代表 I2C 控制器；i2c_client ：代表 I2C 外设；i2c_driver ：代表 I2C 设备驱动；i2c-core  ：负责把它们组织起来；i2c-dev  ：负责给用户空间提供调试入口。

刚开始学习时，不建议直接扎进源码里逐行看。

更建议先建立这条主线：

设备树描述外设  ↓内核创建 i2c_client  ↓驱动注册 i2c_driver  ↓i2c-core 完成匹配并调用 probe  ↓设备驱动调用 i2c_transfer / smbus API  ↓控制器驱动 master_xfer 产生硬件时序

理解了这条线，再去看i2c-rk3x.c、i2c-core-base.c、i2c-dev.c，就不会像刚开始那样满屏函数乱飞了。

当然，本文只是先建立 I2C 子系统的整体认知，具体源码细节后面再慢慢拆。

（完）

下期可以继续聊：硬件 I2C 和软件 I2C 谁更坑？

---
