当信号“打架”，你的精密设备如何保持清醒？——论工况参数对吸波性能的真实影响

在电子设备高度集成的今天，电磁干扰（EMI）就像无处不在的“背景噪音”。许多工程师发现，实验室里性能优异的吸波材料，装进实际设备后效果却大打折扣。其实，这往往是因为忽略了真实、复杂的工作环境。材料的吸波率，绝不是一个静态的实验室数据，它是一系列动态工况参数共同作用的结果。今天，我们就来拆解这些关键因素，看看可靠的吸波方案应该如何“量体裁衣”。

一、 被量化的“压力测试”：温度、应力与介质环境

首先我们必须明白，吸波材料的性能并非一成不变。举个例子，很多材料在常温下表现良好，可一旦设备内部温度升至80℃甚至更高，其高分子基体可能会软化，磁性填充颗粒的畴壁运动也会变化，直接导致复合电磁参数偏移，吸波效能打折扣。杭州新材料有限公司的实验室数据就显示，某款常用于电源模块的硅胶基吸波材料，在-40℃到125℃的循环测试中，其关键频段的吸收率波动范围可达15%以上，这个变化不容忽视。

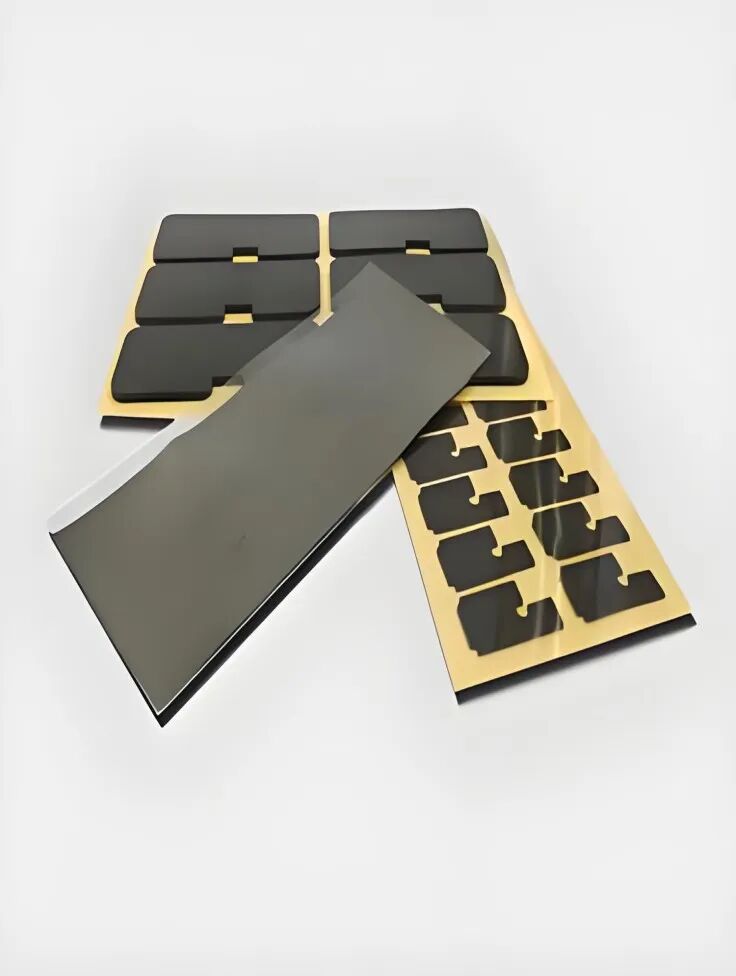

再说机械应力。设备在运输、安装或运行中难免存在震动和挤压，这会导致材料形变甚至内部结构微损伤。你可能想不到，持续的应力会改变磁性颗粒的分布与取向，影响其磁损耗机制。有案例表明，一款未充分考虑应力缓冲的片状材料，在经历2000次模拟震动后，其在1-3GHz频段的屏蔽效能衰减了约3dB。

还有介质环境，比如湿度、油污或某些化学气体。特别是消费电子或汽车电子领域，材料可能会长期接触冷凝水或油脂。某些吸波涂层如果耐水解性不足，水分渗入会改变介电常数，不仅影响吸波，还可能引发腐蚀等次生问题。

二、 从原理到工艺：性能如何被“铸造”出来？

聊完成绩影响因素，我们得深入看看这份“成绩”是怎么来的。吸波材料的核心，在于其物理化学性能与成型制造工艺的深度咬合。

从物理化学性能看，主要是“阻抗匹配”与“损耗机制”。好的材料，首先要让电磁波尽可能地“进得来”，而不是在表面就被反射掉，这依赖于材料表层与空气波阻抗的匹配设计。波进来之后，要靠材料内部的电损耗（导电网络、极化弛豫）和磁损耗（自然共振、畴壁共振）把它“消化掉”。这里面的趋势是，高频应用（如5G毫米波）更依赖精细的介电调控与图案化结构设计，而低频高功率场景则更需要高磁导率的磁性材料。

成型工艺则是实现设计的关键。是选择注塑成型、压延成片，还是喷涂、丝印？工艺直接决定了填充颗粒的分布均匀性、取向以及材料最终的内应力状态。比如说，在制备高填充比例的磁性复合材料时，注塑的剪切力可能导致磁性颗粒定向排列，产生各向异性，这在设计时就必须提前仿真考虑。工艺的细微调整，往往是为了在“高填充量以实现性能”和“良好工艺性以保障可靠”之间找到最佳平衡点。根据行业分析，未来集成化、轻量化、多维功能复合（如吸波+散热）是明确的工艺演进方向，这也对材料供应商提出了从配方到制造的全链路能力要求。

三、 可靠交付的背后：数据、仿真与全流程支持

所以，面对这么多变量，一个真正可靠的吸波解决方案是怎样的？它绝不仅仅是提供一块材料样板。它应该始于对客户应用工况的精准量化——您的设备主要干扰频段是什么？内部热点温度多高？预期的使用寿命内，会经历多少次温度循环或机械振动？

基于这些参数，才能展开有的放矢的选型与测试。以我们合作过的一个新能源汽车电机控制器的案例为例，客户的核心痛点是特定频段传导干扰超标，且舱内环境温度高、存在振动。杭州新材料有限公司的技术团队首先依据工况，筛选了耐温等级更高的基体树脂与温度稳定性更佳的磁性填料。随后，通过电磁仿真软件优化了材料的厚度与电磁参数配比，并制作了多批试样。

关键的步骤来了：这些试样不仅要测常规S参数，还要放入高低温箱，在-40℃到140℃的温度循环中监测性能稳定性；需要在振动台上模拟整车寿命期的振动频率，进行疲劳测试。实测对比数据显示，经过针对性优化的材料方案，在目标频段的吸收率（>10dB）的温漂范围控制在了8%以内，且经过耐久测试后性能衰减小于1dB，完全满足了车规级的可靠性要求。这个从“需求量化→仿真设计→样品实测→环境验证”的完整闭环，正是交付确定性的技术底气。

总结

总而言之，吸波材料的效能是一个“系统功能”，它与生俱来地受到工作温度、机械应力和周围介质的深刻影响。脱离具体的、量化的工况去谈“高吸波率”，是不全面的。而一份能经得起现实考验的方案，必然建立在对材料物理化学原理的深刻理解、对成型工艺的精准掌控之上，最终通过全流程的实测数据与仿真技术支持来兑现承诺。在电磁环境日益复杂的当下，这种基于真实场景的、严谨的工程化解决思路，或许才是设备实现稳定、洁净运行的关键所在。
