CPO交换机为何采用保偏光纤？

随着AI大模型、高性能计算（HPC）以及超大规模数据中心的快速发展，交换芯片带宽与功耗持续攀升，传统可插拔光模块架构正逐步面临带宽、功耗与散热瓶颈。在此背景下，CPO（Co-Packaged Optics，光电共封装）被认为是下一代AI交换机的重要演进方向。

在当前主流CPO交换机架构中，一个非常典型的特征是：硅基光引擎（Optical Engine, OE）与外置光源（External Laser Source, ELS）之间，通常采用保偏光纤（Polarization Maintaining Fiber, PMF）进行连接，这样做的目的是什么？

为什么主流CPO方案采用ELS架构？

为什么主流CPO方案采用ELS架构

目前主流CPO方案，大多采用“外置激光器+硅光引擎”的方案，而不是将激光器直接集成在交换芯片附近。核心原因有几个：
1） 达到热隔离。AI交换芯片功耗正在快速提升，单颗ASIC功耗已经达到数百瓦甚至更高。而激光器本身对温度非常敏感，温度升高会导致波长漂移、输出功率下降、寿命缩短、可靠性下降等。如果把激光器直接放置在ASIC附近，高温环境会严重影响激光器稳定性。因此，行业更倾向于将激光器独立放置在温度更可控的位置，再通过光纤把光源送到硅光引擎。
2） 更具可维护性。相比硅光芯片，激光器通常属于寿命与可靠性更敏感的器件。如果激光器直接与CPO封装集成，一旦激光器失效可能需求更换整个CPO模块，甚至影响整块交换板卡，维护成本高。采用ELS方案能够提升系统可维护性，同时相对独立制造与测试，也能提高整体制造良率。

为什么ELS链路需要保偏光纤？

为什么ELS链路需要保偏光纤？

ELS通常输出的是高功率连续激光（Continuous Wave, CW），而在硅光（Silicon Photonics）系统中，很多器件（例如硅光波导、调制器）都对输入光的偏振态高度敏感。若光信号的偏振态在传输过程中发生随机变化，将导致进入硅光芯片的耦合效率显著降低，引起插入损耗变化、链路稳定性恶化等。因此，在ELS与硅光引擎之间，必须尽可能保证光的偏振方向稳定。

首先看什么是“偏振”？光本质是一种电磁波。虽然我们平时看不到它的振动，但可以把它想象成一根正在快速抖动的绳子。如果你上下甩动绳子，绳波就是上下振动；如果左右甩动，波就会变成左右振动。光其实也类似，它内部的电场同样存在“振动方向”，而这个方向，就叫做光的偏振方向。如果一束光始终沿固定方向振动，比如永远只上下振动，那么它就是“线偏振光”。

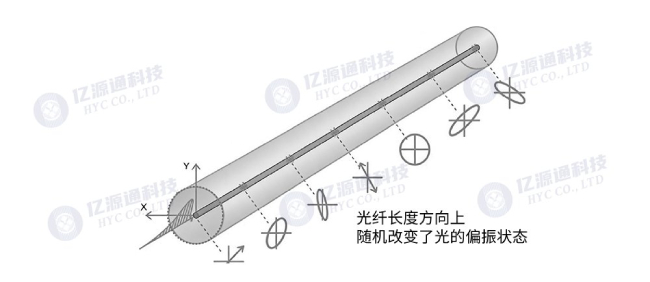

问题在于，普通单模光纤（SMF）虽然可以传输光，但并不能保证这种振动方向始终保持不变。在实际应用中，光纤会受到弯曲、拉伸、挤压、温度变化、震动等各种外部因素影响。这些扰动会让光的偏振方向不断发生随机变化。原本可能是“上下振动”的光，传输过程中逐渐变成斜着振动、左右振动，甚至持续旋转，这种现象就叫“偏振态漂移”。

偏振态漂移

在传统光通信系统里，这种变化很多时候影响并不明显。但在硅光（Silicon Photonics）系统中，由于器件（例如硅光波导、调制器、耦合器等）对偏振高度敏感，它们通常只对某一种偏振方向的光具有最佳工作效率。如果进入芯片的光偏振方向发生变化，就会导致耦合效率下降、插入损耗增加，甚至影响整个链路稳定性。因此，在CPO、硅光引擎、外置激光源（ELS）等系统中，必须尽可能保证光的偏振方向稳定。这时候，就需要保偏光纤。

保偏光纤是如何“锁定”偏振方向的？
保偏光纤可以理解成一种“不会让光的振动方向乱掉”的特殊光纤。它的作用并不是生成偏振光，而是尽可能保持输入光原本的偏振方向稳定传播。

普通单模光纤之所以容易导致偏振变化，很大原因在于它的内部结构过于对称。可以把普通光纤想象成一条完全圆形、没有方向感的隧道，光在里面传播时，很容易受到外界扰动影响，从而导致偏振方向随机变化。而保偏光纤最核心的设计思想，就是故意“打破这种对称性”。

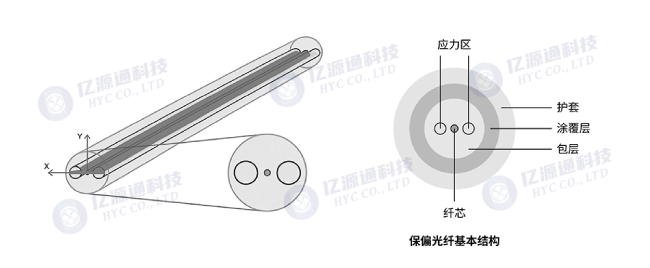

目前最常见的一种结构叫做“熊猫型保偏光纤（Panda Fiber）”。它的横截面结构看起来有点像熊猫脸：中间是纤芯，两侧有两个应力区，因此得名“熊猫型”。

熊猫型保偏光纤

这两个区域被称为“应力区”。它们会持续对光纤内部施加应力，使光纤在两个方向上的传播特性变得不同。简单来说，就是让光在横向和纵向传播时，速度不一样。这种现象在光学中叫“双折射（Birefringence）”。

保偏光纤

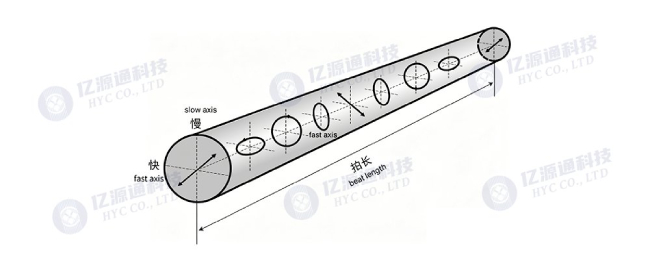

你可以把它理解成：光纤内部人为制造了两条不同的“车道”——一条快车道，一条慢车道。通常称为“快轴（Fast Axis）”和“慢轴（Slow Axis）”。正因为两个方向传播速度差异很大，光的偏振态就不容易在两个方向之间互相耦合。原本沿某一个方向振动的光，会更倾向于始终保持在这个方向上传播，而不会轻易“串到”另一个方向去。这就是保偏光纤能够“锁住偏振方向”的核心原理。

为什么CPO系统中会采用“PMF+SMF”方案？

为什么CPO系统中会采用“PMF+SMF”方案？

与保偏光纤（PMF）混合封装的方案？由于制造难度高，保偏光纤的成本通常远高于普通单模光纤。它不仅要求内部应力结构极其精准，还要求熔接、连接器装配时严格对准偏振轴方向。哪怕连接器旋转了几度，都可能导致性能明显下降。

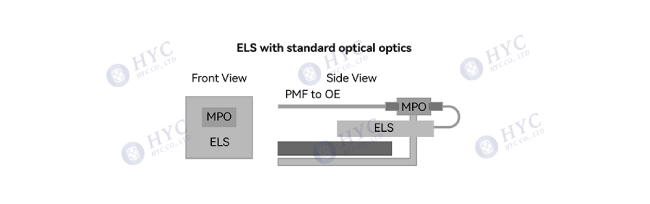

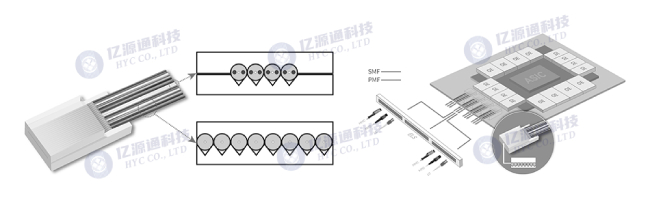

因此，在实际中，PMF通常只用于ELS到硅光引擎这类关键偏振敏感链路，确保关键数据的稳定性；另一部分则采用非保偏光纤用于光信号输出。这种架构既能保证关键光链路的偏振稳定性，又能够有效控制整体系统成本与制造复杂度。

保偏光纤还可应用于对偏振稳定性要求较高的场景，例如光纤陀螺、相干通信、激光系统、量子通信等。随着硅光技术、CPO架构以及AI集群规模持续演进，围绕保偏光纤的一些高精度偏振保持器件的需求也在快速增长。
