探索NCP1607：高效功率因数控制器的卓越之选

引言

在电子设备的电源设计领域，功率因数校正（PFC）是一个至关重要的环节。它不仅能提高电源的效率，还能降低谐波含量，满足日益严格的法规要求。NCP1607作为一款电压模式的PFC控制器，专为驱动经济高效的预转换器而设计，在众多应用中展现出了卓越的性能。

文件下载：NCP1607-D.PDF

NCP1607概述

产品定位

NCP1607是一款专门为交流 - 直流适配器、电子镇流器和其他中等功率离线转换器（通常高达250W）设计的有源功率因数控制器。它采用临界导电模式（CRM），能在广泛的输入电压和功率水平范围内确保单位功率因数。

主要特性

1. “单位”功率因数：无需输入电压传感即可实现高功率因数，有效降低了电路复杂度。
2. 低启动电流消耗：启动阶段电流消耗小于40μA，有助于快速、低损耗地为VCC充电。
3. 高精度电压基准：误差放大器参考电压在工艺、温度和电源电压水平范围内保证为2.5V ±1.6%，确保输出电压的高精度。
4. 强大的输出驱动：采用源500mA / 灌800mA图腾柱栅极驱动器，能快速实现开关的导通和关断，提高效率并驱动更高功率的MOSFET。
5. 全面的安全保护：具备可编程过压保护、开环反馈保护、精确的过流检测等功能，增强了系统的可靠性。

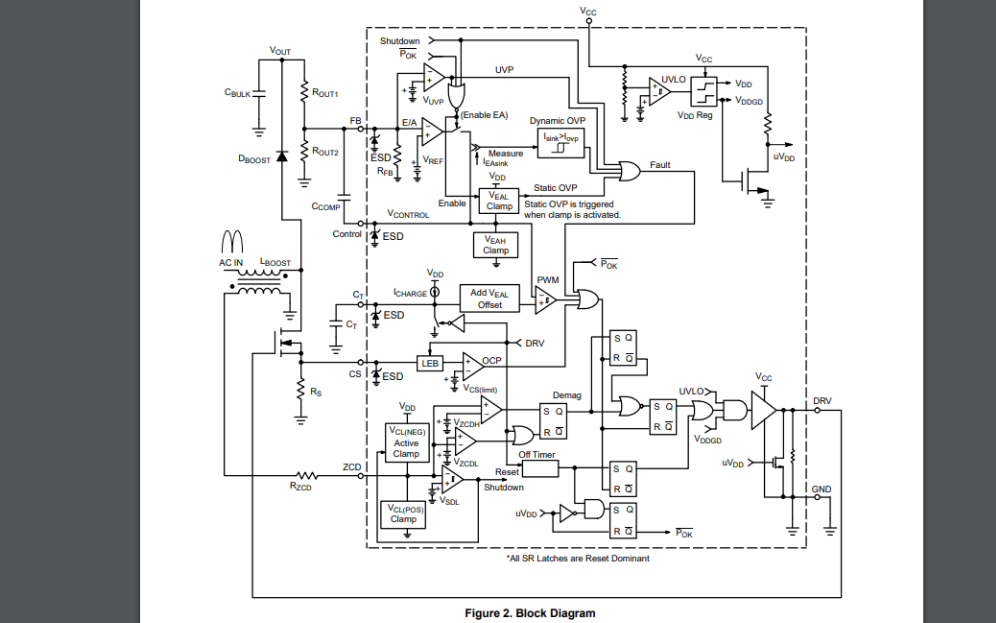

工作原理

误差放大器调节

NCP1607通过内置的误差放大器（EA）来调节升压输出电压。EA的负端连接到FB引脚，正端连接到2.5V ± 1.6%的参考电压，输出连接到Control引脚。通过电阻分压器将升压输出电压分压到EA的输入，当输出电压过低时，FB电平下降，EA使控制电压升高，增加驱动器的导通时间，从而提高输出功率；反之，当输出电压过高时，控制电平降低，驱动器导通时间缩短。

导通时间序列

NCP1607通过连接到引脚3（Ct）的外部电容器来生成导通时间。电流源将该电容器充电到由Control引脚电压确定的电平，当超过该电平后，驱动器关闭。导通时间的最大值由公式(t{on(MAX) }=frac{Ct cdot V{CTMAX }}{I_{CHARGE }})确定。

关断时间序列

在CRM操作中，关断时间随瞬时输入电压变化。NCP1607通过感应电感电压来确定正确的关断时间。当电感电流降至零时，零电流检测（ZCD）绕组的电压下降并开始在零伏附近振荡，NCP1607检测到这个下降沿后启动下一个驱动器导通时间。

保护功能

过压保护（OVP）

由于反馈网络带宽较低，有源PFC阶段在瞬态阶段可能会出现过冲。NCP1607能够检测到过高的输出电压，并禁用驱动器，直到输出电压恢复到正常水平。OVP阈值可通过调整ROUT1来设置。

欠压保护（UVP）

当PFC阶段插入电源时，若输出电压异常低，使得反馈电压低于UVP阈值（典型值为300mV），NCP1607会检测到欠压故障，禁用驱动器输出和误差放大器，保护系统免受电源路径问题或反馈环路开路的影响。

过流保护（OCP）

NCP1607通过专用引脚检测峰值电流，当电流超过VCS(limit)（典型值为0.5V）时，限制驱动器的导通时间。内部LEB滤波器可减少开关噪声误触发OCP限制的可能性。

开路反馈环路保护

NCP1607具备全面的开路反馈环路保护，包括OVP、UVP和浮动引脚保护（FPP）。FPP可防止反馈引脚浮动导致的系统故障，但会引入一定的输出电压误差，可通过调整ROUT2来补偿。

应用信息

应用场景

NCP1607适用于多种应用，如AC - DC适配器、电视、显示器、离线电器和电子镇流器等。

设计工具与资源

安森美半导体提供电子设计工具、演示板和应用笔记，帮助工程师简化NCP1607的设计，缩短开发周期。电子设计工具可帮助用户轻松确定升压预转换器的大部分系统参数，演示板是一个能在400V下提供100W功率的升压预转换器。

总结

NCP1607以其出色的性能和全面的保护功能，成为中等功率应用中功率因数校正的理想选择。其先进的控制算法和丰富的安全特性，能够有效提高电源效率，降低谐波含量，满足各种复杂应用的需求。对于电子工程师来说，深入了解NCP1607的工作原理和应用方法，将有助于设计出更加高效、可靠的电源系统。你在使用NCP1607的过程中遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
