差分探头就是隔离探头吗？

一、差分探头的原理

‌高压差分探头属于功能隔离型探头，但不属于绝对完全隔离的探头‌，这一结论是由它的技术设计和性能特性决定的。又因为高压差分探头能安全地测试高压信号，所以被称作传统意义上的隔离探头。

根据测量量程和应用场景的差异，有源差分探头主要分为低压型与高压型两个大类：低压型有源差分探头通常针对毫伏级到百伏级的小信号测量，带宽更高，精度表现更优，但耐压能力有限，一般用于信号完整性测试、低电压接口信号测量等场景；高压型有源差分探头则针对百伏到数千伏的高压场景设计，内置专门的电气隔离模块，兼顾精度与安全性，适配绝大多数电力电子研发测试场景。

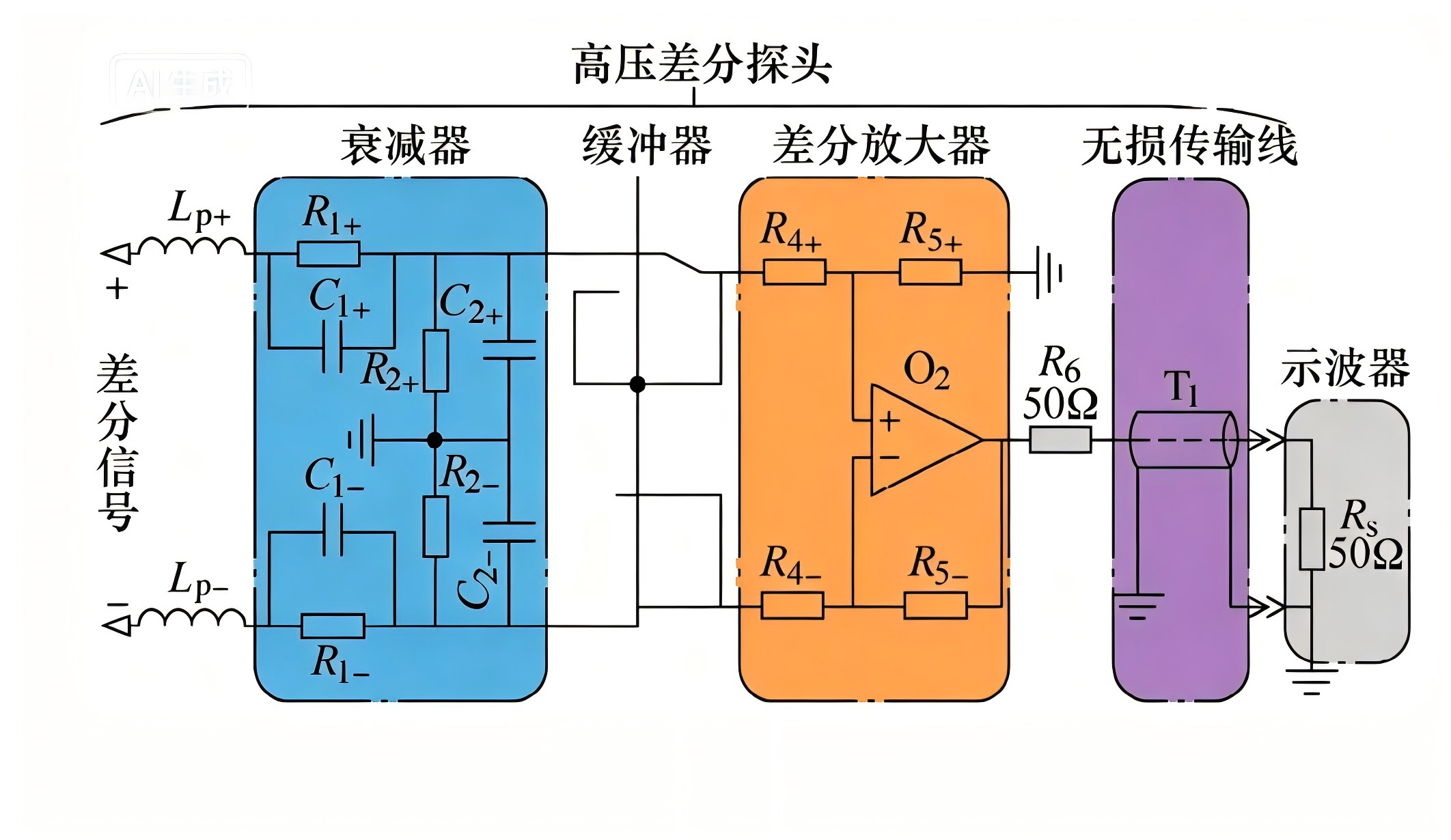

如上图所示，有源差分探头处理信号的过程清晰明确：当差分信号输入后，会同步送入‌理论参数完全一致的双路通道‌，每一路都依次经过衰减器和缓冲器：衰减器将原始高压信号做等比例高倍衰减，适配后级电路的耐压范围，缓冲器则通过电压跟随降低探头对被测电路的负载效应，同时增强信号驱动能力。

经过双路处理的信号送入差分放大器，放大器将双端差分信号转换为示波器可直接读取的单端对地信号，放大目标差模信号的同时抑制共模干扰，最终通过阻抗匹配的无损传输线，把处理好的信号稳定传输给示波器。

共模抑制比是衡量差分探头精度的核心指标，实际产品中总有不可消除的共模增益，主要来自两个方面：一是正负两路信号传输路径上，电阻、电容、缓冲器等分立元件以及走线寄生参数都无法做到完全对称，会让共模信号产生微小差模偏差；二是差分放大器本身受工艺限制，无法实现理想的全对称设计，本身就带有极小的固有共模增益。

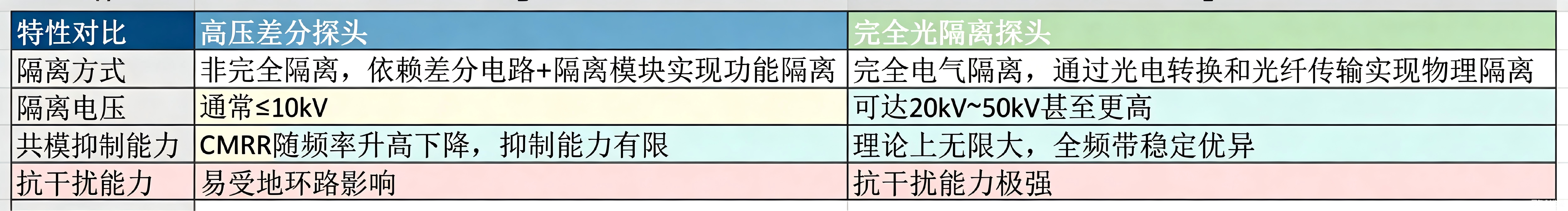

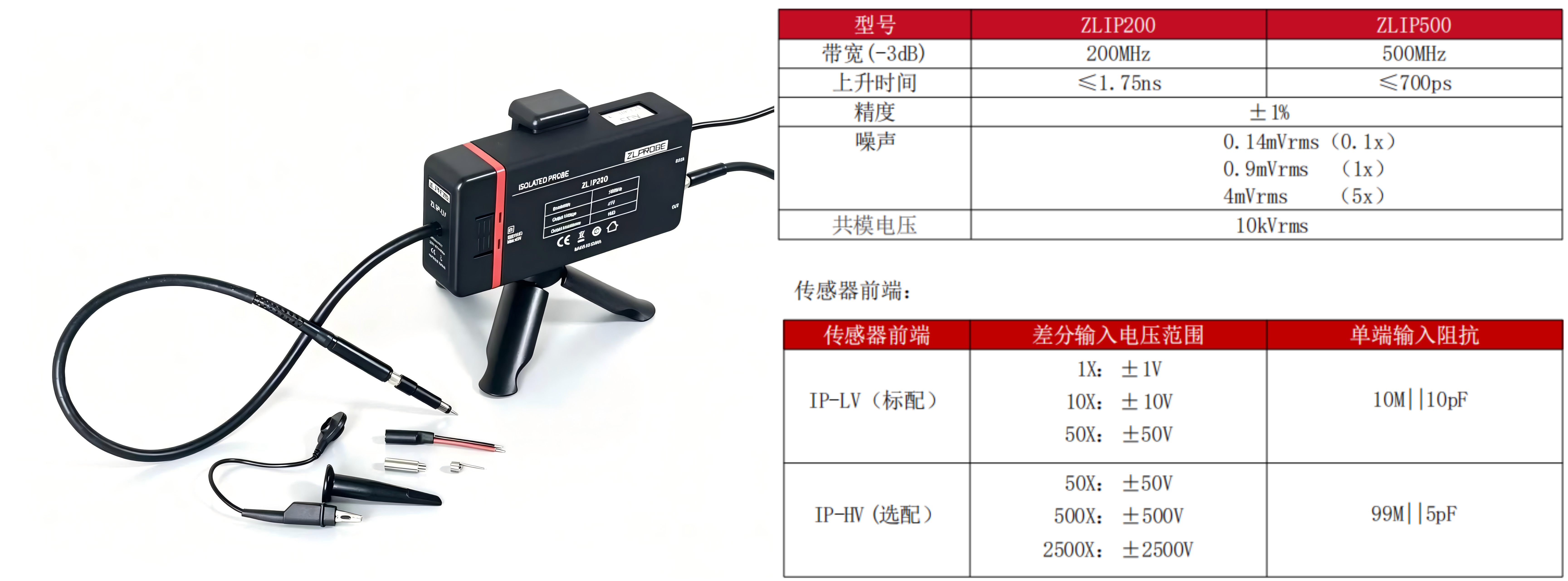

二、差分探头和隔离探头差异

1、‌共模抑制能力（CMRR）‌：隔离探头全带宽稳定保持70-160dB+，500MHz下仍超70dB，强干扰下不会失真；差分探头100MHz以上高频场景CMRR≤26dB，强干扰下易波形失真。

2、‌隔离耐压与安全性‌：隔离探头隔离耐压可达数十kV（最高60kV+），能彻底切断示波器地与高压回路，杜绝炸机、触电风险；传统高压差分探头典型耐压仅2-10kV，超过耐压后存在安全隐患。

3、‌抗干扰与保真度‌：隔离探头无电气连接，彻底消除地环路噪声，输入电容<1pF，对被测电路负载影响极小，可精准还原高速开关瞬态；差分探头长接线易引入寄生电感、天线效应，强电磁环境下易出现杂波震荡。
