常见元器件的极性识别方法

极性元件在整个PCBA加工过程中需要特别注意，因为方向性的元件错误会导致批量性事故和整块PCBA板的失效，因此工程及生产人员了解SMT极性元件极为重要。

极性定义：极性是指元器件的正负极或第一引脚与PCB上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时，称为反向不良。

下文分析常见电子元器件的极性识别方法。

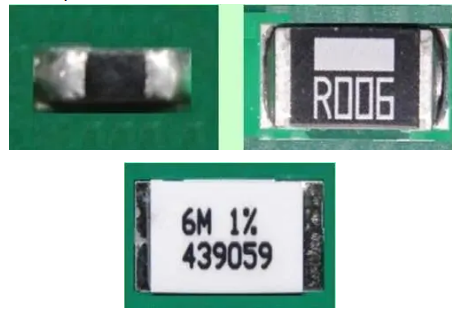

1 片式电阻，无极性

2电容

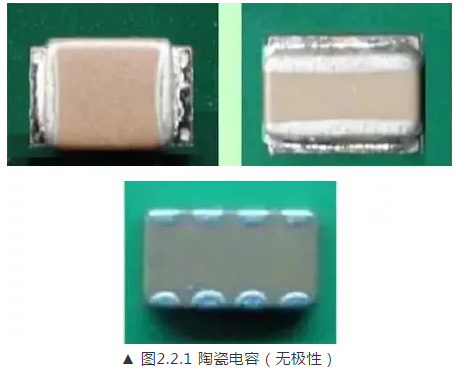

2.1 陶瓷电容 无极性

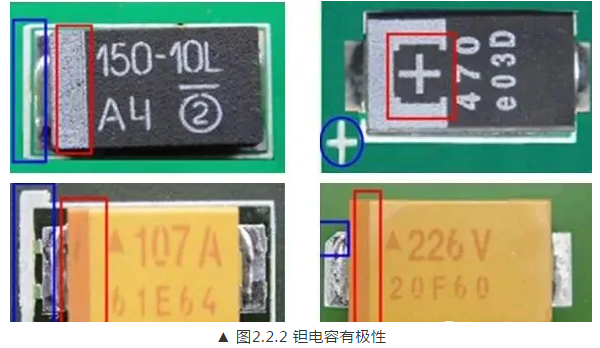

2.2 钽电容 有极性

PCB板和器件正极标示：

1）色带标示；2）“+”号标示；3）斜角标示。

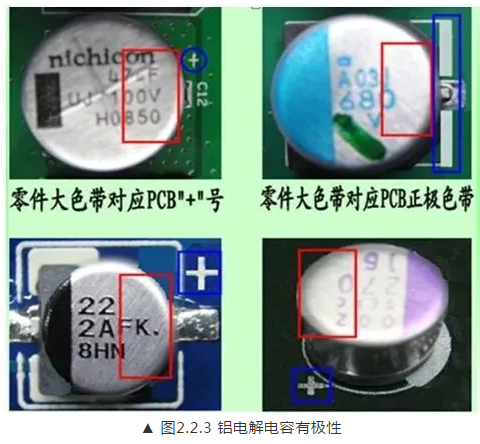

2.3 铝电解电容 有极性

零件标示：色带代表负。

PCB标注：色带或“+”号代表正极。

3电感

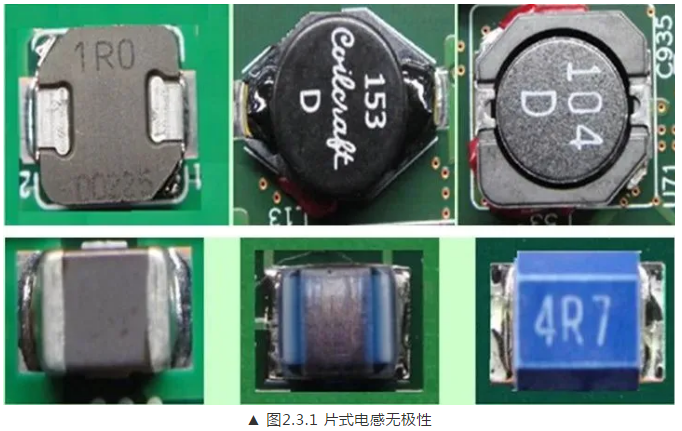

3.1 片式线圈

片式电感等两个焊端封装无极性要求。

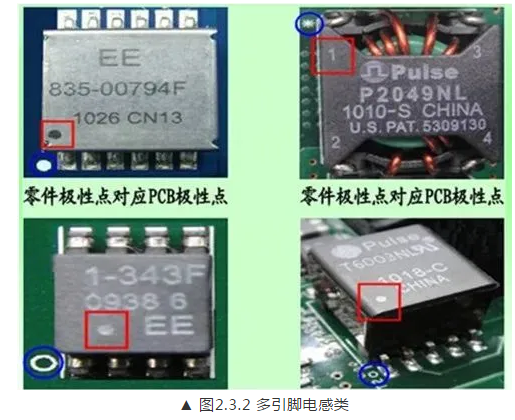

3.2 多引脚电感类

多引脚电感类有极性要求。

零件标示：圆点/“1”代表极性点。

PCB标注：圆点/圆圈/"*"号代表极性点。

4 发光二极管

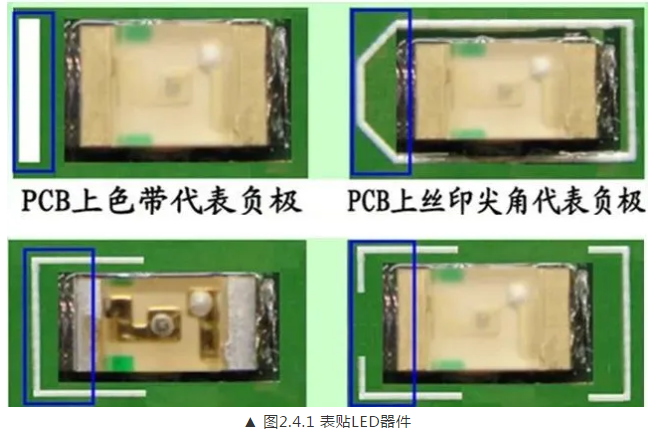

4.1 SMT表贴LED

表贴LED有极性。

零件负极标示：绿色为负极。

PCB负极标注：

1) 竖杠代表；2) 色带代表；3) 丝印尖角代表；4) 丝印“匚”框代表。

5二极管

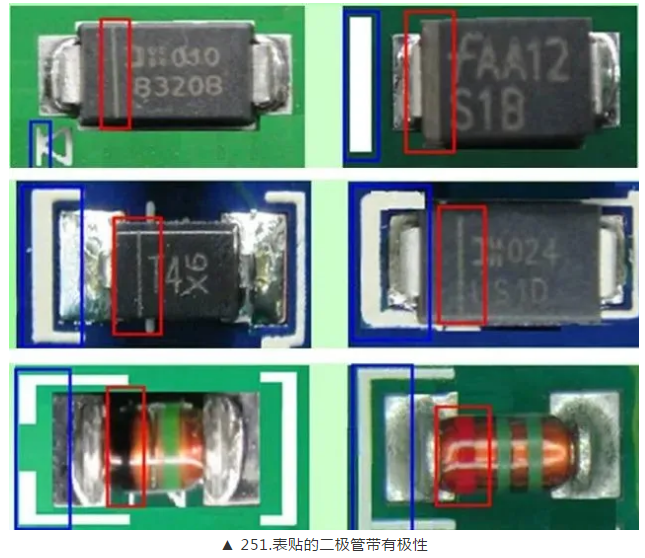

5.1 SMT表贴两端式二极管

表贴两端二极管有极性。

零件负极标示：

1）色带；2）凹槽；3）颜色标示(玻璃体)。

PCB负极标注：

1）竖杠标示；2）色带标示；3）丝印尖角标示；4）“匚”框标示。

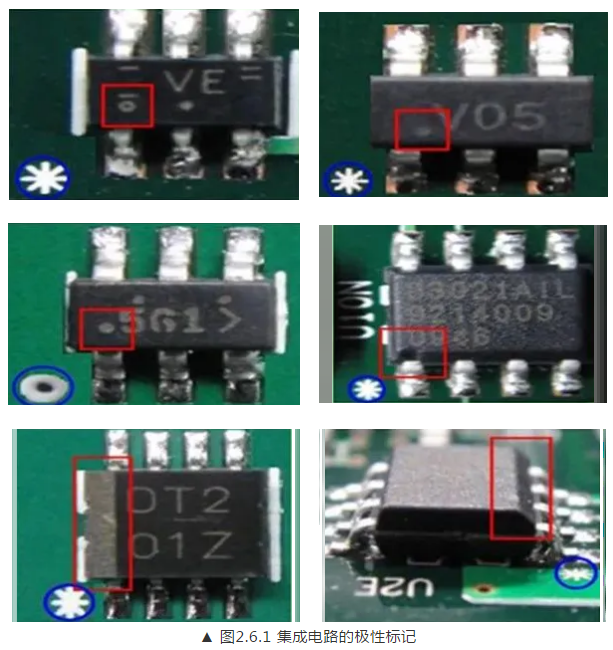

6集成电路

6.1 SOIC类型封装

这类封装有极性。

极性标示：

1）色带；2）符号；3）凹点、凹槽；4）斜边。

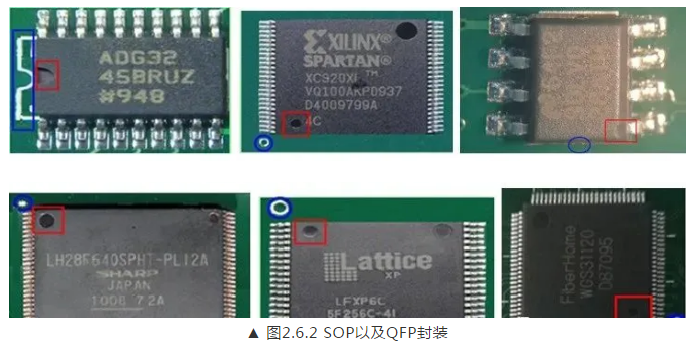

6.2 SOP或QFP类型封装

这类封装有极性。

极性标示：

1）凹点/凹槽标示；2）其中一个点与其它两/三个点的(大小/形状)不同。

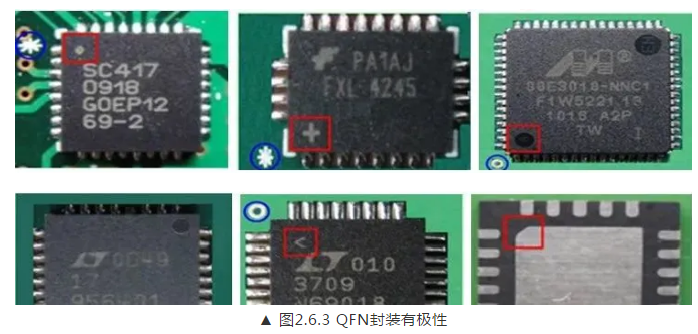

6.3 QFN类型封装

这类封装有极性。

极性标示：

1）一个点与其它两个点(大小/形状)不同；2）斜边标示；3）符号标示(横杠/“+”号/圆点)。

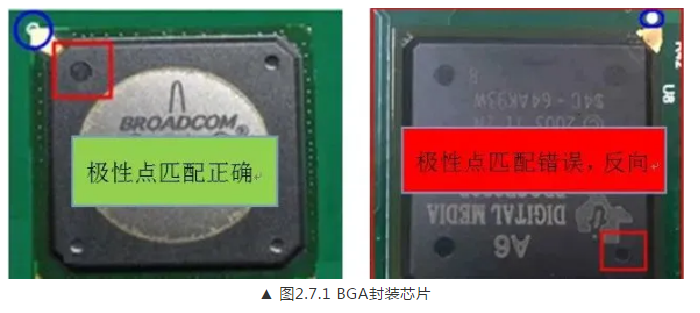

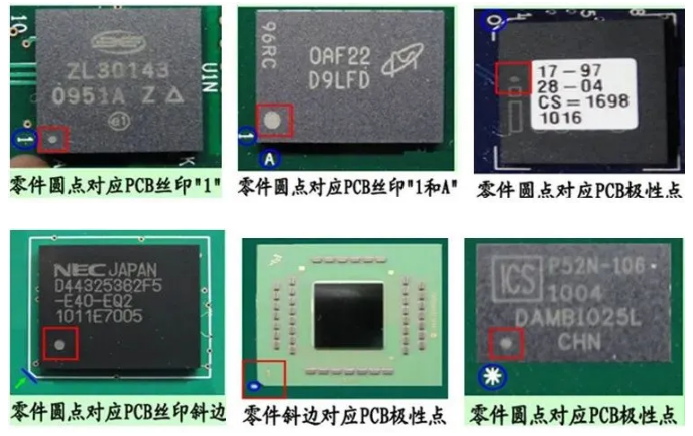

7BGA封装芯片

零件极性：凹点/凹槽标示/圆点/圆圈标示。

PCB极性：圆圈/圆点/字母“1或A”/斜角标示。

零件极性点对应PCB上极性点。
