核芯互联 CLF2594 与 TI LMX2594 深度对比：六大维度全面领先

在 5G 通信、高端传感、大规模阵列系统以及高速数据转换器时钟等前沿应用领域，宽带频率合成器（PLL）是不可或缺的核心器件。长期以来，德州仪器（TI）的 LMX2594 凭借其出色的相位噪声和抖动性能，在 15GHz 以内频段占据着主导地位。核芯互联（北京）科技有限公司基于成熟 CMOS 工艺平台，推出了高性能宽带频率合成器 CLF2594，实现了对 LMX2594 的原位替换与多项关键指标升级。

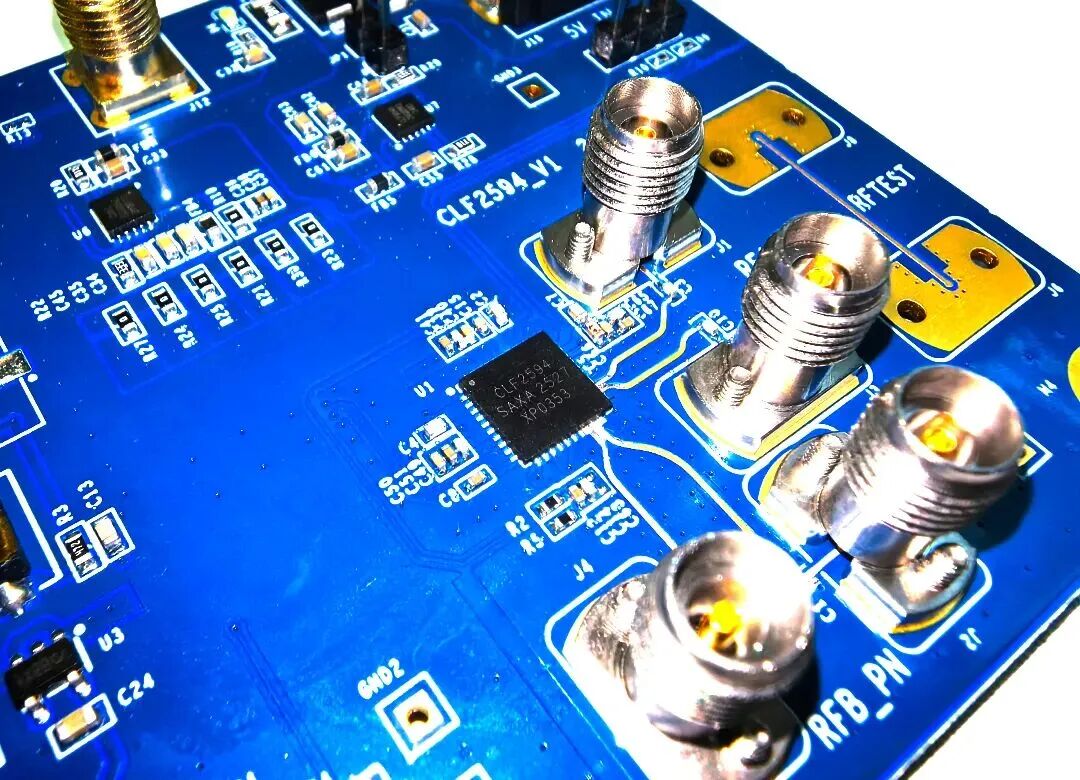

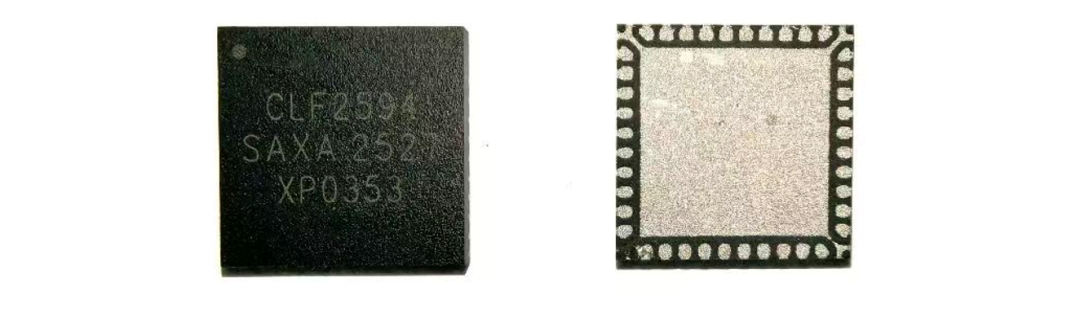

图 CLF2594 产品

本文将从六大维度深入对比 CLF2594 与 LMX2594，重点呈现 CLF2594 在杂散性能、相位噪声、架构设计、工艺成本、系统集成度以及工作温度范围方面的核心优势。

一、核心参数总览：关键指标全面领先

CLF2594 采用与 LMX2594 一致的 QFN40 6×6 mm 封装，管脚完全兼容，支持原位替换。在超过半数的 34 项关键参数中，CLF2594 实现了 18 项提升、8 项持平，仅在频率上限等 5 项指标上略有差距。

✓ 十大核心优势速览

归一化热噪声 -238dBc/Hz -236 dBc/Hz 优 2 dB	归一化 1/f 噪声 -130dBc/Hz -129 dBc/Hz 优 1 dB
整数边界杂散 <-55 dBc ~-40 dBc 优 15+ dB	外围阻容感 13个 LMX: 31 个减少 58%
VCO 校准时间 12μs LMX: 20 μs 快 40%	小数最大位数 32bits LMX: 24 bits 更精细
RAMP 扫频带宽 120MHz LMX: 50 MHz 宽 140%	工作温度下限 -55°C LMX: -40 °C 延伸 15°C
片内环路滤波器支持 LMX: 不支持集成	SYSREF 延迟步进 5ps LMX: 9 ps 更精细

34 项完整参数分组对比

频率与噪声

输出频率范围	差距
CLF2594: 10 MHz ~ 14 GHz \|LMX2594: 10 MHz ~ 15 GHz

VCO 相位噪声	差距
CLF2594: -121@1M@8GHz \|LMX2594: -128@1M@8GHz

整数积分抖动	差距
CLF2594: 50 ~ 60 fs \|LMX2594: 45~55 fs

小数积分抖动	持平
CLF2594: 70 ~ 90 fs \|LMX2594: 未单独列出

归一化噪声（核心优势）

归一化热噪声（整数）	提升
CLF2594: -238 dBc/Hz \|LMX2594: -236 dBc/Hz

归一化 1/f 噪声	提升
CLF2594: -130 dBc/Hz \|LMX2594: -129 dBc/Hz

杂散性能（核心优势）

整数边界杂散	提升
CLF2594: <-55 dBc \| LMX2594: ~-40 dBc

游走杂散	提升
CLF2594: <-65 dBc \| LMX2594: 部分频点强游走杂散

参考杂散（环路带宽可调）	持平
CLF2594: 典型 -75 dBc \|LMX2594: 未明确列出

鉴相杂散（环路带宽可调）	持平
CLF2594: 典型 -80 dBc \|LMX2594: 未明确列出

小数与算法

小数算法	提升
CLF2594: 多阶 MASH；杂散抑制增强 \|LMX2594: 仅 2/3/4 阶 MASH

小数最大位数	提升
CLF2594: 32 bits \|LMX2594: 24 bits

零误差小数	持平
CLF2594: 支持 \|LMX2594: 支持

电源与基础参数

供电电压	持平
CLF2594: 3.15 V ~ 3.45 V \|LMX2594: 3.15 V ~ 3.45 V

工作电流（典型值）	差距
CLF2594: 360 mA \|LMX2594: 350 mA

输出功率	持平
CLF2594: >0 dBm \|LMX2594: >0 dBm

内部无倍频次谐波	持平
CLF2594: 支持 \|LMX2594: 支持

KVCO / fout	提升
CLF2594: 2 % \|LMX2594: 1 %

温度与集成度（核心优势）

工作温度范围	提升
CLF2594: -55 °C ~ +85 °C \|LMX2594: -40 °C ~ +85 °C

片内环路滤波器	提升
CLF2594: 支持 \|LMX2594: 不支持

外围最少阻容感数量	提升
CLF2594: 13 \|LMX2594: 31

VCO 校准时间	提升
CLF2594: 12 μs \|LMX2594: 20 μs

同步与 SYSREF

跨多片相位同步（SYNC）	持平
CLF2594: 支持 \|LMX2594: 支持

小数相位微调	持平
CLF2594: 支持 \|LMX2594: 支持

可生成/重复与射频同步的 SYSREF	持平
CLF2594: 支持 \|LMX2594: 支持

分频率可编程延迟 SYSREF	提升
CLF2594: 5 ps 步进 \|LMX2594: 9 ps 步进

RAMP 与高级功能

自动/手动斜坡频率生成（RAMP）	持平
CLF2594: 支持 \|LMX2594: 支持

RAMP 最大扫频带宽	提升
CLF2594: 120 MHz \|LMX2594: 50 MHz

RAMP 过整数零点	提升
CLF2594: 无错乱 \|LMX2594: 有错乱

输入 3~7 倍频	差距
CLF2594: 不支持 \|LMX2594: 支持

全自动/半自动/手动/近频校准	持平
CLF2594: 支持 \|LMX2594: 支持

输出分频器连续 2 分频覆盖至 10MHz	提升
CLF2594: 支持，使用简洁 \|LMX2594: 部分频段需 2/3 分频切换

封装与工艺

工艺路线	提升
CLF2594: 成熟 CMOS \|LMX2594: 特殊工艺

封装尺寸	持平
CLF2594: QFN40 6×6 mm（原位替换） \|LMX2594: QFN40 6×6 mm

二、杂散性能：架构创新带来的核心竞争力

在频率合成器的设计中，杂散（Spur）是一个极其关键的指标。杂散信号会干扰主信号，降低系统的信噪比，在传感和通信系统中影响尤为突出。CLF2594 最核心的差异化优势，正是其在杂散抑制上的卓越表现。

TI 的 LMX2594 架构中包含了预分频级（Pre-R Divider、Pre-N Divider）以及输入倍增器（Multiplier）。虽然输入倍增器可以用来缓解整数边界杂散（IBS），但复杂的预分频架构本身容易引入额外的杂散分量，而且会频繁出现强游走杂散。

相比之下，CLF2594 采用了更为创新的架构设计——超高频高线性连续分频器。这一架构上的精简带来了立竿见影的效果，显著抑制了小数模式下的杂散信号数量和幅度，即使在整数边界频点，仍然能够满足大多数项目对于杂散的严苛要求。使得 CLF2594 在对频谱纯度要求极高的应用场景(如高精度测试测量设备、复杂电磁环境下的传感系统)中具有显著的优势。

图典型的小数频点锁定，平衡的杂散及噪声性能

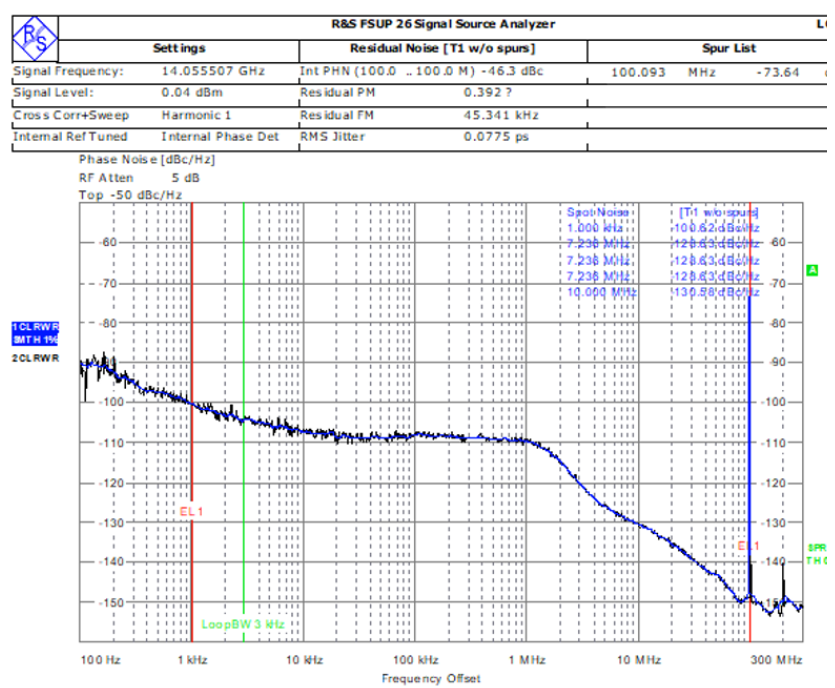

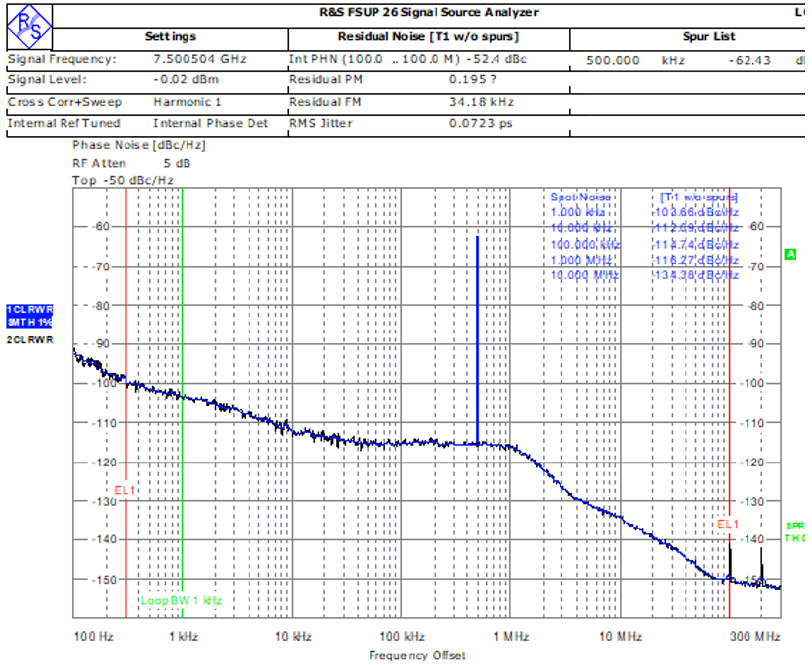

上图中左图为 14.055 GHz 典型小数频点，整个频谱内只有晶振泄露信号可轻易观测到。而右图为 7.5005 GHz 小数频点正好落在整数边界的极端情况，即便在如此极端条件下，500 kHz 杂散也可以达到 -60 dBc 以下。

✓ 小数算法灵活可配

CLF2594 在小数分频模式下支持 Σ-Δ 调制器加抖动（Dither）功能，并提供多种小数算法，可灵活针对不同频率规划优化杂散分布。同时支持 32 bits 小数分子及分母可调，通过分子、分母的任意搭配，可实现无限精度的小数频点。

三、相位噪声：更优的噪声底，更低的带内噪声

相位噪声是频率合成器的另一核心指标，直接决定了系统的信噪比和误码率。CLF2594 在两项归一化噪声指标上均优于 LMX2594：

归一化热噪声
-238dBc/Hz
优于 LMX2594（-236）2 dB

归一化 1/f 噪声
-130dBc/Hz
优于 LMX2594（-129）1 dB

这两项指标的提升意味着：在相同的环路带宽和鉴相频率配置下，CLF2594 能够提供更低的带内相位噪声，为系统提供更纯净的时钟信号。对于高速 ADC/DAC 时钟应用而言，更低的带内相位噪声直接转化为更低的时钟抖动，进而提升数据转换器的有效位数(ENOB)。

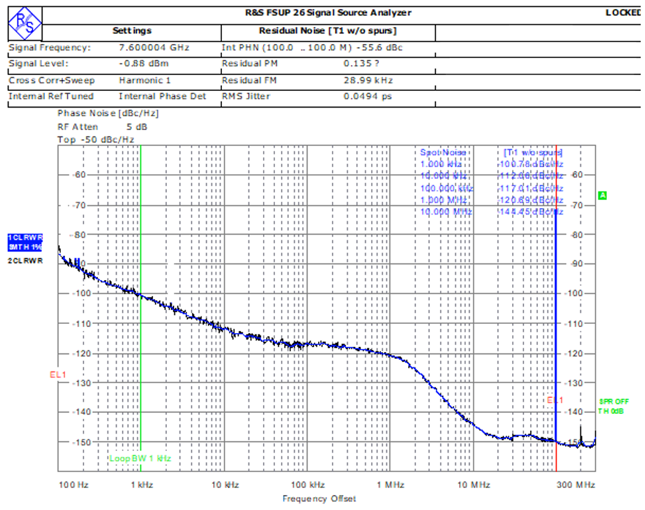

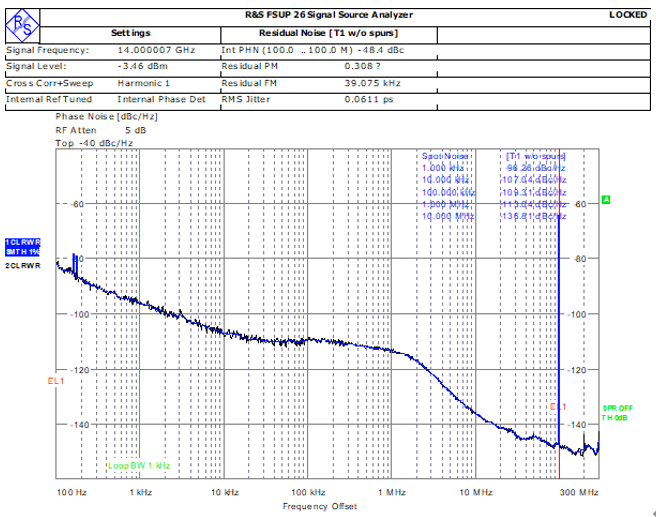

图典型整数频点锁定性能

四、成熟 CMOS 工艺：极致性价比与供应保障

除了性能上的突破，CLF2594 在工艺路线上的选择也为其带来了巨大的市场竞争力。

传统的高端射频芯片往往依赖于昂贵的特殊工艺（如 SiGe BiCMOS）来追求极致的高频性能。而 CLF2594 采用了成熟的 CMOS 工艺进行设计与制造，这一工艺路线的选择带来了两大核心优势：

✓ 供应链弹性与成本优势

成熟 CMOS 工艺意味着从设计、流片到封装测试，整个产业链均可在主流代工厂完成，交付周期更有保障。在提供比肩甚至超越 LMX2594 性能的同时，CLF2594 能够以更具竞争力的价格推向市场，帮助客户显著降低系统的整体 BOM 成本。对于需要大规模部署频率合成器的 5G 基站、大规模阵列系统等应用而言，这一成本优势将被成倍放大。

五、系统集成度：片内滤波器与更简洁的外围设计

CLF2594 在系统集成度上相比 LMX2594 有着显著的提升，这直接体现在外围电路的简化和板级空间的节省上。

片内集成环路滤波器是 CLF2594 的一大独特优势。LMX2594 需要在 CPout 引脚外接完整的环路滤波器电路（通常为 2~4 阶，包含多个电阻和电容），而 CLF2594 则在芯片内部集成了环路滤波器，并支持片内（LF_ONCHIP_EN）或片外（LF_OFFCHIP_EN）两种滤波方案的灵活切换。对于设计把握充足的场景，可直接启用片内滤波器，省去全部外部环路滤波器器件；对于需要更大带宽调节范围的场景，也可保留片外滤波器位置，两者兼顾。

✓ 外围器件数量减少 58%

CLF2594 的外围设计更为简洁，将 LMX2594 的外围阻容感数量从31 个降至 13 个。用户可以在不重做 PCB 的前提下直接焊接进行原位替换，同时还能进一步精简外围器件数量，节约板级空间。

这一集成度的提升不仅降低了 BOM 成本，还减少了外围器件的寄生效应对性能的影响，提高了系统的可靠性和一致性。

六、工作温度范围：面向严苛环境的更强适应性

在工作温度范围方面，CLF2594 同样展现出了相对于 LMX2594 的明显优势。

LMX2594 的工作温度范围为 -40°C ~ +85°C（工业级），而 CLF2594 的锁定温度范围扩展至-55°C ~ +85°C，低温端延伸了 15°C。这一差异看似微小，但在实际应用中意义重大：

对于高空平台、高端探测设备、高海拔通信设施以及极寒地区的基础设施部署而言，-55°C 的低温工作能力是一项不可或缺的指标。CLF2594 更宽的工作温度范围意味着它能够直接应用于这些对温度适应性要求更高的场景，而无需额外的加热保温措施，进一步降低了系统的复杂度和成本。

七、丰富的高级功能：满足复杂系统需求

在高级功能方面，CLF2594 全面支持现代复杂射频系统的需求，与 LMX2594 保持了高度的功能对等，并在部分细节上有所增强。

JESD204B SYSREF 支持：CLF2594 能够生成与 RFOUTA 同步的 SYSREF 信号（通过 RFOUTB 输出），并具备 5 ps 的高精度时间分辨率。通过 SYSREF_IP_DAC、SYSREF_QP_DAC 等寄存器字段，工程师可以以 5 ps 为步进对 RFOUTA 与 RFOUTB 之间的延迟进行精细编程，便于校正因 PCB 走线差异导致的时序不匹配，是高速数据转换器（ADC/DAC）的理想低噪声时钟源。

多器件相位同步：CLF2594 的 SYNC 引脚支持 CMOS 和 LVDS 两种驱动模式，可确保多芯片输出之间具有确定性的延迟关系，满足 MIMO 和大规模阵列系统的严苛相位一致性要求。通过 SDM_PHAJ 寄存器，还可以利用 Σ-Δ 调制器对输出信号相位进行精细调整，相位调整分辨率达到 360° × (1/232)，为多通道系统的相位校准提供了极大的灵活性。

FMCW 雷达 RAMP 功能：CLF2594 内置自动与手动两种频率斜升配置方式，最多支持两组独立的频率 RAMP（RAMP0 和 RAMP1），支持 RAMP BURST 模式（最多 8191 次重复）以及 RAMP 上下限保护（RAMP_LIMIT_HIGH/LOW），可生成三角波、锯齿波等多种复杂波形，非常适合调频连续波传感应用。而且得益于 CLF2594 更大的 KVCO 优势，在无需中途校准的情况下即可实现比同类产品更大的扫频范围。

总结

✓ CLF2594 核心价值

核芯互联 CLF2594 通过创新的无预分频级架构，在杂散性能上实现了对传统架构的超越；更优的归一化噪声指标带来了更低的带内相位噪声；成熟 CMOS 工艺赋予了其在供应保障和性价比上的显著优势；片内集成环路滤波器大幅简化了外围设计；-55°C 的低温工作能力则拓展了其在严苛环境下的应用边界。

对于正在寻求高性能、高可靠性且具备成本竞争力的射频系统开发者而言，CLF2594 无疑是一个极具吸引力的选择。它不仅支持对 LMX2594 的原位替换，更在多个性能维度上实现了显著升级，为客户带来真正的价值提升。
