矽力杰 SY21286A 24V6A 降压详解

高功率宽压 DC-DC 降压遇到大电流带载弱、瞬态响应慢、占空比不足？

本文基于矽力杰 SY21286A 官方规格书深度整理，SY21286A 是 4.5–24V 宽压输入、6A 持续输出、支持 98% 超高占空比的高效快速响应同步降压转换器，内置低导通阻抗 MOS 管与全场景保护，QFN2.5×2.5-16 超小封装，外围精简、轻载模式可调；佰祥电子可提供该芯片原装现货、样品、选型支持及全套 BOM 配套采购，完美覆盖 LCD 电视、机顶盒、笔记本、高功率 AP 等场景，全文参数、电路、布局一站式拆解，硬件工程师直接落地！

一、产品核心概览

SY21286A 是矽力杰针对高功率大电流降压场景打造的 600kHz 伪恒定频率同步降压转换器，输入覆盖 4.5–24V，输出 0.6–12.5V 可调，持续输出 6A，采用恒定导通时间 + 纹波控制架构，瞬态响应极速，支持 98% 占空比拓展；内置 1.2Ω 旁路开关，可外接 3.3V 供电降低系统功耗，搭配 PG 电源指示、可调限流、自动放电等功能，无卤素、符合 RoHS，工业级温区稳定工作。佰祥电子作为矽力杰正规供货渠道，可稳定保障 SY21286A 原装正品供应，助力项目快速打样量产。

SY21286A 典型应用电路原理图

二、核心性能亮点

• 宽压输入：4.5V–24V，适配适配器、电池、车载多供电场景
• 大电流输出：持续 6A，内置 28mΩ/16mΩ 超低 Rds (ON) MOS 管，损耗更低
• 超高占空比：支持 98% 占空比，大降压比场景不掉压
• 快速响应：COT 纹波控制，负载跳变瞬态无大幅波动
• 模式可调：MODE 引脚切换 PFM/FCCM，轻载 / 恒频按需选
• 精准基准：±1% 内部 0.6V 基准，输出电压精度拉满
• 智能供电：内置 3.3V LDO + 旁路开关，外接电源进一步降功耗
• 全功能指示：PG 开漏输出，实时监控输出状态
• 完备保护：逐周期限流、过压 / 欠压 / 过温全保护，安全兜底
• 小封装：QFN2.5×2.5-16，高密度 PCB 布板无压力

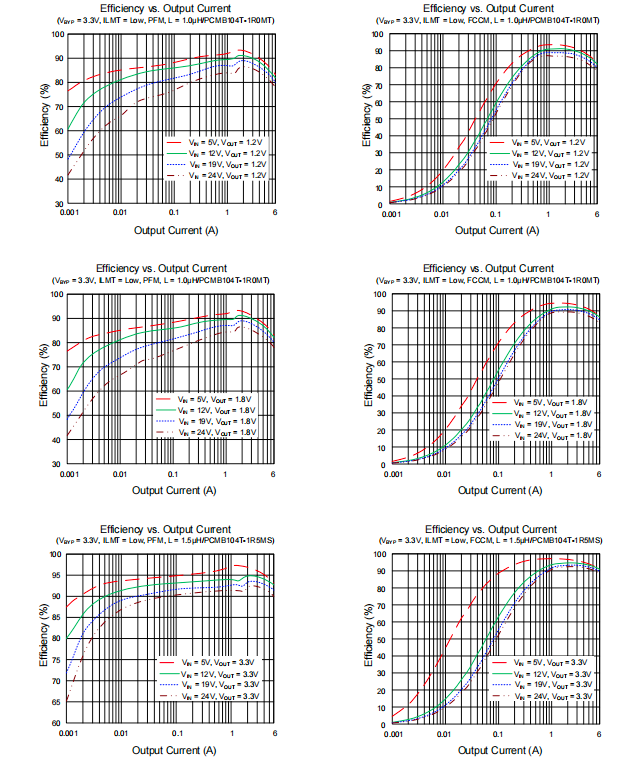

SY21286A 效率 - 输出电流特性曲线

三、引脚定义与功能（QFN2.5×2.5-16 顶视图）

1. BS：自举引脚，接 0.1μF 陶瓷电容至 LX2/3/4. IN：电源输入，就近布 10μF+0.1μF 去耦电容5/15/16. LX：电感开关节点，宽铜皮连接降低损耗6/14/EP. GND：接地引脚，底部散热焊盘为核心散热点
2. PG：电源良好指示，开漏输出，外接 10k–100kΩ 上拉
3. MODE：轻载模式选择，低 - PFM / 高 - FCCM，不可悬空
4. EN：芯片使能，高电平开机，串 1k–1MΩ 电阻不直连 VIN
5. ILMT：谷值限流可调，低 / 浮 / 高三档切换限流阈值
6. FB：输出反馈，接电阻分压中心，Vout=0.6×(1+RH/RL)
7. BYP：外部 3.3V 旁路输入，不用可悬空 / 接地
8. VCC：内部 3.3V LDO 输出，接 2.2μF 去耦电容

SY21286A QFN2.5×2.5-16 引脚顶视图

四、关键电气参数

• 输入电压：4.5V–24V
• 输出电压：0.6V–12.5V（电阻分压可调）
• 开关频率：600kHz（CCM 模式）
• 软启动时间：典型 1.2ms
• 过温保护：150℃关断，135℃自动恢复
• 静态电流：BYP 接 3.3V 时低至 50μA
• 工作结温：-40℃–125℃
• 限流配置：ILMT 低≥6A / 浮≥8A / 高≥3.5A

五、典型应用案例（3.3V/6A 输出）

输出电压计算公式

Vout=0.6×(1+RH/RL)以 3.3V 为例，选取 RH=100kΩ，计算得 RL=22.1kΩ，选用 1% 精度电阻。

推荐 BOM 清单（佰祥电子可一站式配套采购）

• 输入电容：10μF/50V X5R+0.1μF X5R+47μF 电解
• 自举电容：0.1μF/50V X5R
• 输出电容：3×22μF/16V X5R（总 66μF）
• VCC 电容：2.2μF/16V X5R
• 旁路电容：1μF/25V X5R
• 前馈网络：1kΩ+220pF C0G
• 电感：1.5μH/16A（PCMB104T-1R5MS）
• 反馈电阻：RH=100kΩ、RL=22.1kΩ（1%）

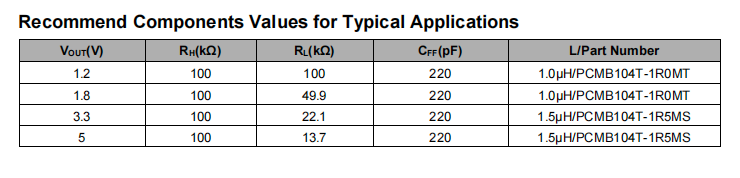

SY21286A 常用输出配置参数表

六、完备保护机制（设备安全核心）

1. 逐周期限流：上管峰值 17A、下管谷值三档可调，实时防过流
2. 输出欠压保护：跌至 60% 基准触发打嗝模式，故障解除自动恢复
3. 输出过压保护：超 120% 基准关断开关，防输出过冲
4. 过温保护：结温超 150℃停机，降温 15℃重启
5. 输入欠压锁定：4.4V 启动，迟滞 0.5V，避免低压异常工作
6. 输出自动放电：关机 / 保护时 100mA 放电，快速泄放输出电压

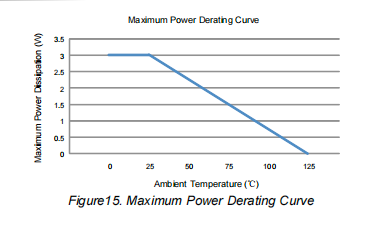

SY21286A 最大功耗降额曲线

七、PCB 布局核心要点（避坑必看）

1. 输入电容紧贴 IN/GND，最小化高频环路面积
2. 反馈网络靠近 FB 引脚，远离 LX/BS 高频噪声，开尔文采样
3. LX 节点铜皮加宽、面积缩小，降低 EMI 与寄生损耗
4. BS 电容就近布于 BS-LX 之间，走线最短
5. 底部 GND 焊盘打 4 个以上过孔，连接大面积地平面散热
6. VCC/BYP 电容就近引脚布线，优先短直铜皮连接 GND
7. 控制引脚（EN/MODE/ILMT）串电阻，不直连高压电源

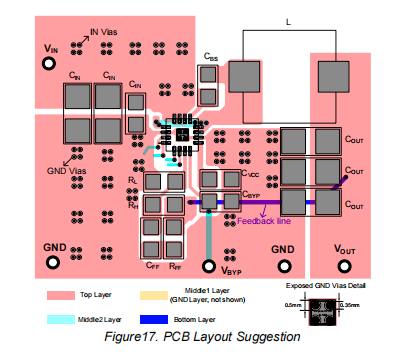

SY21286A 推荐 PCB 布局示意图

八、多元应用场景

• 影音设备：LCD-TV/Net-TV/3D-TV 主板供电
• 智能家居：机顶盒、IPTV、网关大电流电源
• 便携设备：笔记本、平板、高功率 AP 核心供电
• 工业终端：宽压输入工控模块、电池供电设备

---

矽力杰 SY21286A 凭借24V 宽压 + 6A 大电流 + 98% 占空比 + 快速瞬态的硬核性能，成为高功率降压方案的优选芯片，小封装 + 全保护 + 极简外围，大幅降低开发难度。佰祥电子专注电源 IC 供应链服务，可提供 SY21286A 原装现货、样品申请、技术选型、全套配套器件一站式采购，助力工程师高效开发。需要 SY21286A datasheet、原理图源文件或批量选型建议，欢迎评论区交流！
