机器人组装电池行业自动化生产线通过以太网模块与触摸屏上位机进行通讯案例

一、行业背景与项目概况

1.1机器人组装电池行业技术需求

机器人组装电池行业是新能源电池制造的核心环节，涵盖电芯贴合、封装、极耳焊接、电池组组装等关键工序，广泛应用于新能源汽车、储能设备、消费电子等领域，其核心诉求是实现电池组装的高精度、高效率、高一致性，降低人工干预带来的误差。当前机器人组装电池企业普遍面临老旧设备升级难、设备协同差、参数管控粗放等问题，国家新能源产业“十四五”规划明确要求，推动电池制造环节自动化、数字化升级，提升产品质量与生产效率。自动化机器人电池组装生产线中，PLC作为核心控制单元，需同时对接现场操作终端（触摸屏）与管控终端（上位机），实现机器人运行速度、组装精度等参数的精准调节、实时监控及数据追溯，保障电池组装无偏差、无瑕疵。欧姆龙CPM2AH PLC凭借高稳定性、强抗干扰性，广泛应用于中小型机器人组装电池产线，但该型号仅配备单一串口，无以太网接口，无法适配现代产线多设备、多协议的通讯需求，成为行业老旧产线改造的共性难题。

1.2项目概况

本项目为某机器人组装电池工厂自动化生产线升级工程，该产线主要负责小型动力锂电池的自动化组装，核心配置及工况如下：

核心控制单元：欧姆龙CPM2AH PLC，仅配备1路RS-232串口，负责机器人组装动作逻辑控制、电池组装参数管控及设备故障报警，通讯协议支持欧姆龙Host Link协议及Modbus RTU协议。

现场设备：工业触摸屏（支持Modbus TCP协议），用于现场电池组装参数（焊接压力、组装精度、运行速度）设置、设备运行状态可视化监控及故障报警；工业上位机（搭载SCADA系统，支持Modbus TCP协议），用于生产任务调度、工艺数据实时采集、历史数据追溯及远程运维，需与PLC实现双向数据交互，保障生产管控闭环。

工况特征：产线需满足24小时连续作业，车间存在机器人运行振动、高频电磁干扰、电芯粉尘等复杂工况，对通讯稳定性、抗干扰能力提出严苛要求；同时需保障组装参数实时调节、数据精准上传，避免因参数偏差、数据丢失导致电池报废，契合机器人组装电池行业高精度、高一致性的生产需求。

1.3项目核心目标

构建稳定的通讯链路，实现欧姆龙CPM2AH PLC与触摸屏、上位机的同时双向通讯，解决协议不兼容问题，保障现场操作与远程管控协同联动。

通过捷米特JM-ETH-CXZ直插型模块，实现电池组装工艺参数的实时传输、调节与追溯，确保机器人组装精度，提升生产效率与管控水平。

无需修改PLC原有控制程序，采用直插型安装，适配机器人组装车间设备紧凑、布线空间有限的布局，实现快速部署，最大限度缩短产线停机改造周期。

提升通讯抗干扰能力，保障产线在机器人振动、电磁干扰、电芯粉尘工况下稳定运行，减少因通讯故障导致的电池报废、产线中断等问题。

二、项目痛点、选型与实施过程

2.1核心技术痛点分析

协议不兼容，无法实现多设备协同：欧姆龙CPM2AH PLC采用RS-232串口与Modbus RTU/Host Link协议，触摸屏、上位机均采用Modbus TCP以太网协议，通讯协议与传输介质不统一，无法直接互联互通。PLC单一串口无法同时支撑触摸屏与上位机的并发通讯，导致现场操作与远程管控脱节，工艺参数无法实时上传、远程指令无法及时下发，频繁出现电池组装偏差、数据追溯困难等问题，影响组装精度与生产效率，不符合行业高精度、数字化生产要求。

通讯抗干扰弱，故障频发：机器人组装车间存在高频电磁干扰、机器人运行振动及电芯粉尘，导致传统串口通讯频繁中断，每月因通讯故障引发的停机时间达5小时，直接造成大量电池报废，增加企业生产成本；且故障排查需逐段检查串口线路，耗时费力，严重影响产线连续性，违背24小时连续生产需求。

改造成本高，部署不便：若更换新型带网口PLC，需额外投入超8万元设备成本，且伴随3天以上停产周期，按产线日均电池组装量计算，综合损失超12万元；传统串口扩展方案需额外配置串口服务器，接线复杂，且受限于串口传输距离，扩展性差，无法适配产线未来新增管控设备的升级需求。

工艺管控粗放，组装质量不稳定：由于PLC与触摸屏、上位机无法实现实时数据交互，电池组装压力、机器人运行速度等核心工艺参数需人工手抄记录，存在漏记、错记风险，数据误差率高，无法实现精准管控与全流程追溯，导致电池组装合格率偏低，增加企业返工成本与物料损耗。

2.2解决方案选型

针对上述痛点，经多轮技术论证、兼容性测试及机器人组装电池工况适配验证，最终选用捷米特JM-ETH-CXZ直插型以太网模块作为核心通讯转换设备。该模块专为欧姆龙CPM2AH等老旧PLC设计，采用直插型安装，完美适配机器人组装电池车间设备紧凑、布线空间有限、干扰强的工况要求，核心技术优势如下：

多协议兼容，实现双向转换：模块内置以太网转换器与以太网桥接器核心功能，支持RS-232串口与以太网TCP/IP协议双向透明传输，可高效完成Modbus RTU、Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、上位机的无缝通讯，从根本上解决协议不兼容问题，保障现场操作与远程管控协同。

多设备并发，扩展性强：支持最大6个设备同时连接，可同时对接触摸屏与上位机，实现多设备并发通讯，不占用PLC核心编程资源；作为专业串口转以太网设备，支持后续新增机器人组装设备、电芯检测终端的扩展，适配产线智能化升级需求。

工业级防护，适配行业工况：采用直插型安装设计，体积小巧，可直接插入PLC扩展槽，无需额外安装空间，适配机器人组装车间设备紧凑布局；具备IP30防护等级，防尘、抗强电磁干扰、抗振动，通过工业级EMC认证，可在电芯粉尘、机器人振动、高频电磁干扰环境下稳定运行，平均无故障时间（MTBF）超10万小时，契合24小时连续生产需求。

便捷配置，快速部署：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；可直接从PLC取电，无需额外外接电源，简化布线，部署周期短，无需修改PLC原有控制程序，实现不停产升级，最大限度降低产线停产损失与电池报废风险。

2.3实施过程

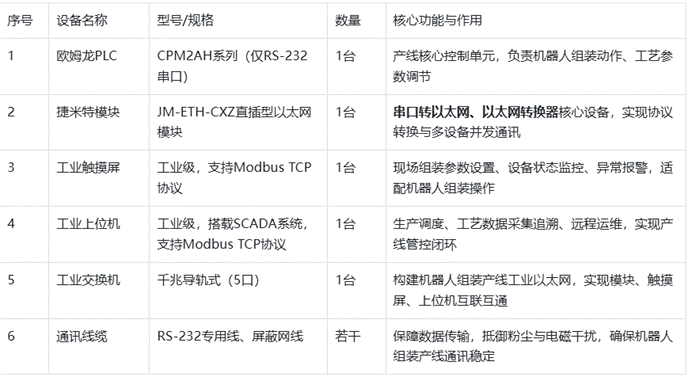

2.3.1硬件配置清单

2.3.2系统部署与调试步骤

硬件安装：在断电状态下，将捷米特JM-ETH-CXZ直插型模块直接插入欧姆龙CPM2AH PLC的扩展槽，无需额外安装空间，适配机器人组装车间设备紧凑布局；使用专用RS-232线缆将模块串口与PLC的串口可靠连接；将模块网口、触摸屏、上位机通过屏蔽网线接入工业交换机，确保接线牢固、接触良好，避免粉尘与振动影响接触。

网络组网：配置所有设备IP地址，确保模块、触摸屏、上位机处于同一IP网段，构建稳定的工业局域网，启用模块的以太网桥接器功能，实现串口数据与以太网数据的双向透传，保障多设备并发通讯稳定，抵御车间电磁干扰与机器人振动影响。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置界面，根据PLC、触摸屏、上位机的通讯参数，设置模块通讯协议（Modbus RTU/Host Link与Modbus TCP转换）、波特率、数据位、校验位等参数，确保与各设备通讯参数匹配，无需修改PLC原有控制程序，避免影响产线原有控制逻辑。

联调测试：操作触摸屏，验证电池组装参数（焊接压力、运行速度）的读写功能；通过上位机下发调度指令，测试PLC指令接收与数据反馈功能，确保现场操作与远程管控协同；连续运行24小时，监测通讯稳定性，排查干扰与粉尘导致的通讯中断问题，确保系统满足机器人组装电池产线24小时连续作业需求。整个部署与调试周期控制在1小时以内，实现不停产升级。

三、网关功能介绍

捷米特JM-ETH-CXZ直插型以太网模块是一款专为老旧PLC设计的工业级串口转以太网网关，核心功能围绕协议转换、多设备兼容与工业级稳定运行展开，适配机器人组装电池行业严苛工况需求，具体如下：

核心协议转换：内置以太网转换器与以太网桥接器双重功能，实现RS-232串口与以太网TCP/IP协议的双向透明传输，高效完成Modbus RTU、欧姆龙Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、上位机的无缝通讯，打通机器人组装产线数据传输壁垒，保障组装参数精准传输与数据追溯。

多设备并发兼容：支持最大6个设备同时连接，可满足触摸屏、上位机及后续新增机器人组装设备的并发访问需求，完美兼容欧姆龙CPM2AH系列PLC、主流工业触摸屏及上位机SCADA系统，无需额外适配驱动，扩展性强，适配机器人组装电池产线智能化升级需求。

便捷配置与故障诊断：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；配备电源、串口、以太网三路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障，减少产线停机时间；支持固件在线升级，终身免费迭代，保障系统长期稳定运行。

工业级防护与节能设计：采用直插型安装，体积小巧，可直接插入PLC扩展槽，适配机器人组装车间设备紧凑、布线空间有限的布局；具备抗强电磁干扰、防尘、抗振动性能，符合车间复杂工况要求；可直接从PLC取电，功耗低，简化现场布线，降低故障点，实现节能环保运行，适配24小时连续作业。

四、技术架构设计

4.1系统结构拓扑图

五、应用效果前后对比

六、网关未来发展趋势

随着机器人组装电池行业智能化、高精度水平的持续提升，串口转以太网、以太网转换器类核心网关设备，尤其是直插型工业网关，将朝着以下方向发展，更好地赋能行业转型升级：

智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现电池组装工艺数据的实时预处理、异常智能预警（如组装精度异常预警），结合AI技术实现设备故障预判与组装质量预判，提升产线自主运维能力，契合行业精准管控、降本增效需求。

防护升级与工况适配：针对机器人组装车间电磁干扰强、振动大、粉尘多的工况特点，网关将升级防护等级，优化抗强电磁干扰、防尘、抗振动设计，适配低温、高湿等更复杂的生产环境，进一步提升设备运行稳定性，减少故障停机时间与电池报废率。

七、结论

本项目通过引入捷米特JM-ETH-CXZ直插型以太网模块，成功破解了欧姆龙CPM2AH PLC在机器人组装电池产线中面临的协议不兼容、多设备无法并发通讯、抗干扰能力弱、工艺管控粗放等核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借其卓越的协议转换能力、多设备并发兼容特性、工业级防护性能及便捷的直插型安装设计，实现了PLC与触摸屏、上位机的无缝通讯，打通了产线数据传输壁垒。

该技术方案无需修改PLC原有控制程序，改造成本低廉、部署周期短、运维高效，既满足了机器人组装电池产线工艺参数精准管控、设备协同运行的核心需求，又提升了生产效率与电池组装质量，减少了故障停机与人工成本，契合行业智能化、高精度转型的核心诉求，同时保障了产线24小时连续稳定运行。

其成功应用为机器人组装电池行业及各类智能制造场景中老旧PLC设备的网络化、智能化改造提供了一套高效、经济、可行的工程解决方案。未来，随着串口转以太网、以太网转换器技术的不断迭代，此类直插型网关设备将在机器人组装电池行业发挥愈发重要的作用，持续赋能企业实现精准、高效、稳定的生产目标，推动行业向高质量、智能化方向深度发展。
