光继电器的工作原理和重要参数说明

光继电器介绍

光继电器是固态继电器的一种，其技术本质是通过输入端的LED发出光信号，来控制输出端MOSFET的导通与关断，从而实现完全固态化的电路开关。基于这一原理，光继电器凭借其高隔离电压、长寿命、快速开关、低功耗及小体积等优势，在多个对可靠性与性能有严苛要求的领域替代传统机械继电器，成为关键元器件。

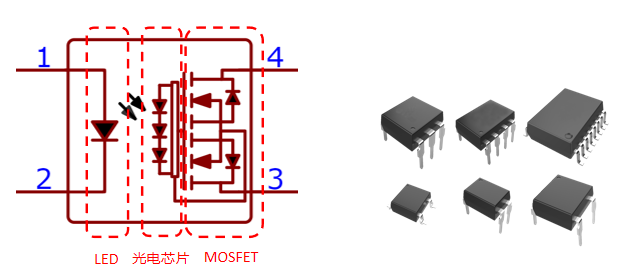

芯片框图及主要封装

尽管在业界对此类器件的名称各异，例如常被称为“光电耦合继电器”、“固态继电器（SSR）”，或采用特定商品名如“PhotoMOS”、“OptoMOS”等，但其共同的技术核心始终是“光隔离输入 + MOSFET输出开关”，这是区别于机械继电器和固态继电器（可控硅输出型）的关键。因此，在选型时，无需拘泥于“光继电器”这一名称，只要紧扣“利用光信号控制MOSFET开关”的工作原理，并依据各厂商的命名习惯查找对应产品系列，即可准确识别和选用所需器件。

1 Form A(常开)光继电器工作原理

光继电器的工作过程基于光电转换与MOSFET驱动的原理，主要通过“开启动作”与“复位动作”来实现电路的通断控制。

开启时，输入端电流通过红外LED使其发光，光被输出端光电元件接收后产生电压，经控制电路传输至MOSFET栅极，从而使MOSFET导通，负载得电工作；复位时，输入端电流被切断，LED停止发光，光电元件输出电压随之消失，MOSFET栅极失去电压而关断，负载电流停止。整体工作流程清晰体现了“电—光—电”的隔离控制特性，具体信号变化与时序可参考下图所示。

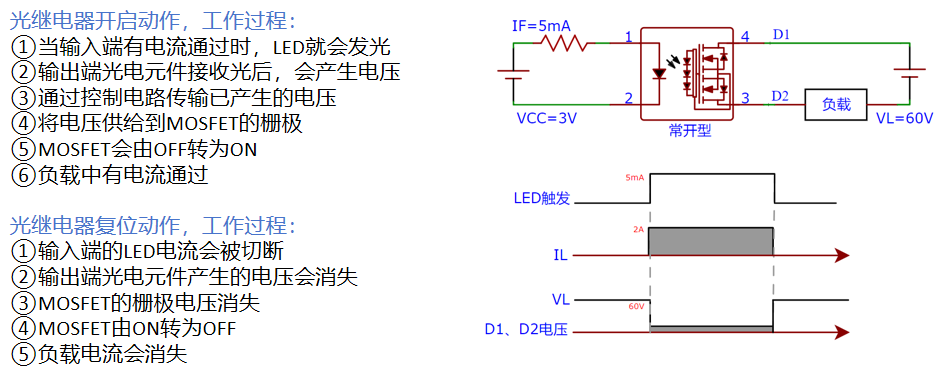

工作原理示意图

重要参数说明

（以QX212A规格书为例）

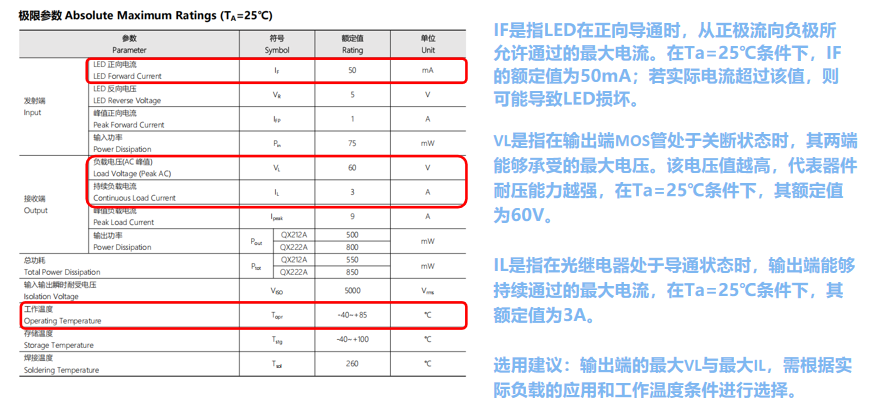

为确保光继电器的长期可靠工作，必须严格遵守其极限参数。LED正向电流（IF=50mA） 和持续负载电流（IL=3A）分别定义了输入端与输出端在导通状态下电流的安全上限，是决定“开启动作”能力的核心；而负载电压（VL=60V）则规定了输出端在关断（即“复位动作”）状态下所能承受的最高电压，如下图所示。

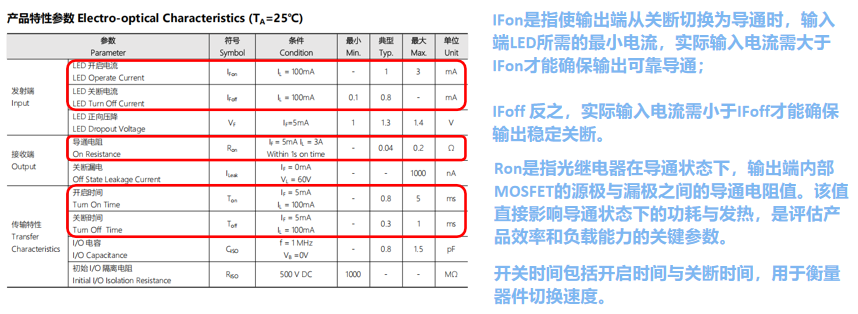

光继电器的核心性能由光电特性参数定义，关键参数主要分为三类：

输入控制参数：如开启电流（IFon）与关断电流（IFoff），决定输出可靠通断的电流阈值。

输出负载参数：如导通电阻（Ron），表征器件导通时的功耗与负载能力。

动态性能参数：如开启时间（Ton）与关断时间（Toff），直接反映开关响应速度，具体如下图所示。

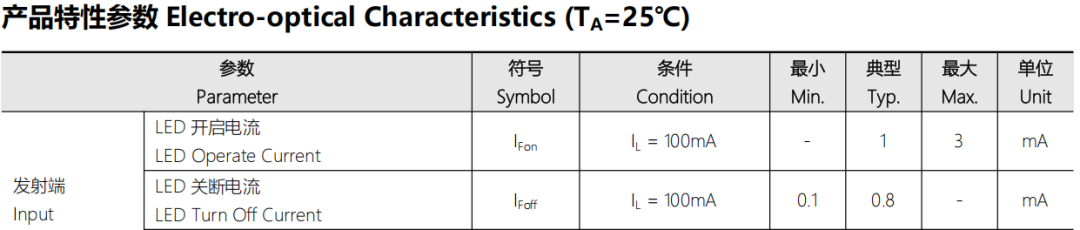

如何控制光继电器

IFon与IFoff（LED动作电流） 是控制光继电器输出端开关状态的关键参数。二者共同定义了可靠控制输出通断的输入电流工作窗口。简单来说，“开启电流（IFon）”是让输出端导通所需要的最小电流，电流必须达到或超过它，继电器才能可靠打开；而“关断电流（IFoff）”是确保输出端保持关闭状态所允许的最大电流，电流必须低于或等于它，继电器才能稳定关闭。这一高一低两个电流值，共同划定了一个让光继电器正常工作的安全输入电流范围。

光继电器的工作原理是依靠内部LED发光，由光电芯片接收并转换为电能，从而为控制电路供电，进而驱动输出端MOSFET导通；为确保长期可靠工作，在设计输入端电流（IF）时必须预留充分余量，一般建议将IF设定在IFon最大值的1.25至1.5倍。

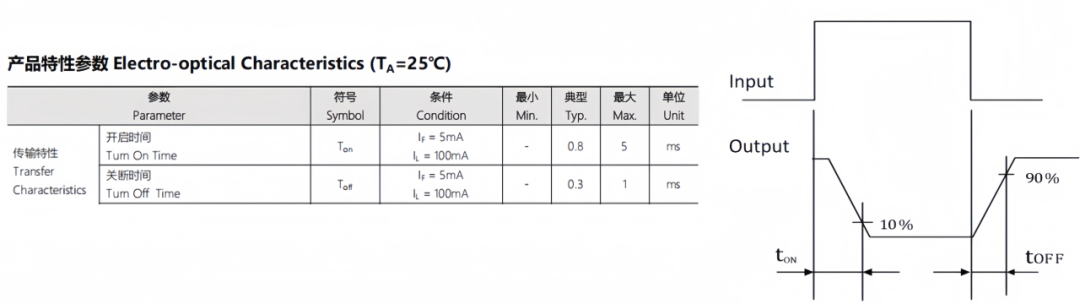

开关时间

开关时间（Ton/Toff）通俗来说，就是光继电器“反应快慢”的指标。简单讲，这两个时间值越小，就代表这个光继电器反应越迅速、动作越利索。可以把它想象成一个用光控制的开关：
Ton（开启时间）是指从你发出“打开”指令（给LED通电）开始，到输出端完全导通（达到90%电流）所需要的时间，这个时间越短，开关打开得越快；
Toff（关断时间）则是指从你发出“关闭”指令（断开LED电流）开始，到输出端完全关断（电流降至10%）所需要的时间，这个时间越短，开关关闭得越快。

典型应用场景

新能源与储能系统：用于电池包的充放电控制、电量监控与高压绝缘检测，保障系统安全运行；

工业自动化与测试设备：实现高速、无噪声的信号切换与精密测量；

通信与计算机系统：用于I/O板卡，实现多路信号的高效、隔离传输；

医疗设备、智能电表等领域：凭借优异电气特性，满足长期稳定运行的使用需求。

总结

光继电器作为信号隔离与电路控制的关键元件，其可靠应用不仅依赖于对核心参数的理解（如IFon/IFoff、Ton/Toff、Ron、VL和IL），更离不开对产品长期一致性、温度稳定性和工况适应性的综合考量。深刻洞察并应对这些挑战，是每一位工程师在工业控制、新能源汽车、能源及通信设备等高要求设计中，实现系统可靠、高效运行的基础。

我们不仅是产品的供应商，更致力于成为您在电路设计中的“可靠性伙伴”。依托深厚的技术积累与对应用场景的深入理解，我们不仅能提供具备卓越性能与稳定性的全系列光耦、光继电器产品，更能为客户提供精准的选型支持与解决方案，与您共同构筑面向高性能、高安全要求的电路系统，助力您的产品在市场竞争中行稳致远。

本文内容仅作设计参考，具体应用时请结合实际验证。如遇技术问题，欢迎联系群芯微获取进一步支持。
