TMC2240ATJ+T 告诉你：步进驱动选型的 4 个认知误区，80% 的工程师都踩过！

在工业自动化、3D 打印、医疗设备等领域，步进电机是精准运动控制的核心，而驱动芯片的选型直接决定了设备的稳定性、噪音水平和能效表现。但在实际工作中，很多工程师和采购往往陷入一些根深蒂固的认知误区，导致项目延期、成本超支甚至批量返工。

今天，我们就结合ADI Trinamic 的TMC2240ATJ+T这款工业级步进驱动芯片，拆解步进驱动选型中最容易踩的4 个大坑，帮你避开 90% 的选型弯路。

01误区一：只看峰值电流

这是最常见也最致命的一个误区。很多人选驱动时，第一眼只看"峰值电流" 这个参数，觉得数值越大，驱动能力越强。但实际上，峰值电流只是芯片H 桥能承受的瞬时最大电流（由过流保护 OCP 阈值限制），仅能维持微秒级时间，持续工作能力由 RMS（有效值）电流决定。

如果只按峰值电流选型，很容易出现 "标称 3A 驱动，实际只能跑 1.5A" 的情况，长时间超过 RMS 电流运行会导致芯片过热、保护频繁触发，甚至烧毁。

正确认知

·峰值电流(IMAX)：芯片H 桥能承受的瞬时最大电流，由过流保护 (OCP) 阈值决定，仅能维持极短时间

·满量程电流(IFS)：电流调节电路能输出的最大正弦波峰值电流，可通过IREF 引脚外接电阻调整

·RMS 电流 (IRMS)：芯片能长期连续稳定输出的电流，受封装散热能力限制，是实际选型的核心指标

TMC2240ATJ+T 实测表现（数据均来自官方规格书）

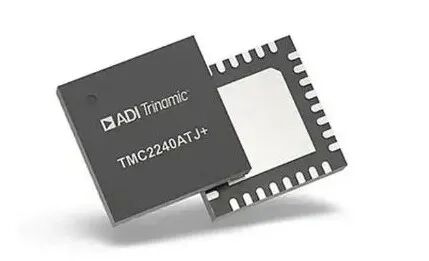

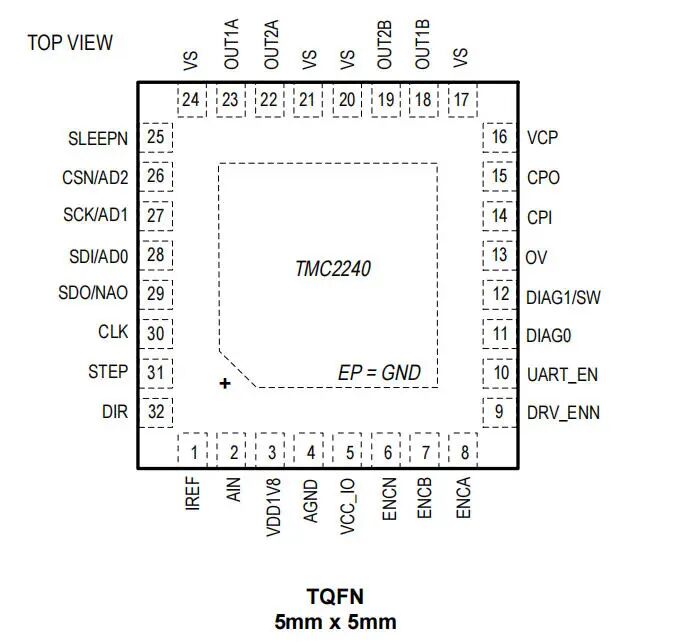

TMC2240ATJ+T 采用 5×5mm TQFN32 封装，25℃室温、四层 PCB 条件下：

·峰值电流：5.0A（OCP 限制，对应 3A 满量程电流档位）

·满量程电流：3.0A（可通过 IREF 外接 12kΩ~60kΩ 电阻在 1A~3A 之间调整）

·持续RMS 电流：2.1A（对应 3A 正弦波峰值）

其H 桥 FET 采用低阻工艺，总导通电阻（高端 + 低端）典型值仅 230mΩ，大幅降低了导通损耗，在相同散热条件下能输出更高的持续电流，避免了 "大标称、小能力" 的问题。

02误区二：必须外接采样电阻 电流检测才准确

传统步进驱动几乎都需要外接大功率采样电阻来检测电机电流，这已经成为行业惯例。很多工程师因此形成了 "没有采样电阻，电流检测就不准" 的固有认知。

但外接采样电阻带来的问题非常突出：

·占用大量 PCB 空间，增加布板难度

·产生 I²R 功率损耗，导致系统发热严重

·电阻本身的精度误差和温度漂移会直接影响电流检测准确性

正确认知

现代集成驱动技术已经实现了非耗散集成电流感应(ICS)，通过精确校准H 桥 FET 的导通压降来计算电流，完全不需要外接采样电阻，不仅精度更高，还能显著降低系统功耗和体积。

TMC2240ATJ+T 技术优势

TMC2240ATJ+T 内置了 Trinamic 专利的非耗散集成电流感应(ICS) 技术：

·完全消除了外部采样电阻的功率损耗，系统整体功耗降低约15%

·节省约30% 的 PCB 布板空间，特别适合小型化设备

·电流检测精度达±5%（7%~100% 满量程范围，RREF=12kΩ），不受外部电阻温漂影响，批量一致性更好

这也是为什么越来越多的工业设备厂商选择 TMC 系列驱动的重要原因 —— 一颗芯片就能解决驱动和电流检测的问题，大幅简化硬件设计。

03误区三：静音和高动态性能不可兼得

"要静音就只能低速，要高速高动态就必须接受噪音"，这是很多工程师的另一个常见误区。传统电流斩波驱动在高速运行时会产生明显的高频啸叫，而纯电压模式驱动虽然静音，但动态响应差，负载突变时容易丢步。

正确认知

先进的步进驱动芯片已经实现了双斩波模式无抖动切换，低速时用电压模式实现静音运行，高速时自动切换到电流模式保证高动态性能，两者可以完美兼顾。

TMC2240ATJ+T 解决方案

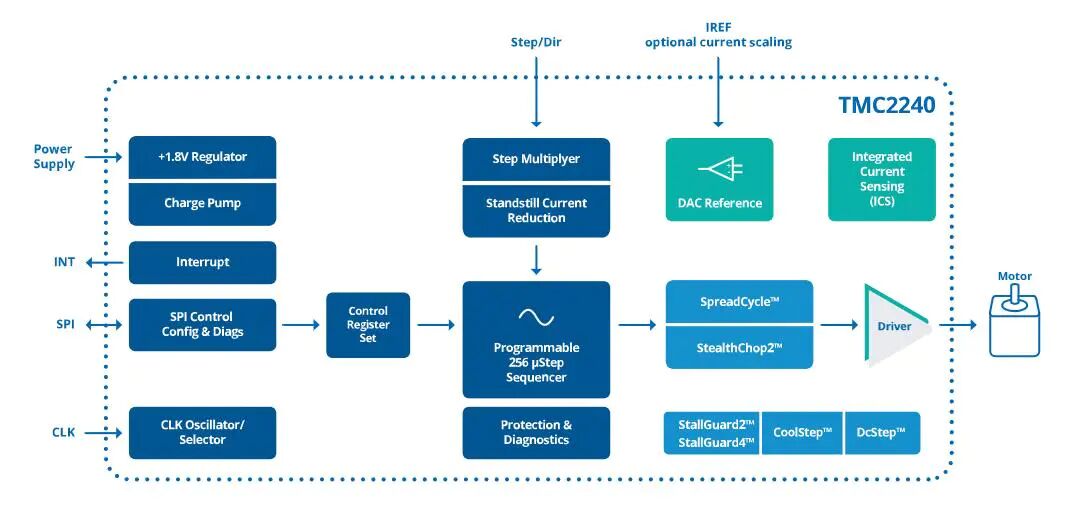

TMC2240ATJ+T 同时集成了两种成熟的斩波算法，官方明确支持StealthChop 与 SpreadCycle 的无抖动组合：

·StealthChop2：基于电压模式的静音斩波，低速和静止时几乎零噪音，适合医疗设备、办公自动化等对噪音敏感的场景

·SpreadCycle：基于电流模式的高动态斩波，高速运行时扭矩平稳，共振抑制效果好

通过设置TPWMTHRS速度阈值，芯片可以自动在两种模式之间平滑切换，真正实现"低速静如处子，高速动如脱兔"。同时，内置的MicroPlyer微步插值器能将低分辨率的STEP 信号自动插值到 256 微步，进一步提升运动平滑度，减少机械振动。

04误区四：堵转保护必须加限位开关或编码器

为了防止电机堵转烧毁，很多设计都会额外增加限位开关或编码器来检测位置和负载。这不仅增加了硬件成本和布线复杂度，还引入了更多的故障点（如开关接触不良、编码器干扰等）。

正确认知

无传感器负载检测技术已经非常成熟，通过检测电机反电动势的变化，可以精准判断负载大小和堵转状态，完全可以替代传统的机械限位开关，实现无传感器回零和过载保护。

TMC2240ATJ+T 核心功能

TMC2240ATJ+T 同时支持两代无传感器负载检测技术，分别适配不同斩波模式：

·StallGuard2：配合SpreadCycle 模式使用，负载检测精度高，响应速度快

·StallGuard4：配合StealthChop2 模式使用，静音运行时也能检测负载变化

基于这两项技术，TMC2240ATJ+T 可以实现：

·无传感器回零，省去机械限位开关

·实时监测电机负载，过载时自动停机保护

·配合CoolStep智能电流控制，根据负载动态调整驱动电流，最高节能75%

行业实测数据显示，采用 StallGuard 技术的设备，硬件成本降低约 20%，故障率降低约 30%，同时大幅减少了布线和装配工作量。

总结：好的驱动，应该让设计更简单

步进驱动选型不是简单的参数堆砌，而是要结合实际应用场景，综合考虑持续输出能力、功耗、噪音、可靠性和成本。TMC2240ATJ+T 凭借集成无损电流感应、双斩波模式、无传感器负载检测等核心技术，有效解决了传统驱动方案的诸多痛点，是36V 电压段工业级步进驱动的优选方案。
