突破便携消费电子 3 大核心痛点!SQ28704:2.4MHz 高频小型化 + 4A 大电流输出的五大核心优势
便携消费电子设备紧凑的 PCB 空间,对电源方案的小型化与高集成度提出了极致要求,传统方案难以兼顾尺寸与散热性能;电池供电场景下输入电压波动范围大,要求电源芯片在轻载到满载的全工况范围内保持高能效,同时具备超快动态响应能力;消费电子终端对供电稳定性与安全性要求严苛,需要电源芯片内置全套可靠的保护机制,同时降低待机功耗以延长续航。作为设备供电的核心组件,电源管理芯片的稳压 / 稳流 / 能效控制 / 安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商,佰祥电子本期为您深度解析 SQ28704 电源管理芯片。
SQ28704 典型应用原理图与外围器件选型参考
一、原生集成:一体化架构设计,适配便携消费电子需求
SQ28704 并非简单的控制电路与功率器件的组合拼接,而是立足于便携消费电子全场景需求的一体化原生架构设计。芯片内部集成了低导通电阻的同步降压主开关与同步开关 MOSFET、固定 2.4MHz 频率的瞬时 PWM 控制模块、内部软启动电路、输出自动放电模块、Power Good 电源状态指示模块、使能控制模块、100% 占空比低压差运行控制模块,以及过压、过流、短路、过热全链路硬件保护模块,无需额外搭建复杂的外围功能电路。在 DFN2×2-7 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡,完美适配机顶盒、USB Dongle、媒体播放器、智能手机的一站式解决方案。
SQ28704 不同输入电压下效率与输出电流对应曲线
二、五大核心技术亮点,破解便携消费电子设计痛点
SQ28704 是一款固定 2.4MHz 开关频率的同步降压 DC/DC 转换器,支持 2.5V 至 6.0V 的宽输入电压范围,可稳定输出最大 4A 的持续电流,上管 MOSFET 峰值电流限制典型值达 6.0A,内部集成了低 RDS (ON) 的主开关与同步开关、瞬态 PWM 控制电路、软启动电路及全套硬件保护功能,采用超紧凑的 DFN2×2-7 封装,可大幅缩减电源方案的 PCB 占用面积。
亮点一:核心精准调控技术
芯片采用瞬时 PWM 控制架构,可实现超快动态响应,完美适配负载快速波动的便携设备应用场景;支持 0.6V 高精度反馈基准电压,在 - 40℃至 125℃全温域内精度控制在 ±1.5% 以内,可通过外置电阻分压器精准编程输出电压,适配不同的终端供电需求;采用固定 2.4MHz 开关频率设计,可大幅缩小外置电感与电容的规格选型,有效降低电源方案的物料成本与 PCB 占用面积,实现终端产品的小型化设计。
SQ28704 典型应用下负载瞬态响应波形
亮点二:全工况高效运行控制
芯片内部集成的主开关与同步开关 MOS 管具备极低的导通电阻,上管 RDS (ON) 典型值 25mΩ,下管 RDS (ON) 典型值 17mΩ,可大幅降低全负载范围内的导通损耗,提升转换效率;支持 100% 占空比的 Dropout 运行模式,可在输入输出压差极小的工况下维持稳定输出,拓展了低压差场景的应用边界;在 3.3V 输入、1.8V 输出的典型应用中,全负载范围内可实现最高超 90% 的转换效率,大幅降低设备运行功耗与发热,适配电池供电设备的长续航需求。
亮点三:输出性能优化功能
芯片内置内部软启动功能,可有效抑制上电过程中的浪涌电流,软启动时间典型值 0.8ms,保障设备上电过程的平稳可靠,避免前端输入电源的电压波动;集成输出自动放电功能,内置 10Ω 典型值的放电电阻,可在关断状态下快速泄放输出电容的残余电荷,避免输出端电压过冲与悬空风险,保障后端负载器件的安全;内置 Power Good 电源状态指示功能,可精准监测输出电压状态,当反馈电压降至基准值的 86% 以下时 PG 信号拉低,升至 93% 以上时 PG 信号拉高,为系统级电源时序控制提供可靠支撑。
SQ28704 短路保护工况下输出电压与电流波形
亮点四:超低启动与静态功耗
芯片具备 23μA 的超低静态工作电流,可大幅降低轻载工况下的功率损耗,适配电池供电设备的待机续航需求;关断状态下的关断电流低至 0.1μA,可在设备休眠状态下实现近乎零功耗的关断控制,最大化延长电池使用寿命;具备 2.05V 典型值的输入欠压锁定 (UVLO) 阈值,搭配 200mV 的迟滞设计,可避免输入电压波动导致的芯片频繁启停,保障低压输入工况下的稳定启动与运行。
亮点五:全维度硬件安全保护
芯片内置打嗝模式的短路保护功能,可在输出短路故障时限制器件功耗,避免芯片与外围器件烧毁,故障解除后可自动恢复正常工作;集成逐周期过流保护功能,上管与下管 MOSFET 均配置独立的电流限制阈值,可精准抑制峰值过流风险,保障 4A 满载工况下的长期可靠运行;内置 150℃典型值的热关断保护功能,搭配 20℃的迟滞设计,当芯片结温超过阈值时自动关断功率器件,温度回落至 130℃以下时自动重启,有效避免过热导致的器件永久性损坏。

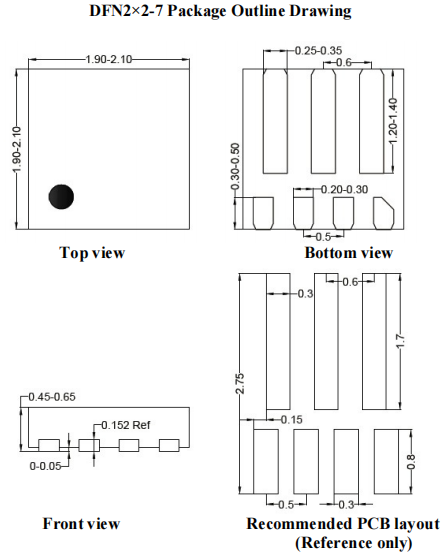

SQ28704 DFN2×2-7 封装 PCB Layout 设计参考
三、产品核心价值与定位
总体而言,SQ28704 绝非一款简单的 “电源管理芯片”,而是矽力杰针对便携消费电子场景,在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍,充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片可广泛应用于机顶盒、USB Dongle、媒体播放器、智能手机等各类便携消费电子终端,同时也可适配其他对电源方案尺寸、能效、动态响应有严苛要求的低压大电流供电场景。作为矽力杰的核心合作代理商,佰祥电子不仅提供原装正品的 SQ28704 全系列芯片,更将持续结合客户的实际产品应用场景,提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持,助力您的终端产品在便携消费电子领域实现更高效、更可靠的落地。随着消费电子终端不断向小型化、低功耗、高可靠性方向发展,电源芯片的集成度与综合性能成为产品设计的核心竞争力,SQ28704 凭借一体化的架构设计与均衡的性能表现,可完美适配新一代便携终端的供电设计需求,为客户提供高性价比、高可靠性的一站式电源解决方案。
