‌TPS99001-Q1 系统管理控制器数据表总结

文件下载：tps99001-q1.pdf

‌一、产品概述

‌

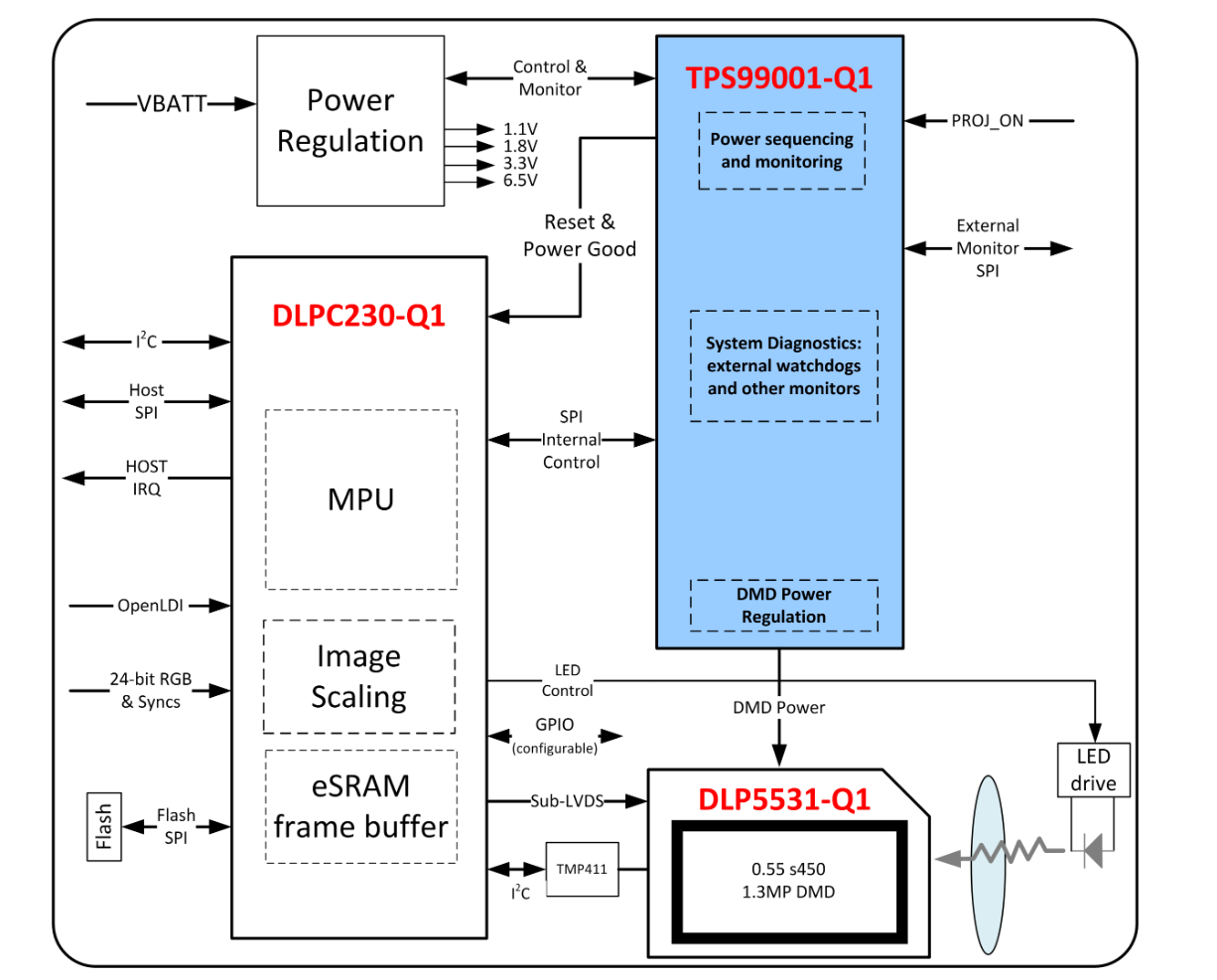

TPS99001-Q1 是适用于 DLP553x-Q1 和 DLP462x-Q1 芯片组的系统管理控制器，与 DLPC23x-Q1 DMD 显示控制器共同工作。该器件是专为汽车高级照明应用（如高分辨率前照灯和自适应远光灯 ADB）设计的汽车级系统管理器件。

‌二、主要特性‌

1. ‌汽车级认证‌：符合 AEC-Q100 标准，温度等级 2（-40°C 至 +105°C），ESD 防护等级 HBM Class 2、CDM Class C4B
2. ‌电源管理功能‌：
   • 高级电源监控、排序和保护电路
   • 两个裸片温度监控器、MCU 外部看门狗计时器和时钟频率监控器
   • 具有奇偶校验、校验和密码寄存器保护的 SPI 端口
   • 独立的系统监控 SPI 端口
3. ‌DMD 电压稳压器‌：片上可生成 +16V、+8.5V 和 -10V DMD 控制电压
4. ‌ADC 功能‌：12 位 ADC，每帧支持高达 63 个时间序列样本

‌三、技术规格‌

1. ‌电气特性‌：
   • 工作电压：3.3V IO 电源、3.3V 数字电源、3.3V 模拟电源
   • DMD 复位稳压器输入：5.5V 至 7V
   • 工作温度：-40°C 至 +105°C（环境温度）
2. ‌ADC 性能‌：
   • 输入范围：0.1V 至 1.6V
   • 积分非线性：±4 LSB
   • 有效位数：10 位
3. ‌稳压器输出‌：
   • VOFFSET：8.25V 至 8.75V（典型值 8.5V），输出电流 0.1mA 至 16.3mA
   • VBIAS：15.5V 至 16.5V（典型值 16V），输出电流 0.1mA 至 1.5mA
   • VRESET：-10.5V 至 -9.5V（典型值 -10V），输出电流 -0.1mA

‌四、功能描述‌

1. ‌ADC 子系统‌：包含 32:1 输入多路复用器和双采样保持电路，支持与 DMD 序列对齐的采样

‌五、应用实现‌

1. ‌典型应用‌：汽车前照灯系统
2. ‌电源架构建议‌：
   • 输入：6-18V 电池电源
   • 预稳压器输出 6.5V（推荐 LM25118）
   • 3.3V、1.8V 和 1.1V 电源（推荐 TPS62150）
3. ‌布局指南‌：
   • 注意电源/大电流信号布线
   • 敏感模拟信号与高速数字信号隔离
   • 采用开尔文连接进行电流检测

‌六、封装信息‌

• 封装类型：100 引脚 HTQFP（PZP）
• 封装尺寸：14.00mm × 14.00mm
