探索DLP651LE数字微镜器件：特性、应用与设计要点

在电子显示技术的不断发展中，数字微镜器件（DMD）凭借其卓越的性能和广泛的应用前景，成为了众多工程师关注的焦点。今天，我们就来深入了解一下德州仪器（TI）推出的DLP651LE 0.65 WXGA数字微镜器件，探讨它的特性、应用以及在设计过程中需要注意的要点。

文件下载：dlp651le.pdf

一、DLP651LE特性剖析

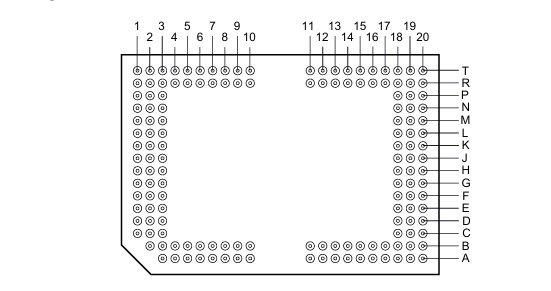

1.1 基本参数

DLP651LE采用0.65英寸对角线微镜阵列，具备WXGA（1280 × 800）的显示分辨率，微镜间距为10.8µm，微镜倾斜角为±12°（相对于平面），还支持角落照明，为高分辨率显示提供了坚实的基础。其2×LVDS输入数据总线设计，能够高效地传输数据，确保图像的流畅显示。

1.2 芯片组构成

该芯片组由DLP651LE DMD、DLPC4430显示控制器、DLPA100电源和电机驱动器以及DLPA200微镜驱动器组成。这是DLP650LE的成本优化版本，采用性能增强型密封封装，专为实现需要16:10宽高比和出色亮度的应用而设计。这种集成化的设计不仅提高了系统的稳定性和可靠性，还降低了设计成本和难度。

二、DLP651LE的应用领域

2.1 智能照明

在智能照明领域，DLP651LE可以通过精确控制微镜的倾斜角度，实现对光线的精准调制，从而实现个性化的照明效果。例如，在博物馆、展览馆等场所，可以根据展品的特点和展示需求，调整灯光的亮度、颜色和投射角度，为观众提供更加优质的参观体验。

2.2 投影设备

企业投影仪和教育投影仪是DLP651LE的主要应用场景之一。其高分辨率和出色的亮度表现，能够满足大型会议室和教室的投影需求，为观众呈现清晰、鲜艳的图像和视频。此外，DLP技术的快速响应时间和高对比度，也使得投影画面更加生动、逼真。

三、技术规格详解

3.1 绝对最大额定值

了解器件的绝对最大额定值对于确保其安全可靠运行至关重要。DLP651LE在电源电压、输入电压、时钟频率和环境温度等方面都有明确的限制。例如，LVCMOS核心逻辑的电源电压Vcc范围为 -0.5V至4V，LVDS接口的时钟频率fcLOCK最大为400MHz。在设计过程中，必须严格遵守这些参数，避免超出范围导致器件损坏。

3.2 推荐工作条件

为了实现器件的最佳性能，需要在推荐工作条件下使用。这些条件包括电源电压、时钟频率、温度范围等。例如，LVDS接口的时钟频率推荐为320 - 330MHz，阵列温度在长期运行时应控制在10 - 70℃之间。在实际应用中，应根据具体情况合理调整工作条件，以确保器件的稳定性和可靠性。

3.3 电气特性

DLP651LE的电气特性包括输出电压、输入电流、电源电流等参数。这些参数直接影响到器件的性能和功耗。例如，在Vcc = 3V，IoH = -20mA的条件下，高电平输出电压VoH为2.4V；在Vcc = 3.6V，loL = 15mA的条件下，低电平输出电压VoL最大为0.4V。在设计电路时，需要根据这些参数合理选择外围元件，以保证电路的正常工作。

3.4 定时要求

定时要求对于确保数据的准确传输和处理至关重要。DLP651LE的定时要求包括时钟周期、脉冲持续时间、建立时间和保持时间等。例如，DCLK_A和DCLK_B的时钟周期最短为3.03ns，D_A(15:0)和SCTRL_A在DCLK_A之前的建立时间最短为0.35ns。在设计时钟电路和数据传输电路时，必须严格按照这些定时要求进行设计，以避免数据丢失或错误。

四、设计要点与注意事项

4.1 布局设计

DLP651LE DMD是高速多层PCB设计，需要遵循一定的布局准则。使用mini电源平面用于VOFFSET和MBRST[0:15]，DMD_P3P3V（3.3V）和地需要使用实心平面。PCB的目标阻抗为50 Ω ±10%，LVDS走线为100 Ω ±10%差分。推荐使用8层堆叠设计，并合理规划各层的功能，以减少信号干扰和电磁辐射。

4.2 电源供应

正确的电源供应对于器件的正常运行至关重要。DLP651LE需要VSS、VBIAS、VCC、VCCI、VOFFSET和VRESET等电源，并且电源的上电和下电顺序必须严格按照规定进行。在电源上电时，VCC和VCCI必须在VOFFSET加上第一个时间延迟周期（tD1）之前启动并稳定；在电源下电时，VCC和VCCI必须在VCC2放电到指定的接地限制范围内后才能停止供电。此外，还需要注意电源的纹波和噪声，以确保器件的稳定性和可靠性。
