深入了解ADS8344：一款高性能16位8通道A/D转换器

在电子设计领域，模拟到数字的转换是一个关键环节，它直接影响着系统的数据采集和处理能力。德州仪器（Texas Instruments）的ADS8344 A/D转换器凭借其出色的性能和丰富的特性，成为了众多工程师的首选。今天，我们就来深入探讨一下这款转换器。

文件下载：ads8344.pdf

一、ADS8344概述

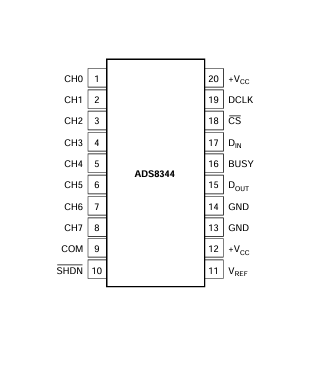

ADS8344是一款具有同步串行接口的8通道、16位采样A/D转换器。它采用单电源供电，电压范围为2.7V至5V，支持8通道单端或4通道差分输入，转换速率最高可达100kHz，SINAD（信纳比）为84dB。此外，它还提供了QSOP - 20和SSOP - 20两种封装形式，适用于多种应用场景。

（一）特性亮点

1. 引脚兼容：与ADS7844引脚兼容，方便工程师进行升级和替换。
2. 宽电源范围：2.7V至5V的单电源供电，增加了其在不同电源环境下的适用性。
3. 多通道输入：支持8通道单端或4通道差分输入，可满足多样化的信号采集需求。
4. 高速转换：最高100kHz的转换速率，能够快速准确地完成模拟信号到数字信号的转换。
5. 低功耗：典型功耗在100kHz吞吐量和+5V电源下仅为10mW，还具备关机模式，可将功耗降低至15µW以下。

（二）应用领域

ADS8344的特性使其在多个领域都有广泛的应用，包括数据采集、测试和测量设备、工业过程控制、个人数字助理以及电池供电系统等。

二、技术参数详解

（一）绝对最大额定值

了解器件的绝对最大额定值对于正确使用和保护器件至关重要。ADS8344的绝对最大额定值包括模拟输入到地的电压范围为 - 0.3V至+Vcc + 0.3V，数字输入到地为 - 0.3V至+6V，功率耗散为250mW，最大结温为150°C等。需要注意的是，超过这些额定值可能会对器件造成永久性损坏。

（二）电气特性

ADS8344在不同电源电压（+5V和+2.7V）下的电气特性有所不同，但都表现出了出色的性能。

1. 分辨率：均为16位，能够提供高精度的数字输出。
2. 模拟输入：具有特定的输入范围、电容和泄漏电流等参数，确保信号的准确采集。
3. 系统性能：无丢失码、积分线性误差、偏移误差、增益误差等指标都在合理范围内，保证了系统的稳定性和准确性。
4. 采样动态特性：包括转换时间、采集时间、吞吐量速率等，影响着信号采集的速度和效率。
5. 动态特性：总谐波失真、信号 - （噪声 + 失真）比、无杂散动态范围等指标反映了其在处理动态信号时的性能。
6. 参考输入：外部参考电压范围为100mV至+Vcc，参考输入的稳定性对转换结果有重要影响。
7. 数字输入/输出：采用CMOS逻辑家族，具有特定的逻辑电平、数据格式等，方便与其他数字电路接口。
8. 电源要求：不同电源电压下的静态电流和功率耗散不同，工程师需要根据实际应用选择合适的电源。

（三）典型特性

文档中还给出了在+5V和+2.7V电源电压下的典型特性曲线，这些曲线直观地展示了ADS8344在不同条件下的性能表现，如电源电流与温度、电源电压的关系等。通过分析这些曲线，工程师可以更好地了解器件的工作特性，优化设计。

三、工作原理分析

（一）架构与基本操作

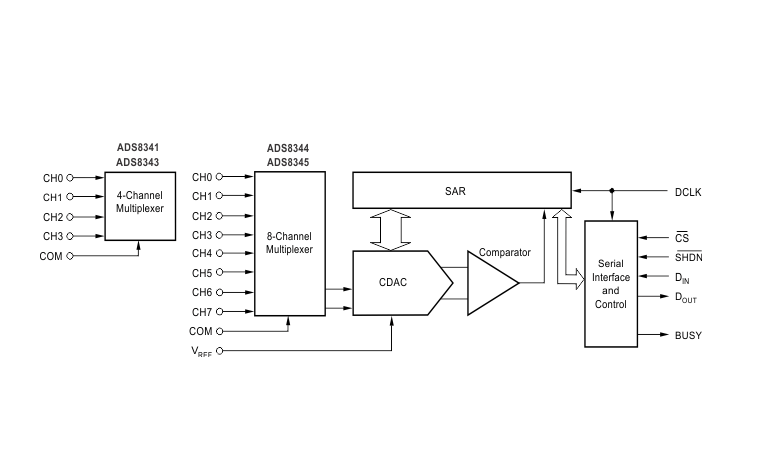

ADS8344是一款经典的逐次逼近寄存器（SAR）A/D转换器，基于电容重新分配架构，本身包含采样和保持功能。它需要外部参考电压和外部时钟，工作在2.7V至5.25V的单电源下。外部参考电压可以在500mV至+Vcc之间变化，直接决定了转换器的输入范围。模拟输入通过8通道多路复用器提供，可以是单端或差分输入，具体配置可通过数字接口选择。

（二）模拟输入

模拟输入的多路复用器可以根据控制位选择不同的输入通道和输入模式（单端或差分）。在保持模式下，内部电容阵列会捕获+IN和 - IN输入之间的电压差。输入电流取决于转换速率，在采样期间，源需要对内部采样电容充电。

（三）参考输入

外部参考电压设定了模拟输入范围。参考电压的变化会影响每个数字输出代码的模拟电压权重（LSB大小），进而影响偏移和增益误差以及数字输出的噪声。在使用较低参考电压时，需要注意提供干净的布局和低噪声的电源、参考和输入信号。

（四）数字接口

ADS8344具有四线串行接口，与多种微处理器家族兼容。控制字节通过DIN引脚串行提供，其中包含了启动位、通道选择位、单端/差分选择位和电源模式选择位等。通过这些控制位，工程师可以灵活地配置转换器的工作模式。

（五）时钟模式

ADS8344支持外部串行时钟和内部时钟两种模式。在外部时钟模式下，外部时钟控制数据的移位和A/D转换步骤；在内部时钟模式下，转换器内部生成转换时钟，减轻了微处理器的负担。

（六）数据格式

输出数据采用直二进制格式，方便后续的数据处理和分析。

四、实际应用中的考虑因素

（一）功耗管理

ADS8344有全功率、自动掉电和关机三种功率模式。在实际应用中，工程师需要根据转换速率和工作模式合理选择功率模式，以降低功耗。例如，在转换速率较高且频繁进行转换时，全功率模式和自动掉电模式的功耗差异可能不大；但当转换频率较低时，自动掉电模式可以显著降低功耗。

（二）噪声处理

ADS8344本身的噪声地板极低，但在实际应用中，仍然需要考虑噪声的影响。可以通过平均数字代码或应用数字滤波器来降低噪声。对于直流信号，平均转换结果可以有效减少过渡噪声；对于交流信号，数字滤波器可以提高信噪比。

（三）布局设计

为了获得最佳性能，ADS8344的物理布局至关重要。由于其SAR架构对电源、参考、接地连接和数字输入的干扰较为敏感，因此需要确保电源干净、参考电压稳定、接地良好，并避免外部瞬态电压的影响。在布局时，应尽量靠近器件放置旁路电容，对电源和参考电压进行低通滤波。

五、总结

ADS8344是一款功能强大、性能出色的A/D转换器，适用于多种应用场景。工程师在使用时，需要深入了解其特性、技术参数和工作原理，合理选择电源、时钟模式和功率模式，注意噪声处理和布局设计，以充分发挥其优势，实现高质量的数据采集和处理。希望通过本文的介绍，能帮助大家更好地掌握ADS8344的设计和应用。你在使用ADS8344的过程中遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
