PROFIBUS光纤转换器在热电厂控制系统改造中的创新实践

PROFIBUS光纤转换器在热电厂控制系统改造中的创新实践
一、PROFIBUS简介
PROFIBUS是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。它具有高速、可靠、灵活等特点，传送速度可在9.6kbaud~12Mbaud范围内选择，并且当总线系统启动时，所有连接到总线上的装置应该被设成相同的速度。
支持点对点和主从通信模式，能够灵活适应不同类型的现场设备，网络可以包含多达126个DP从站，每个从站都可以有自己的I/O模块，方便系统扩展，广泛适用于制造业自动化、流程工业自动化等领域。
二、PROFIBUS光纤模块的工作原理
PROFIBUS光纤模块的主要功能是将PROFIBUS-DP总线信号转换为光信号进行传输，然后在接收端再将光信号转换回PROFIBUS-DP总线信号。它采用专用的光纤通信芯片设计电路，通过光信号在光纤中传输数据。光信号具有抗电磁干扰能力强、传输距离远等优点，能够有效解决PROFIBUS总线在长距离传输和复杂电磁环境下的通信问题。
光纤接口：
1、 光纤波长：多模：850nm、1310 nm；
2、 单模：1310 nm、1550nm；
3、 传输光纤：多模：50/125、62.5/125、100/140um；
4、 单模：8.3/125、9/125um、10/125um；
5、 传输距离：多模2KM；单模：20KM；
6、 光纤接口类型：ST接口。
其它指标：
1、 电流电源：DC9-30V ；150mA；
2、 外形尺寸：40mm×110mm×74mm；
3、 工作温度：-10-70℃；
4、 相对湿度：≤90%(无冷凝)；
5、 存放温度：﹣40～80℃。

项目背景

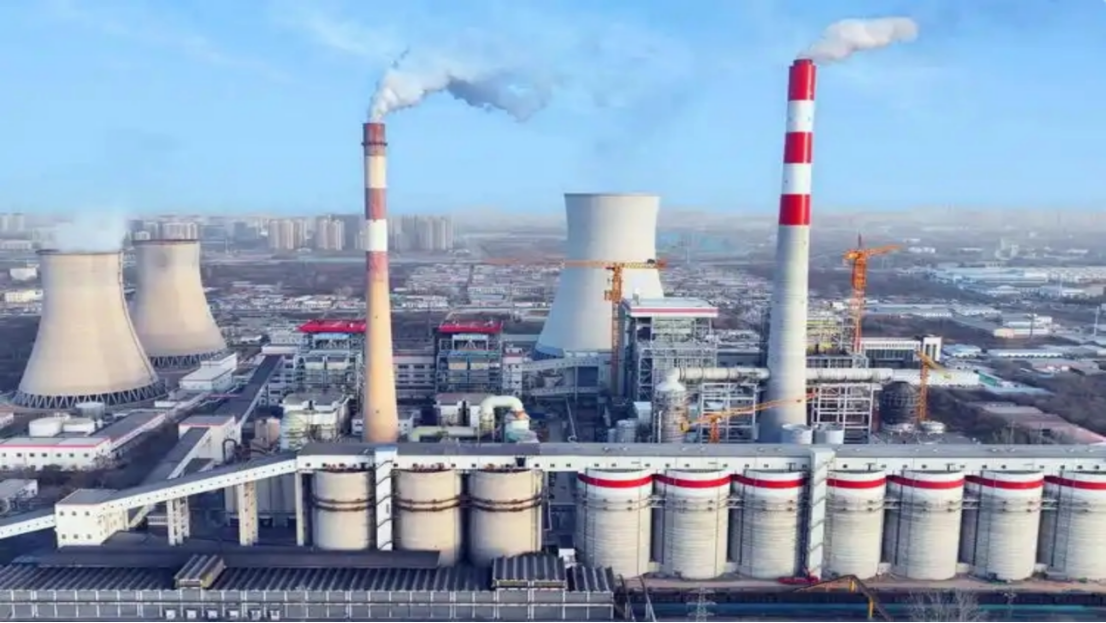

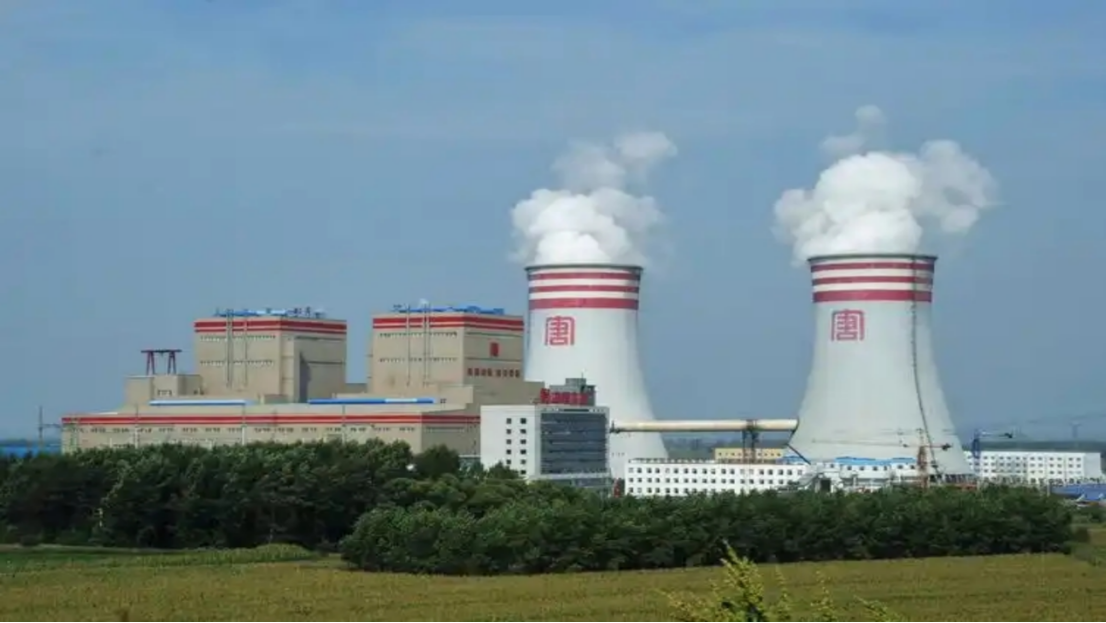

华北某热电厂原有控制系统采用传统PROFIBUS-DP电缆网络，连接西门子S7-400PLC与远程I/O站。厂区环境复杂，高压变频器、大功率电机产生的电磁干扰严重，导致通信频繁中断，实时数据丢失率月均达15次，严重影响机组安全运行。传统铜缆在长达300米的通信距离上信号衰减明显，维护人员需频繁进入高温高压区域排查故障，存在安全风险且维护成本高昂。
解决方案
我们提出“光电隔离、分段管理”的改造方案：在PLC主站与各工艺段（锅炉控制、汽机监控、除灰系统）之间部署PROFIBUS光纤转换器，将电信号转换为光信号传输。核心采用支持9.6Kbps-12Mbps自适应速率的双模光纤转换器，具备信号再生与隔离功能。西门子PLC通过CP443-5扩展模块接入光纤网络，形成主干冗余环网，各子站通过光纤分支器接入。
实施过程与原理拓扑图
实施分为三个阶段：首先在中央控制室部署主站光纤转换器，与西门子PLC通过标准PROFIBUS接头连接；随后沿原有桥架敷设阻燃型单模光缆，替代原有电缆；最后在锅炉房、汽机房等6个关键区域安装从站转换器，连接本地ET200M分布式I/O站。
拓扑结构呈现“星型冗余”特征：
西门子S7-400PLC → 主站光纤转换器 →（光缆主干环网）
↓ ↓ ↓
锅炉控制站 汽机监控站 除灰系统站
（光纤） （光纤） （光纤）
↓ ↓ ↓
现场仪表 执行机构 传感器
光纤转换器内置的微处理器实时监测信号质量，当光功率低于阈值时自动切换冗余路径，切换时间小于50ms。光电转换模块完全隔离了地电位差，彻底消除了共模干扰。

应用效果与项目实施前后对比
改造后系统连续运行12个月未发生通信中断。对比数据显示：
- 信号稳定性：误码率从10⁻⁶提升至10⁻¹²，数据包丢失率降至0.01%以下
- 维护成本：年均故障排查次数由47次减至3次，维护工时减少85%
- 安全效益：避免了高温区域人工排查，年减少高危作业32人次
- 扩展能力：通信距离从300米限制扩展至20公里，为未来扩建预留空间
行业推广与前景展望
该方案为高干扰工业环境提供了标准化改造路径。在煤化工、钢铁冶炼等场景中，可推广“先诊断、后分段、再冗余”的实施方法。随着PROFINET技术发展，支持多协议转换的光电融合设备将成为下一代方向。我们正在研发集成光纤转换与边缘计算功能的智能网关，实现故障预测与频谱分析一体化。

总结：创新突破与工程智慧
本次改造的创新点在于：提出了“电磁敏感度分级评估”方法，针对不同干扰源特性定制光电隔离策略；开发了PROFIBUS信号质量与光功率双维度监测系统，实现故障预判。工程实践中，我们创新地利用原有桥架空间布置微束光缆，节省改造工期40%。这种“以光代电”的思路不仅解决了眼前问题，更为热电厂数字化转型铺设了高质量数据通道，体现了自动化工程师“用适宜技术解决本质问题”的专业智慧。未来，随着工业光网络标准化推进，此类改造模式将成为传统工业设施升级的典范路径。
