安森美隔离式双通道IGBT栅极驱动器：NCx575y0系列的深度解析

在电子工程领域，IGBT（绝缘栅双极型晶体管）的应用极为广泛，而其栅极驱动器的性能对整个系统的稳定性和效率起着关键作用。今天我们就来深入探讨安森美（onsemi）的NCx575y0系列隔离式双通道IGBT栅极驱动器，包括NCD57530、NCV57530、NCD57540和NCV57540这几款产品。

文件下载：onsemi NCx575x0隔离式双通道IGBT栅极驱动器.pdf

产品概述

NCx575y0系列是高电流双通道隔离式IGBT栅极驱动器，具有从输入到每个输出的5kVrms内部电流隔离，以及两个输出通道之间的功能隔离。该系列器件输入侧可接受3.3V至20V的偏置电压和信号电平，输出侧最高可承受32V的偏置电压。此外，它还接受互补输入，并为系统设计提供了Disable（NCx57540）或Enable（NCx57530）以及死区时间控制的独立引脚。这些驱动器采用CASE 752AJ SOIC - 16宽体封装，通道间绝缘性能得到增强。

NCx57530简化框图

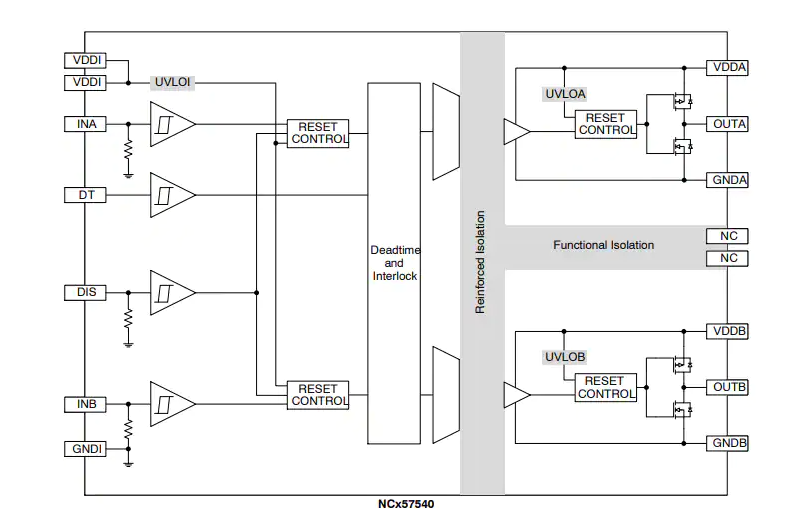

NCx57540简化框图

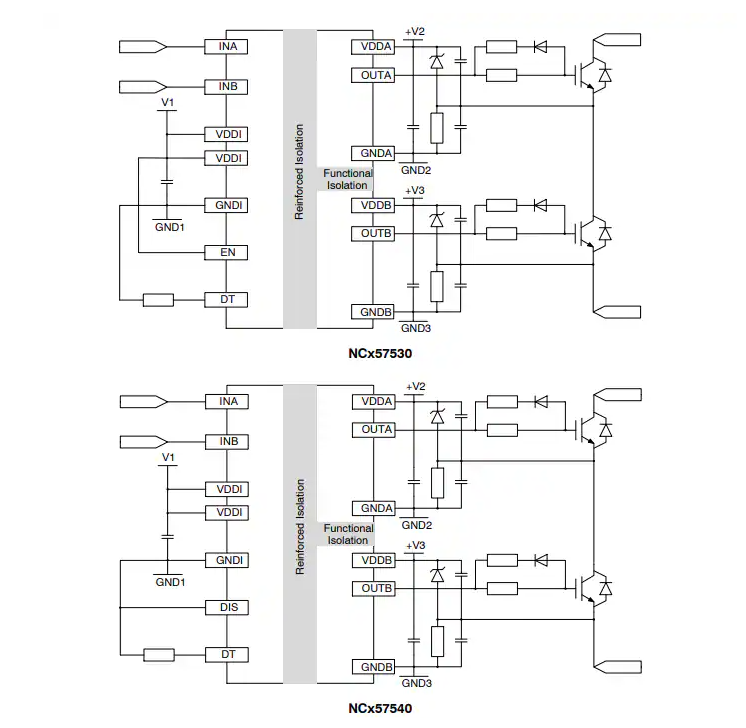

典型应用（有死区时间）

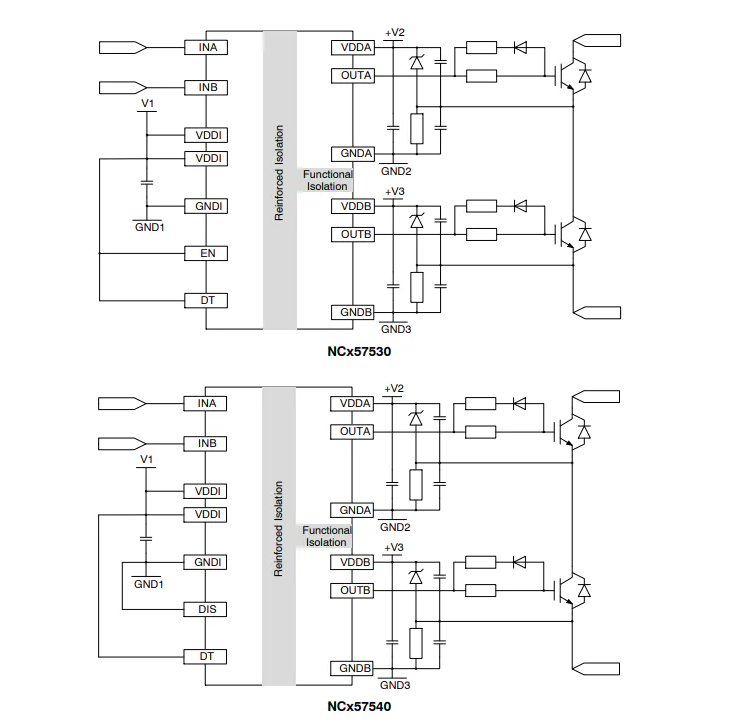

典型应用（无死区时间）

产品特性亮点

高输出电流与灵活配置

• 具有±6.5A的高峰值输出电流，可灵活配置为双低侧、双高侧或半桥驱动器。这种灵活性使得它能够适应不同的应用场景，满足多样化的设计需求。

  可编程控制与保护功能

• 支持可编程的重叠或死区时间控制，通过Dead Time（DT）引脚可以方便地调整死区时间，避免半桥电路中的交叉导通问题。
• NCx57540具有Disable引脚，可用于电源排序时关闭输出；NCx57530则配备Enable引脚，实现对驱动器的独立控制。
• 在短路时能够对IGBT栅极进行钳位，保护IGBT免受损坏，提高系统的可靠性。

  高速性能与精准匹配

• 传播延迟短且匹配精确，确保信号的快速响应和准确传输，减少信号失真。

  严格的电源管理与逻辑兼容性

• 所有电源都具有严格的欠压锁定（UVLO）阈值，保证在电源电压不稳定时系统的正常工作。
• 支持3.3V、5V和15V逻辑输入，具有良好的逻辑兼容性。

  高隔离性能与可靠性

• 输入到每个输出具有5kVrms的电流隔离，输出通道之间的差分电压为1.5kVrms，满足1200V工作电压要求（符合VDE0884 - 11标准）。
• 具有高共模瞬态抗扰度（CMTI），能够有效抵抗共模干扰，保证系统在复杂电磁环境下的稳定运行。

  环保与汽车级应用支持

• 采用CASE 752AJ封装，提高了输出通道之间的绝缘性能。
• NCV前缀的产品适用于汽车和其他有特殊场地和控制变更要求的应用，经过AEC - Q100认证且具备PPAP能力。
• 该系列产品无铅、无卤素/BFR，符合RoHS标准，体现了环保理念。

典型应用场景

该系列驱动器在多个领域都有广泛的应用，包括电动汽车充电器、电机控制、不间断电源（UPS）、工业电源、太阳能逆变器以及汽车应用等。这些应用场景对IGBT的性能和可靠性要求较高，而NCx575y0系列正好能够满足这些需求。

引脚功能与参数详解

引脚功能

引脚名称	编号	输入/输出	描述
INA	1	输入	非反相栅极驱动器输入，定义OUTA。有125kΩ等效下拉电阻，确保无输入信号时输出为低。
INB	2	输入	非反相栅极驱动器输入，定义OUTB。有125kΩ等效下拉电阻，确保无输入信号时输出为低。
VDDI	3, 8	电源	低压侧电源，需连接高质量旁路电容到GND。
GNDI	4	电源	低压侧接地。
DIS（NCx57540）/EN（NCx57530）	5	输入	DIS高电平时同时将OUTA和OUTB置低；EN低电平时同时将OUTA和OUTB置低。
DT	6	输入	死区时间引脚，用于配置两个输出的顺序，死区时间可通过连接到GNDI的外部电阻RDT调整。
GNDB	9	电源	通道B的接地。
OUTB	10	输出	通道B在高压侧的输出，与低压侧和通道A电流隔离。
VDDB	11	电源	通道B的高压侧电源，需连接高质量旁路电容到GNDB。
NC	7, 12, 13	-	内部未连接，引脚存在与否取决于封装类型。
GNDA	14	电源	通道A的接地。
OUTA	15	输出	通道A在高压侧的输出，与低压侧和通道B电流隔离。
VDDA	16	电源	通道A的高压侧电源，需连接高质量旁路电容到GNDA。

安全与绝缘参数

符号	参数	值	单位
VIORM	最大工作绝缘电压	1200	VPK
VIOWM	最大工作绝缘电压	870	VRMS
VIOTM	最高允许过电压	8400	VPK
ECR	外部爬电距离	8.0	mm
ECL	外部电气间隙	8.0	mm
DTI	绝缘厚度	17.3	μm

绝对最大额定值

符号	参数	最小值	最大值	单位
VDDI - GNDI	低压侧电源电压	-0.3	22	V
VDDA - GNDA	通道A高压侧电源电压	-0.3	36	V
VDDB - GNDB	通道B高压侧电源电压	-0.3	36	V
VOOTA	通道A栅极驱动器输出电压	GNDA - 0.3	VDDA + 0.3	V
VOOTB	通道B栅极驱动器输出电压	GNDB - 0.3	VDDB + 0.3	V
IPK - SRC	栅极驱动器输出源电流	-	6.5	A
IPK - SNK	栅极驱动器输出灌电流	-	6.5	A

工作模式分析

半桥驱动器模式

适用于有高侧和低侧PWM信号的应用。该模式下，驱动器提供互锁功能，防止高侧和低侧输出同时激活，同时通过DT引脚可调整死区时间，避免交叉导通。

独立通道模式

允许完全独立甚至重叠的PWM信号分别驱动输出。此时DT引脚需连接到VDDI，禁用互锁功能和死区时间发生器，使通道A和B能完全独立驱动。

设计注意事项

死区时间设置

死区时间的设置至关重要，它可以通过连接在DT引脚和GNDI之间的电阻RDT进行调整。当RDT在20kΩ至500kΩ之间时，死区时间可通过公式$t{DT}(ns) ≈10 ×R{DT}$ (kΩ)估算。但需注意，RDT值过高时可能会引入噪声，因此RDT应尽量靠近驱动器引脚，并减小回路面积。当RDT低于20kΩ时，虽然可以实现低于200ns的死区时间，但可能不完全遵循上述公式。

输入引脚处理

未使用的输入引脚INA、INB、DIS应连接到GNDI，未使用的EN引脚应连接到VDDI，以确保系统的稳定性。

电源与布局

• 电源去耦：为了可靠地驱动IGBT栅极，需要使用合适的外部电源电容。对于大多数应用，并联100nF + 4.7μF的低ESR陶瓷电容是一个不错的选择；对于栅极电容超过10nF的IGBT模块，则需要更高的去耦电容（如100nF + 10μF）。电容应尽可能靠近驱动器的电源引脚。
• 冷却多边形：在驱动具有较高栅极电容的IGBT且使用较高开关频率时，为GNDA和GNDB提供冷却多边形非常重要，以帮助散热。
• 低电感布线：由于从驱动器输出到IGBT栅极的电流路径较大，所有布线应尽量降低电感，即采用宽而短的走线，减少信号传输过程中的干扰。

总结

安森美NCx575y0系列隔离式双通道IGBT栅极驱动器凭借其高输出电流、灵活的配置、丰富的控制功能、高隔离性能和良好的可靠性，在IGBT驱动领域具有显著优势。在实际设计中，工程师需要根据具体的应用场景和需求，合理选择工作模式、设置死区时间、处理输入引脚，并优化电源和布局，以充分发挥该系列驱动器的性能，设计出高效、稳定的IGBT驱动系统。你在使用这类驱动器的过程中遇到过哪些问题呢？欢迎在评论区分享交流。
