电磁触控屏介绍

电磁屏幕既不属于电容屏，也不属于电阻屏，而是独立于上述两种屏幕的一个单独存在。电磁屏幕的基本原理是靠电磁笔操作过程中和面板下方的感应器产生的磁场变化来识别滑动，相比于目前主流的电容屏幕来说两者的实现原理不同，因此主要应用也不尽相同，由于电磁屏幕拥有纵向的感应，也就是我们所说的压感，所以电磁屏幕特别适合手写以及绘画。电磁屏需要用压感笔才能进行触摸操控，不同于普通电阻或电容式触摸屏，不可以用手指直接触控。

1.被动式，又称为无电池笔技术，Wacom主导市场，其主专利在2007年11月过期；太瀚是台湾唯一开发出被动式电磁感应触控方案的厂商。电动牙刷也近似被动式电磁感应技术，只是电转换不佳，相当耗电。

2.主动式，笔需要置入电池，发射讯号。笔的体积、重量受限于电池大小，除Wacom外，其他台厂或美国厂商都是主动式的技术。主动式电磁感测其电磁笔会主动发射特定频率的电磁讯号至数位板上X/Y轴天线阵列，数位板下方则设有一片金属层。

3.被动式电磁感测的电磁笔内不需装电池而有共振电路，数位板经由天线发射交流的电磁场，电磁笔接收交流电磁场的能量并储存起来，接着由电磁笔发射电磁讯号回数位板；数位板和笔有着双向天线，数位板下方同样也设有一片金属层。缺点为能量转换效率低于1/200。

4.比较主动式与被动式，主动式在省电、感测距离和杂讯、纪录率方面较有优势，被动式则在方便性和笔的重量上具优势，然而，使用者是否感到好用才是最关键所在，被动式具有人机介面上的优势。

5.不同于Wacom的被动式解决方案采用可变电容原理，太瀚利用可变电感，不需要额外的直流稳压器，也不需要调变IC，且利用笔尖推动铁粉心，使用漆包多股铜线，笔内有2个铁磁心，工作频率约375KHz，随压力变化。

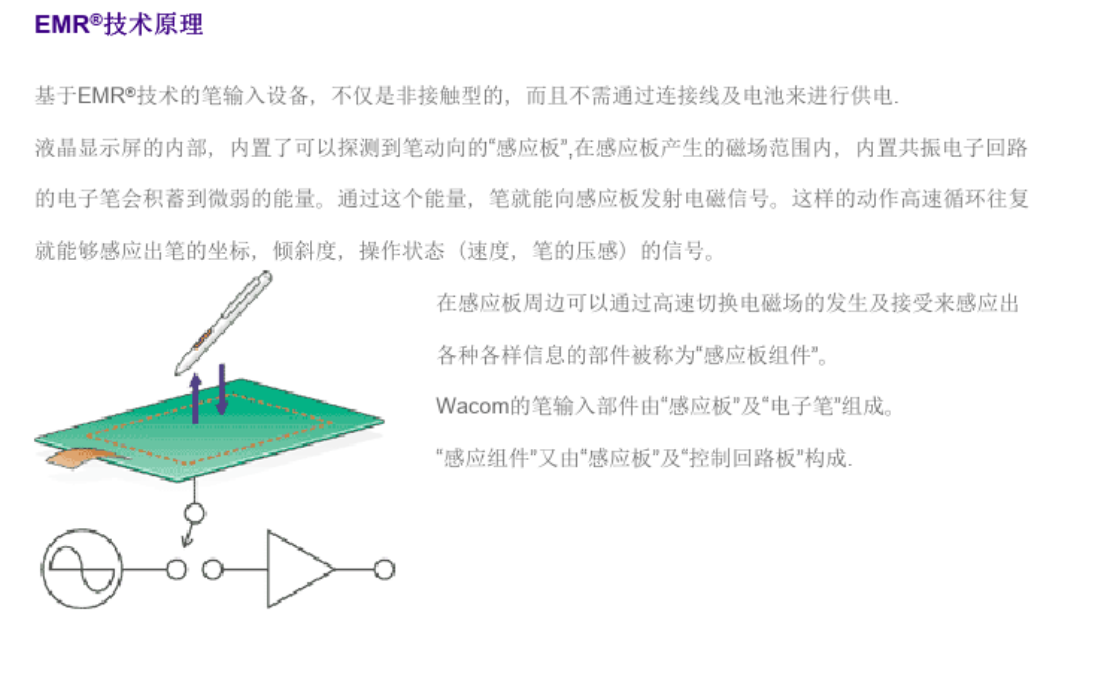

EMR为 Electro Magnetic Resonance technology的缩写，这样采用该技术的触控屏也被称为电磁式触控屏。和我们常见的电容屏或电阻屏不同，其基本原理是通过一支电磁笔发射电磁信号，和显示屏幕背后的电磁感应板进行交互，当电磁笔靠近触控屏时，触控屏后面的电磁感应板会感应到笔的电磁信号从而使电磁感应板下的感应线产生变化，根据水平方向和垂直方向的天线阵列接收信号，电磁笔为讯号发射端（transceiver），天线阵列为讯号接收端（receiver），通过磁通量的变化计算获得笔所在的X、Y坐标位置。 而且由于电磁笔拥有纵向的压力感应器，当用户通过电磁笔写画的时候，当笔尖受力的时候，压力通过笔芯传递到压力感应器，压力的变化导致电磁笔发出的电磁信号发生变化，电磁感应板能够根据感应信号显现出不同的压感，电磁屏的精细程度可以做到高分辨率0.012mm，所以电磁屏被应用到绘画行业，绘画手感和用笔在画纸上的效果一样（这是电容红外所不能及的）。

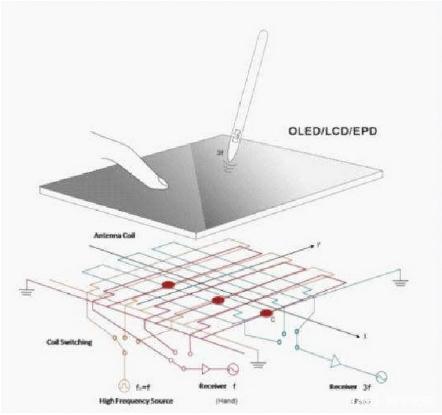

电磁式触控屏结构图

优点：原笔迹书写，精度高，高透光率、高解析度，拥有Z轴感应能力。适合用来绘图，手写辨识等等，非常适合在文字缝隙里划线、批注、记事、绘画等，这就是Davinci Board的中高端版本采用它的原因。电磁式触控模块有可挠式特生，可以搭配软件显示器。

缺点：就是依靠手写笔的电磁发射来定位，操作时必须使用电磁笔。所以使用e-ink屏的电子阅读器产品，都是电磁感应式的触摸，不能用手操作。

电磁感应触控屏特点：

电磁感应触摸技术是较早应用于便携式IT产品的技术，它的特征是需要一支“笔”，而不是手指。这支笔能够发射电磁波，通过接收装置感应到笔在屏幕上方的位置，就可进行定位。

在其它触摸屏的精度问题尚未解决时，早期的PDA、电子词典与手写板等都使用了这种方式。直到现在，电磁感应式触摸屏还在手机和平板电脑上发挥作用。电磁感应式触摸屏结构简单，利于手写输入文字，还可以和其它触摸屏集成在一起，因此广受欢迎。

电磁式触控屏工作原理

透明电磁天线板既可以应用于侧入式背光源，也可以应用于直下式背光源；不透明则只能用在侧入式背光源。

1、侧入式LED背光源

侧光式 LED背光源，是把 LED晶粒配置在液晶屏幕的四周边缘，再搭配导光板，让 LED背光模块发光时，把从屏幕边缘发射的光透过导光板输送到屏幕中央的区域去，这样整体就有了背光量，可让液晶屏幕显示画面。

优点：

①、可使用较少的LED晶料，节省成本；

②、能够打造出比较轻薄的机身。

缺点：

①亮度不均匀，四周亮度高，中间亮度低。

②侧入式背光源在大尺寸的有一定的安全隐患；

③侧入式背光源稳定性较差，综合成本较高。

2、直下式背光源

直下式是把 LED晶粒均匀地配置在液晶面板的后方当作发光源，使背光可以均匀传达到整个屏幕，画面细节更细腻逼真。

优点：

①画面受光、受热均匀，色彩画面更细腻。

②稳定性强、无安全隐患；

③综合成本低；

缺点：机身厚

按电磁笔分为有源和无源：

1、有源电磁笔（主动笔）：有源笔通过内置电池发射电磁信号，使用时不论电磁笔是否在电磁屏附近都可持续发射电磁信号，电磁信号强，响应速度更快、可做大尺寸、功耗低、抗干扰能力更强，但是电磁笔成本高，需要安装电池或充电。大尺寸只能用有源笔。笔体积受制于电池大小，重量。

2、无源电磁笔（被动笔）：无源电磁相对有源功耗高，只能做小尺寸，最大可以做到22寸，边角信号弱、只能单笔触控，优点是电磁笔不需要电源、便携设备的触控笔可做的很小。无源笔对天线板的要求比有源笔高，同样小尺寸的情况下有源笔的方案比无源笔要贵。无源电磁笔不靠近电磁屏，接收不到电磁能量，随距离越远，信号越弱，但因无需电池，轻便，对笔无要求，对于20寸以下，更有优势。目前市面上小尺寸偏多，如电子商务签名板，pos机，电子阅读器等。

ETP是 EMR Touch Panel的缩写，ETP是将电磁感应天线及投射式电容图形融合，让单片张SENOR上同时带有笔及手指两种触控方式，它的优点是可以节省过去电磁屏繁杂的生产流程，也能让整体设备更为轻薄。
