在电子设计领域,模数转换器(ADC)的性能直接影响着整个系统的精度和稳定性。今天我们要深入探讨的是德州仪器(Texas Instruments)的ADS1271,一款24位的delta - sigma ADC,它在DC精度和AC性能方面都有着出色的表现。
文件下载:ads1271.pdf
一、ADS1271概述


ADS1271是一款集卓越DC精度与优异AC性能于一身的24位delta - sigma ADC。它由一个先进的6阶斩波稳定delta - sigma调制器和一个低纹波线性相位FIR滤波器组成。调制器用于测量差分输入信号$V{IN}=(AINP - AINN)$ 与差分参考$V{REF}=(VREFP - VREFN)$ ,数字滤波器则接收调制器信号并提供低噪声数字输出。
| 为了在速度、分辨率和功耗之间进行权衡,ADS1271支持三种工作模式:高速模式、高分辨率模式和低功耗模式。不同模式下的性能总结如下: | 模式 | 数据速率 (SPS) | 通带 (Hz) | SNR (dB) | 噪声 (uVRMS) | 功耗 (mW) |
|---|---|---|---|---|---|---|
| 高速模式 | 105,469 | 47,777 | 106 | 9.0 | 92 | |
| 高分辨率模式 | 52,734 | 23,889 | 109 | 6.5 | 90 | |
| 低功耗模式 | 52,734 | 23,889 | 106 | 9.0 | 35 |

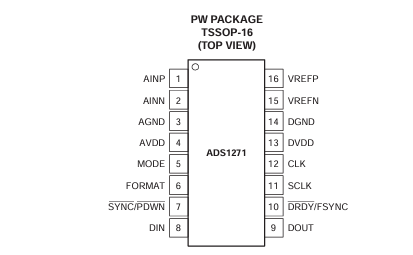

二、关键特性分析
2.1 电气特性
ADS1271的电气特性涵盖了模拟输入、电压参考输入、数字输入/输出等多个方面。
- 模拟输入:测量差分输入信号$V_{IN}=(AINP - AINN)$ ,绝对输入电压范围为$AGND - 0.1V$ 到$AVDD + 0.1V$ ,共模输入电压为2.5V。不同模式下的差分输入阻抗有所不同,高速和高分辨率模式为16.4kΩ,低功耗模式为32.8kΩ。
- 电压参考输入:参考输入电压$V_{REF}=(VREFP - VREFN)$ 范围为2.0V到2.65V,不同模式下的参考输入阻抗也不同,高速和高分辨率模式为4.2kΩ,低功耗模式为8.4kΩ。
- 数字输入/输出:数字输入的高电平阈值$V{IH}$ 为0.7DVDD到DVDD,低电平阈值$V{IL}$ 为DGND到0.3DVDD;数字输出的高电平$V{OH}$ 为0.8DVDD到DVDD,低电平$V{OL}$ 为DGND到0.2DVDD。
2.2 工作模式选择
| 通过MODE引脚可以选择不同的工作模式: | MODE引脚状态 | 模式选择 |
|---|---|---|
| 逻辑低 (DGND) | 高速模式 | |
| 浮空 (负载$C < 100 pF$ ,$R > 10 MΩ$ ) | 高分辨率模式 | |
| 逻辑高 (DVDD) | 低功耗模式 |
需要注意的是,改变模式会清除内部偏移校准值,如果使用板载偏移校准,模式改变后需要重新校准。
2.3 串行接口
为了方便与微控制器或DSP连接,ADS1271提供了两种串行接口格式:SPI和Frame - Sync。
- SPI格式:是一种简单的只读接口,数据准备好后由DRDY输出指示,并在SCLK的下降沿以MSB优先的方式移出。
- Frame - Sync格式:类似于音频ADC常用的接口,用户需要提供帧同步信号FSYNC和串行时钟SCLK,数据以MSB优先或左对齐的方式输出。
三、应用注意事项
3.1 电源供应
ADS1271需要两个电源:DVDD(1.65V - 3.6V)和AVDD(4.75V - 5.25V),最佳性能时$DVDD = 1.8V$ 。对于两个电源,建议使用靠近器件引脚的10µF钽电容和0.1µF陶瓷电容进行旁路,或者使用单个10µF陶瓷电容。电源应尽量减少噪声,避免与产生电压尖峰的设备共享。
3.2 接地平面
可以使用连接AGND和DGND引脚的单个接地平面,如果使用单独的数字和模拟接地,应在转换器处将它们连接在一起。
3.3 数字输入
建议使用50Ω串联电阻对数字输入进行源端匹配,电阻应靠近数字源的驱动端放置,以减少数字线路上的振铃。
3.4 模拟/数字电路布局
模拟电路(输入缓冲器、参考)和相关走线应集中放置,并远离数字电路(DSP、微控制器、逻辑),避免数字走线跨越模拟走线,以减少噪声耦合和串扰。
3.5 参考输入
建议在参考输入VREFP和VREFN之间直接使用10µF钽电容和0.1µF陶瓷电容,参考输入应由低阻抗源驱动,最佳参考的宽带噪声应小于3µVRMS,对于噪声较高的参考,可能需要外部参考滤波。
3.6 模拟输入
模拟输入引脚必须进行差分驱动,可使用真正的差分驱动器或变压器(AC应用)。模拟输入走线(AINP、AINN)应作为一对从缓冲器到转换器进行短而直接的布线,并远离数字走线。在模拟输入引脚之间直接使用1nF - 10nF电容,每个模拟输入到地的电容应不大于差分电容的1/10(通常为100pF),以保持AC共模性能。
四、总结
ADS1271凭借其出色的DC和AC性能、灵活的工作模式以及方便的串行接口,成为了工业测量、振动/模态分析、声学等领域的理想选择。在设计过程中,严格遵循应用注意事项,合理布局电路和选择外部元件,能够充分发挥ADS1271的性能优势,为系统的高精度和稳定性提供保障。各位工程师在实际应用中,不妨根据具体需求深入挖掘ADS1271的潜力,你是否在使用类似的ADC时遇到过一些挑战呢?欢迎在评论区分享你的经验。
-
