探索LM98714：高性能模拟前端的卓越之选

在当今数字化色彩复印机、扫描仪及其他图像处理应用领域，对高性能信号处理解决方案的需求与日俱增。TI推出的LM98714，作为一款高度集成的16位、45 MSPS信号处理芯片，凭借其出色的性能和丰富的特性，成为众多工程师的理想之选。今天，我们就来深入剖析这款芯片的奥秘。

文件下载：lm98714.pdf

1. 核心特性与应用领域

1.1 特性亮点

• 输出灵活：支持LVDS/CMOS输出，满足不同系统的接口需求。
• 采样多样：具备CDS或S/H处理功能，适用于CCD或CIS传感器。
• 通道独立：每个通道可进行独立的增益/偏移校正，以及数字黑电平校正。
• 输入可控：可编程输入钳位电压，提供最大1.2或2.4伏的输入范围。
• 时序灵活：集成了灵活的CCD/CIS传感器时序发生器。

1.2 应用场景

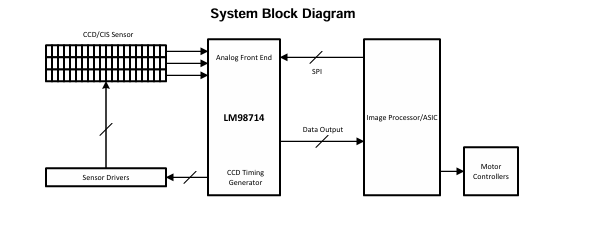

LM98714广泛应用于多功能外设、传真设备、平板或手持式彩色扫描仪以及高速文档扫描仪等领域，为这些设备提供了高质量的信号处理能力。

2. 芯片详细解析

2.1 架构与性能

LM98714采用创新架构，实现了高速信号处理。通过相关双采样（CDS）或采样保持（S/H）输入，结合8位可编程增益放大器（PGA）、±9位偏移校正DAC和独立控制的数字黑电平校正环路，确保了信号的高精度处理。其16位ADC具有出色的动态性能，噪声底低至 -74dB，在图像再现链中表现卓越。

2.2 关键参数

参数	详情
ADC分辨率	16位
ADC采样率	45 MSPS
INL	±23 LSB（典型值）
通道采样率	15/22.5/30 MSPS
PGA增益步长	256步
PGA增益范围	0.7至7.84x

3. 工作模式与功能

3.1 输入时钟配置

LM98714的时钟输入支持LVDS或CMOS电平，可选择像素频率（PIXCLK）或ADC频率（ADCCLK）。通过内部配置寄存器，可实现不同模式下的时钟乘法或不乘法操作，以适应不同的应用需求。

3.2 多种工作模式

• Mode 3：三通道输入，同步像素采样，最大通道速度为15 MSPS/通道，ADC采样率为45 MSPS。
• Mode 2：两通道输入，同步像素采样，适用于具有奇偶像素的CCD传感器，最大通道速度为22.5 MSPS/通道，ADC采样率为45 MSPS。
• Mode 1a：单通道输入，可进行一至五种颜色的顺序行采样，最大通道速度为30 MSPS/通道，ADC采样率为30 MSPS。
• Mode 1b：每行一个通道输入，顺序行采样，三通道处理，最大通道速度为30 MSPS/通道，ADC采样率为30 MSPS。

3.3 输入偏置与钳位

芯片输入通常通过薄膜电容进行交流耦合，可在采样保持（S/H）或相关双采样（CDS）模式下工作。在S/H模式下，通过输入钳位开关可设置输入引脚的直流偏置点，确保信号的准确处理。而CDS模式对直流偏置点的要求相对较低，可通过内部电阻分压器提供偏置电压。

3.4 自动黑电平校正

LM98714提供自动黑电平校正环路，可在扫描前或扫描开始的前几行进行校准，确保ADC输出的黑像素达到目标值。通过像素平均、目标黑电平设置、偏移积分和行平均等功能，实现了黑电平的精确校正。

3.5 内部时序生成

芯片集成了灵活的内部时序发生器，可为CCD和CIS传感器提供时钟信号。通过寄存器控制，可调整传感器时钟信号的极性、时序和占空比，满足不同传感器的需求。

4. 编程与寄存器配置

4.1 串行接口

通过三总线串行接口（SCLK、SEN、SDIO）可对LM98714的配置寄存器进行读写操作。在操作过程中，主输入时钟（INCLK）必须保持活跃。

4.2 寄存器映射

芯片采用寄存器分页系统，通过页寄存器可访问不同页面的配置寄存器。这些寄存器涵盖了操作模式选择、采样模式配置、增益设置、黑电平校正等多个方面，为系统的灵活性和可配置性提供了保障。

5. 典型应用与注意事项

5.1 典型应用电路

在典型应用中，需根据输入时钟类型（LVDS或CMOS）正确配置时钟引脚的电阻。同时，要保持LVDS差分对路径的100-Ω阻抗，以确保信号的稳定传输。

5.2 注意事项

• ESD防护：该芯片易受静电放电（ESD）损坏，操作时需采取适当的防护措施。
• 文档更新：及时关注文档更新，以获取最新的产品信息和技术支持。

LM98714以其卓越的性能、丰富的功能和灵活的配置，为图像处理应用提供了强大的支持。作为电子工程师，我们应充分利用其特性，设计出更加高效、稳定的系统。在实际应用中，还需不断探索和实践，以发挥芯片的最大潜力。你在使用类似芯片时遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
