深入解析DAC8820：一款高性能16位数字模拟转换器

在电子工程师的日常工作中，数字模拟转换器（DAC）是不可或缺的重要组件。今天我们要详细探讨的就是TI公司的DAC8820，一款16位并行输入乘法型数字模拟转换器，它具有诸多出色的特性，适用于多种应用场景。

文件下载：dac8820.pdf

特性亮点

高精度与低噪声

DAC8820的差分非线性（DNL）为±0.5 LSB，积分非线性（INL）为±1 LSB，并且具备16位单调性，这保证了转换的高精度。同时，其低噪声特性达到了10 nV/√Hz，在对噪声敏感的应用中表现出色。

低功耗设计

该芯片的功耗极低，正常工作时IDD电流在不同电源电压下有不同表现。例如，在VDD = +4.5 V至+5.5 V，逻辑输入条件满足时，IDD为3 - 5 µA；在VDD = +2.7 V至+3.6 V时，IDD为1 - 2.5 µA。这种低功耗设计使得它在电池供电的设备中具有很大优势。

宽电源电压范围

模拟电源电压范围为+2.7 V至+5.5 V，这使得它可以适应多种电源环境，增加了设计的灵活性。

快速响应与高带宽

其建立时间仅为0.5 µs，能够快速响应输入信号的变化。参考带宽达到8 MHz，参考输入范围为±15 V，支持4象限乘法参考，可满足高速信号处理的需求。

应用领域

DAC8820的应用十分广泛，涵盖了自动测试设备、仪器仪表、数字控制校准以及工业控制PLC等领域。在这些应用中，它的高精度、低噪声和快速响应特性都能发挥重要作用。

技术细节剖析

绝对最大额定值

了解芯片的绝对最大额定值对于正确使用芯片至关重要。DAC8820的电源电压、数字输入电压、输出电压等都有明确的限制范围。例如，Voo到GND的电压范围为 -0.3至+7 V，超出这些范围可能会对芯片造成永久性损坏。

电气特性

• 静态性能：分辨率为16位，不同型号的相对精度有所差异，如DAC8820IB为+2 LSB，DAC8820IC为±1 LSB。
• 输出特性：输出电流为1.66 mA（VREF = 10 V时），输出电容与代码有关，典型值为50 pF。
• 参考输入：VREF范围为 -15 V至+15 V，输入电阻（单极性）在4.5 - 7.5 kΩ之间。

电源要求

VDD范围为2.7 - 5.5 V，不同工作条件下IDD电流不同，这需要我们在设计电源电路时进行合理考虑。

交流特性

输出电流建立时间为0.5 µs，参考乘法带宽在VREF = 5 VPP，Data = FFFFh时为8 MHz，这些特性决定了芯片在交流信号处理方面的能力。

典型特性曲线分析

文档中给出了大量的典型特性曲线，如线性误差与数字输入代码的关系、积分非线性与VREF、VDD的关系等。这些曲线可以帮助我们直观地了解芯片在不同条件下的性能表现，从而在实际应用中进行合理的参数设置和优化。

工作原理

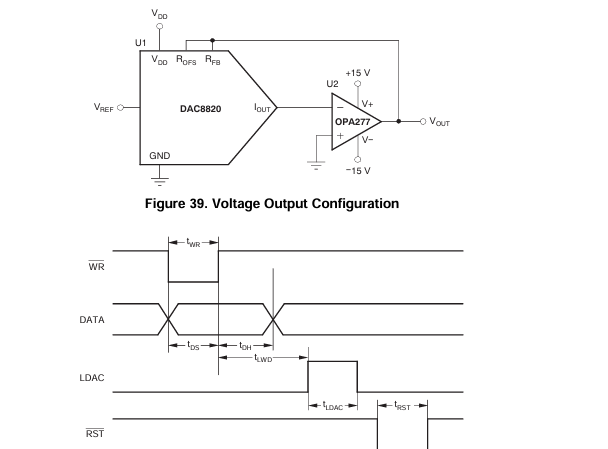

DAC8820采用R - 2R梯形结构，其中三个最高有效位（MSB）进行了分段处理。每个2R支路可以切换到GND或IOUT端子，通过外部I/V转换器运放将IOUT端子保持在虚拟地电位。外部参考输入（VREF）决定了DAC的满量程电流，R - 2R梯形网络对外部参考呈现6 kΩ±25%的与代码无关的负载阻抗。

应用电路设计

乘法模式THD与频率关系

在不同的数字代码设置下，DAC8820的双极性4象限乘法模式总谐波失真（THD）与频率的关系不同。通过合理选择外部运放和滤波器，可以优化THD性能。

稳定性电路

在电流 - 电压（I/V）设计中，为了避免增益峰值，可添加补偿电容C1（典型值为4 pF至20 pF），以保证电路的稳定性。

双极性输出电路

利用双运放如OPA2277，DAC8820可以实现双极性输出，输出电压范围为 -VREF至+VREF。

可编程电流源电路

将DAC8820集成到电路中可以实现改进的Howland电流泵，用于精确的V/I转换。通过合理选择电阻和电容，可以实现双向电流流动和高电压合规性。

总结

DAC8820是一款性能出色的16位数字模拟转换器，具有高精度、低噪声、低功耗等优点，适用于多种应用场景。在实际设计中，我们需要深入了解其技术细节和典型特性，根据具体需求进行合理的电路设计和参数优化。同时，要注意芯片的绝对最大额定值，避免因超出范围而损坏芯片。大家在使用过程中有没有遇到过什么特别的问题呢？欢迎在评论区分享交流。
