纳祥科技暖风机方案：采用无继电器架构实现电压调控，省去电磁元件

随着生活品质提升，用户对取暖设备需求更精细，既要求即开即热高效制暖，又兼顾安全节能与空间美学。

传统暖风机存在体积笨重、安全隐患、安装方式单一等问题。纳祥科技为本次客户打造的台挂两用暖风机方案，集极速制热与安全防护于一体，外围简洁，生产成本可控，精准满足现代家居与小型办公环境需求。

PART 01

方案概述

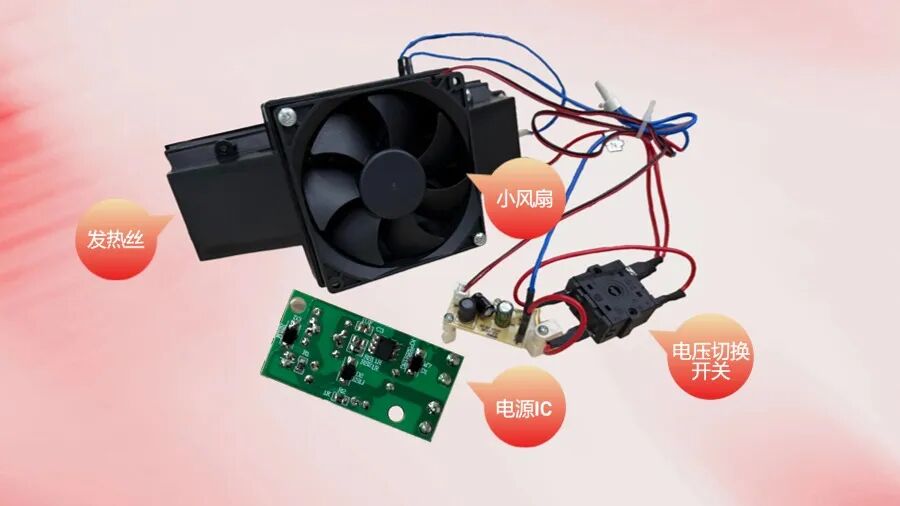

本方案基于PTC发热技术，其核心部件有电源IC、小风扇、发热丝、电压切换开关等，通过旋转开关实现“常温”、“低热”（800-1000W）、“高热”（2000W）3档调节与关机。

其核心优势在于：

极简电路设计：通过机械旋钮直接切换串联电阻网络调整电压，省去电磁元件，降低故障率与成本。

PTC自限温保护：PTC发热丝具备自动控温功能，遇高温时电阻增大、功率下降以防过热。

安全防护：无明火设计，内置多重过热保护与阻燃材料。

操作简单：机械式旋转开关，经久耐用，一目了然。

PART 02

方案原理

方案接入220V交流电后，电源IC转为低压直流供电。旋转开关通过切换电阻网络调节PTC发热丝电压：低热档半功率工作，高热档满负荷制热。PTC随温度升高自动增大电阻限流防过热。

当用户旋转开关至不同档位时：

关：整个电路断开，所有部件不工作。

常温：仅风扇电机回路接通，空气流通但不加热。

低热：风扇电机回路 + PTC发热体半功率回路接通。

高热：风扇电机回路 + PTC发热体全功率回路接通。

PART 03

功能模块

①电源管理模块：

电源IC，将AC 220V转换为稳定的12V/0.5A低压直流电，为控制电路和其他部件供电，具备过压、过流保护。

②主控与驱动模块：

旋转开关、驱动电路，接收用户指令，根据档位调整输出到 PTC 发热丝和小风扇的电压。

③风扇送风模块：

低噪声小风扇，强制对流，将PTC产生的热量快速、均匀地送出。

④PTC加热模块：

发热丝为核心发热元件，通电后迅速升温，由风扇将热量吹出。

⑤安全防护模块：

温度传感器、保险丝、阻燃外壳等，防止短路造成的电流过大。

PART 04

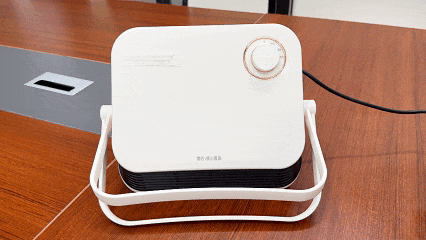

方案演示

下面，我们将为您展示本方案——

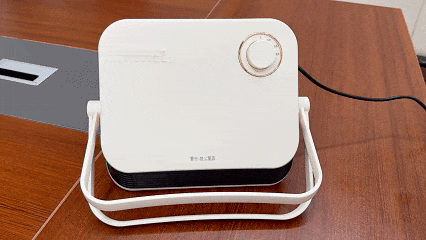

①接入电源后，旋转开关进入常温档

②再次旋转开关，按需选择低热档、高热档

PART 05

方案总结

本方案是一款高度集成化、智能化的安全取暖方案，它利用PTC发热丝自限温特性，结合电子控制技术与安全设计，平衡了性能、安全与体验，适用于浴室、客厅、卧室、办公室等多种场所。
