前言

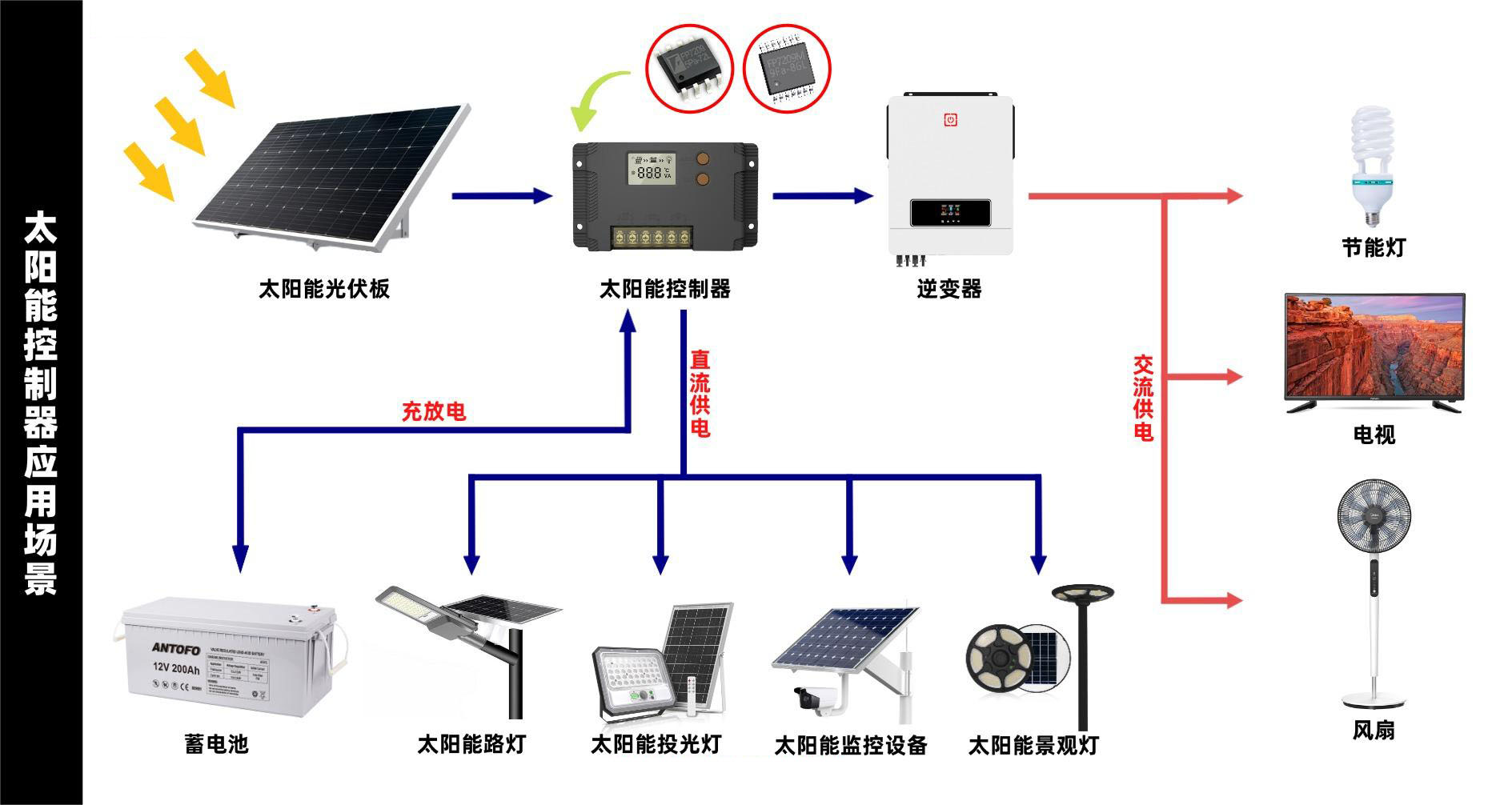

太阳能是一种环保，可再生的能源，近年来越来越受到人们的关注。太阳能控制器是太阳能发电系统中不可或缺的组成部分。市面上有很多种太阳能控制器，其中MPPT（最大功率点跟踪）技术是目前市场上广泛应用的先进技术之一。备受认可和推崇。那么，为什么我们要选择MPPT太阳能控制器呢？在选择太阳能控制器时，我们常常面临单节电池升压、两节升压、三节升压等选项。更重要的是，为什么单节电池升压方案显得有些格外值得考虑？因为它是众多方案中效率好且最省钱的方案。

对此，雅欣推出两个可应用在MPPT太阳能控制器、PWM太阳能控制器上的芯片方案：单节电池升压9V、12V、24V方案和单节电池升压30V，36V，42V，48V方案。大家可根据实际需求和预算来选择最合适自己的方案，实现在实际应用中更节能、更高效的太阳能发电系统。

一、单节电池升压9V、12V、24V方案

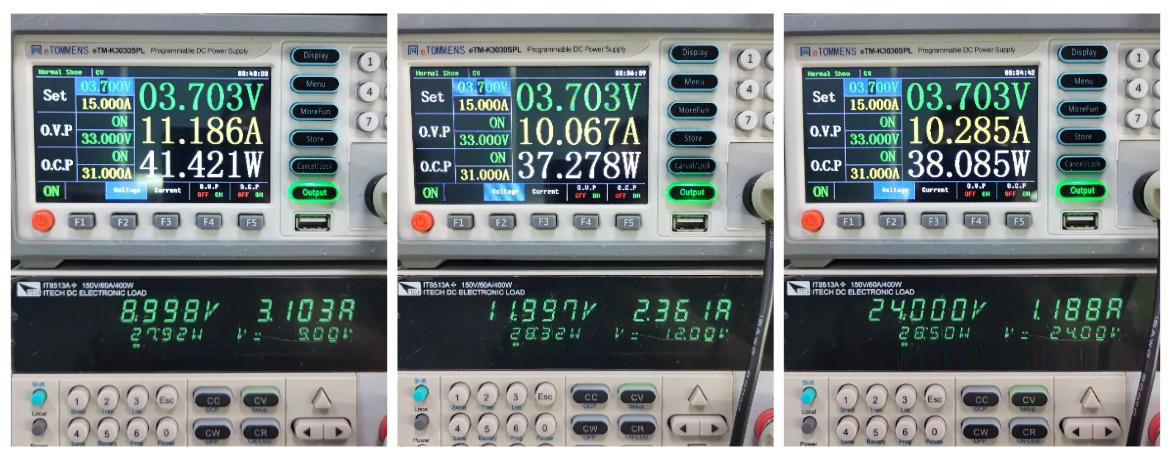

使用FP7209单极升压最大可达24V，最大输出功率30W，转换效率达92%左右。
最大输出电流计算公式如下：

FP7209可通过EN脚进行电压或者PWM信号光，电压调光范围为0.275V-2.7V，PWM信号调光，占空比10.2%以上亮灯，13%占空比对应输出总电流的5%，PWM信号的频率要在10KHz以上。
空载保护电压设置要比最大输出电压高3-4V，计算公式如下：

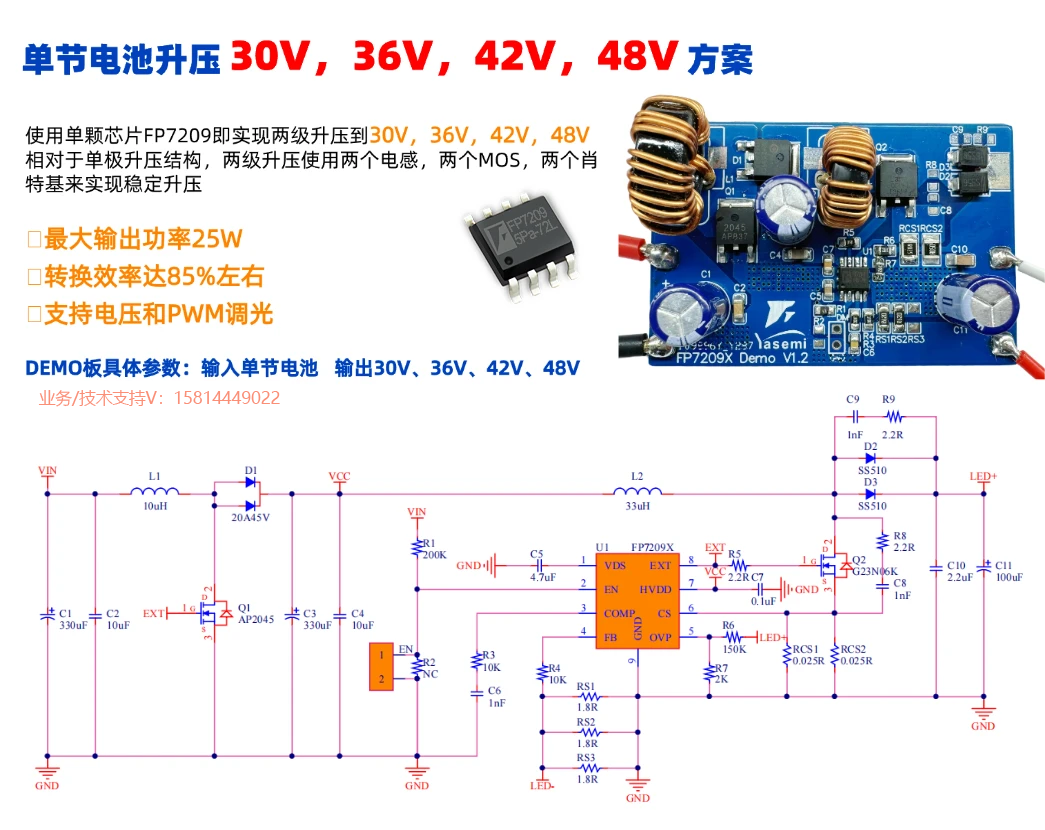

二、单节电池升压30V，36V，42V，48V方案

使用单颗芯片FP7209即实现两级升压到30V，36V，42V，48V，相对于单极升压结构，两级升压使用两个电感，两个MOS，两个肖特基来实现稳定升压，最大输出功率25W，转换效率达85%左右。
中间一级的电压VCC的电压如下公式计算：

最大输出电流计算公式如下：

FP7209可通过EN脚进行电压或者PWM信号光，电压调光范围为0.275V-2.7V，PWM信号调光，占空比10.2%以上亮灯，13%占空比对应输出总电流的5%，PWM信号的频率要在10KHz以上。

空载保护电压设置要比最大输出电压高3-4V，计算公式如下：

三、芯片介绍
FP7209采用转模拟调光技术，电流输出稳定，无电感啸叫及灯光频闪现象；软启动时间透过外部电容调整（FP7209M）；SC引脚控制外部MOS进行输出短路保护（FP7209M）；FP7209X芯片工作频率150KHz，FP7209M工作频率为100KHz-1MHz，可通过外部电阻调节；调光控制 DIM引脚，可以接受电压和PWM调光。

FP7209X与FP7209M的区别：

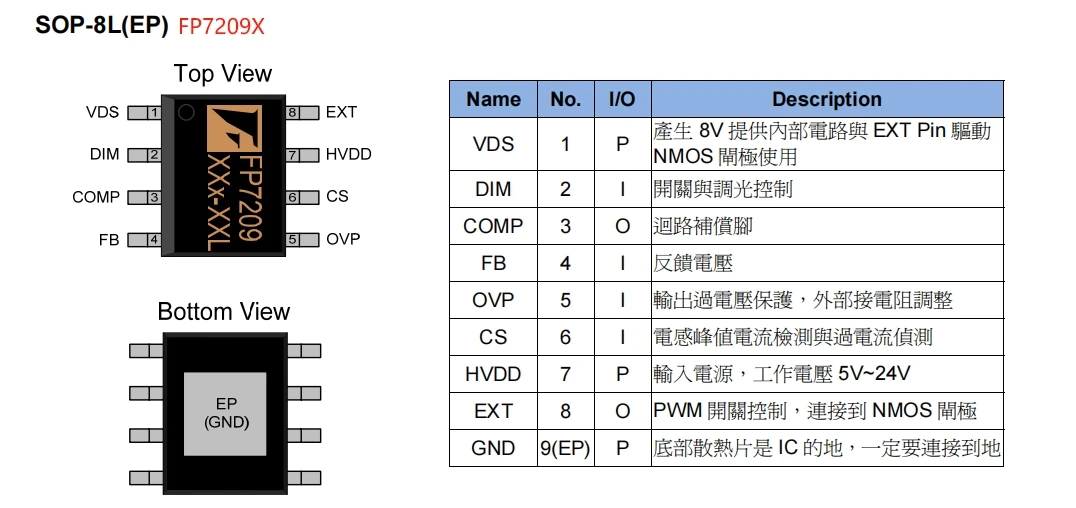

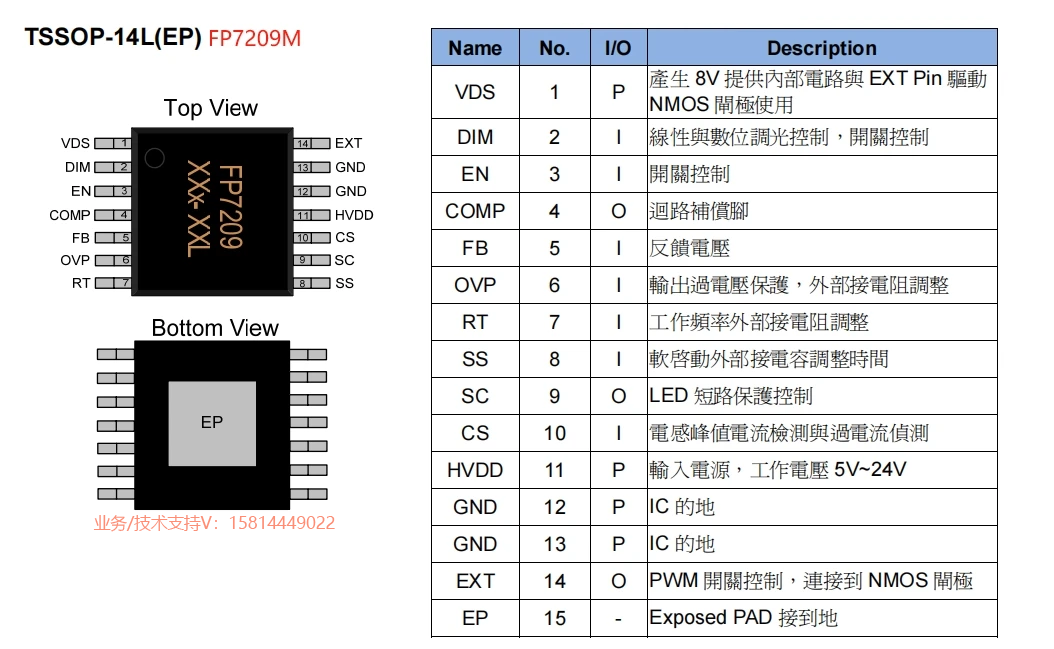

1.封装：FP7209X：SOP-8L(EP)，FP7209M：TSSOP-14L(EP)；
2.软启动：FP7209X无软启动调节，FP7209M可通过调节外置电容设置软启动时间；
3.工作频率：FP7209X固定工作频率150KHz，FP7209M可通过外部电阻调节工作频率100KHz-1MHz；
4.短路保护：FP7209X无短路保护，FP7209M控制外部MOS进行短路保护。

四、单节电池升压成为市面上太阳能控制器首选的原因？
那么，为什么单节电池升压可以成为市场上太阳能控制器的首选呢？
1.单节电池升压的体积相对较小，相比于两节三节升压在体积上更加紧凑，可以节省出宝贵的空间；这对于一些空间有限的项目或产品来说尤为重要。（太阳能发电系统通常会安装在户外，如屋顶或田园等，此时一个小巧的太阳能控制器尤其合适。）
2.单节电池升压相对更省钱，相比于两节或三节电池升压可以有效降低产品的制造成本。不仅如此，在运行过程中，单节电池升压也能减少能源损耗，使得太阳能发电系统更加高效稳定。

然而，单节电池升压并不完美，它也存在着一定的局限性。首先，单节电池升压的电压升高是有限的，无法满足一些高电压需求的项目。其次，单节电池升压的电流输出相对较小，无法满足一些大功率负载的需求。因此，在选购太阳能控制器时，用户需根据自身需求来选择适合的类型和规格。
总结

综上所述，单节电池升压在太阳能控制器市场上备受青睐，它的体积小、更省钱，满足了一些中小规模太阳能发电项目的特定需求。当然，在选择太阳能控制器时，我们需根据实际需求、产品成本、项目要求和场景来决定，选择适合的类型和规格。
如果你有想要做的太阳能控制器或者其他产品，都可以来找雅欣，我们会根据你的需求和预算为你匹配合适的芯片方案，使实际应用更节能、更高效。
