基于失效案例的航空发动机涂层技术优化研究：机理、措施与质量控制要点

航空发动机作为现代工业领域的"皇冠"，其性能直接决定了飞行器的整体水平。当代航空发动机正朝着高推重比、低油耗率、长寿命及高可靠性的方向发展，这使得发动机内部工作环境日趋极端化，高温高压、高速气流冲刷、燃气腐蚀和机械摩擦等苛刻条件并存。在如此复杂的环境中，单一金属材料难以满足所有零部件的使用需求，而涂层技术通过在基体表面形成特殊功能层，可针对性解决上述问题，成为航空发动机实现高性能、高可靠性和长寿命的核心技术之一。

航空发动机涂层系统根据功能可分为封严涂层、耐磨涂层、热障涂层、隐身涂层等多种类型；按制备工艺则主要包括热喷涂涂层、化学气相沉积涂层、物理气相沉积涂层等。这些涂层通过不同的作用机制，保护基体材料免受恶劣环境的影响，延长零部件使用寿命，提升发动机整体性能。随着涂层技术在航空发动机中的广泛应用，其存在的问题和不足也逐步暴露，如涂层与基体的结合强度不足、耐高温应力能力有限、抗冲击和抗重载性能较差等，这些问题使得涂层往往先于发动机结构部件失效，影响发动机的可靠性和服役安全。

因此，深入研究航空发动机涂层技术的应用需求、具体实践及典型失效案例，对提升发动机整体性能与可靠性具有重大意义。本文系统分析了航空发动机对涂层技术的核心需求，详细介绍了各类涂层的材料体系及工程应用情况，并通过具体失效案例剖析了失效机理，最后提出了涂层技术的质量控制要点，为航空发动机涂层技术的进步与质量提升提供支撑。

一、发动机涂层技术应用需求分析

航空发动机零部件大多长期服役于高温、高压、高应力的恶劣环境，这对先进涂层技术提出了广泛且严苛的应用需求。具体而言，这些需求主要体现在以下几个方面：

1.1 极端环境防护需求

航空发动机热端部件，如燃烧室和涡轮叶片，工作温度可达1500℃以上，远超常规金属材料的承受极限。同时，高速旋转的部件还面临着巨大的离心应力和热应力，以及高温燃气的氧化腐蚀与硫化腐蚀。以高压涡轮叶片为例，其表面温度分布不均匀导致的热梯度应力可达数百兆帕。在这样的条件下，单纯依靠基体材料本身的性能已难以满足长寿命要求，必须依靠热障涂层系统来实现有效防护。研究表明，涂覆于高温合金热端部件表面的热障涂层，具有优异的隔热功能和协调应变能力，属新一代燃气轮机的关键核心技术。

1.2 发动机性能提升需求

航空发动机转、静子之间的运转间隙对发动机的工作效率、耗油率等影响极为显著。理论分析与实验研究表明，压气机及涡轮部件转、静子之间的运转间隙减小后可使发动机的工作效率提升2%以上，同时还可提高喘振裕度，有利于提高发动机工作可靠性。但是转、静子之间的运转间隙也不能过小，间隙过小会导致发动机在某些工作状态下发生转、静子刮擦或碰撞，进而引发零件损伤、失效，甚至"钛火"等严重事故。封严涂层作为航空发动机关键功能材料，通过填补转静部件间隙减少气流泄漏，可将涡轮叶尖间隙每增加1%导致的效率下降控制在1.5%以内。

1.3 耐磨减摩功能需求

航空发动机中许多相互配合的零件之间均存在摩擦磨损，如篦齿与蜂窝，叶片与机匣，刷丝与跑道等。为提高这些零件之间的减摩性能和耐磨性能，往往需要采用热喷涂或气相沉积工艺在其表面涂覆耐磨涂层。耐磨涂层的主要作用为耐冲击磨损、耐滑动磨损和抗微动磨损。根据涂层的主要成分可分为金属耐磨涂层、陶瓷耐磨涂层和金属-陶瓷复合耐磨涂层，针对不同工况选择合适的涂层体系至关重要。

1.4 隐身功能需求

现代军用航空发动机对隐身性能提出了极高要求，隐身涂层通过改变目标被探测到的信息，从而降低探测系统发现、识别目标的几率或缩短探测的距离。目前应用最多的隐身涂层为雷达隐身涂层、红外隐身涂层及雷达红外兼容隐身涂层。以F-22战斗机为例，其机身采用雷达吸收涂层，但该涂层在雨水和沙尘等外部环境因素影响下容易出现起皱、剥落甚至液化的问题，维护起来费时费力。这反映了航空发动机隐身涂层需要平衡隐身性能与环境耐久性。

二、发动机关键涂层技术的材料与应用

2.1 封严涂层

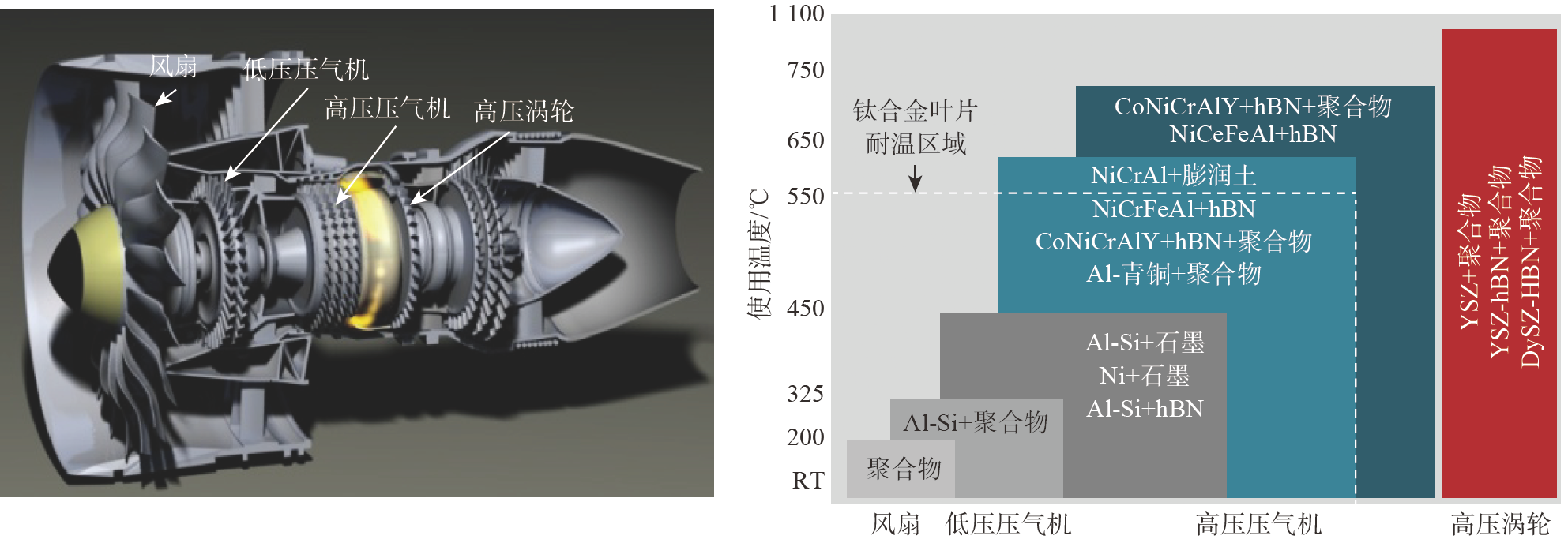

封严涂层是涂覆在飞机发动机气流通道间隙部分的功能涂层，其主要作用是减少转动件与静止件之间的间隙泄漏，提升发动机效率。根据工作温度范围，封严涂层可分为低温型（-50℃~400℃）、中温型（400℃-800℃）和高温型（400℃-1200℃）三大类。

封严涂层的材料体系根据使用温度和应用部位的不同而有所区别。低温封严涂层主要以铝硅-聚苯酯复合材料为代表，适用于发动机冷端部件；中温封严涂层主要包括镍铬铝-镍石墨等材料体系；高温封严涂层则主要采用MCrAlY/聚苯酯（800℃-1200℃）等材料。近年来，铜铝-镍石墨涂层在800℃工况下磨耗率降低了15%，表现出优异的性能。针对海洋高盐雾环境，中国科学院金属研究所2023年研制的CuAl-Ni/C涂层突破了传统腐蚀机制，通过CuAl中间相优先溶解特性，实现了抗常温腐蚀能力提升50%。

封严涂层的结构设计对其性能有着决定性影响。目前主要采用三类结构设计：多层多孔结构通过调控孔隙率平衡硬度与可磨耗性，但存在剥落失效风险；蜂窝-涂层复合结构兼具蜂窝结构刚性与涂层耐磨性，但制备工艺复杂；纳米复合结构综合性能优异，但制备难度较大，需依赖3D打印等新技术。可磨耗封严涂层的结构特性对涂层工作性能和服役寿命有重要影响，应用于航空发动机压气机的中低温封严涂层需要具有良好的可磨耗性、与基体热循环匹配性、抗冲蚀性、抗氧化性与抗腐蚀性。

封严涂层在航空发动机中主要应用于风扇机匣、压气机机匣和涡轮机匣的内表面，与转子叶片或篦齿相对应。当转子与静子发生轻微碰磨时，质地较软的封严涂层会被刮削，从而避免转子产生变形、裂纹等损伤，同时保持较小的运转间隙。随着航空发动机向大推力、高推重比发展，发动机涡轮进口温度进一步升高，要求高压涡轮用可磨耗封严涂层的工作温度能够达到1000℃以上，这超过了金属基封严涂层的应用极限，因此陶瓷基高温封严涂层近年来引起了研究者的广泛关注。

2.2 耐磨涂层

耐磨涂层主要应用于航空发动机中存在相对运动的部件，通过减少磨损延长零件使用寿命。根据涂层的主要成分，耐磨涂层可分为金属耐磨涂层、陶瓷耐磨涂层和金属-陶瓷复合耐磨涂层。

金属耐磨涂层以其高致密度、良好的韧性和塑性，以及与金属零件之间的高结合强度而广泛应用。航空发动机中常用的金属耐磨涂层主要有铜基耐磨涂层、镍基耐磨涂层和钴基耐磨涂层。这些涂层不仅提供耐磨功能，往往还可以起到耐腐蚀、抗氧化的作用。例如，钴基耐磨涂层在高温下能保持较高的硬度，且具有良好的抗热疲劳性能，常用于发动机涡轮叶片的叶尖区域。

陶瓷耐磨涂层以其高硬度、耐高温能力和化学稳定性在减摩、耐磨领域应用广泛。航空发动机中常用的陶瓷耐磨涂层主要包括Al₂O₃基、ZrO₂基和Cr₂O₃基耐磨涂层等。其中，含TiO₂的Al₂O₃基耐磨涂层在发动机中应用较为广泛，其通过添加TiO₂改善了涂层的韧性和结合强度，在耐磨性与韧性之间取得了良好平衡。

在航空发动机中，耐磨涂层广泛应用于篦齿封严、轴承座、齿轮箱等存在相对运动的部件。例如，高压压气机后的篦齿封严通常采用镍基或钴基耐磨涂层，以承受较高温度下的磨损；而涡轮部位的篦齿封严则可能需要使用陶瓷基耐磨涂层以应对更高的工作温度。

2.3 热障涂层

热障涂层是先进航空发动机中的关键高温防护涂层，主要应用于燃烧室火焰筒、涡轮叶片、尾喷管等与高温燃气直接接触的热端部件。热障涂层系统一般包括金属黏结层和陶瓷隔热层，能够将基体温度降低100-300℃，显著提升热端部件的服役温度和使用寿命。

目前应用最广泛的陶瓷层材料是氧化钇稳定氧化锆（YSZ），其在高温下具有较低的热导率和相对较高的热膨胀系数，与金属基体的匹配性较好。然而，传统YSZ材料在1200℃以上长期服役时会发生相变和烧结，导致涂层失效。为此，研究人员开发了新型热障涂层材料，如锆酸盐、稀土氧化物等，以提高涂层的使用温度和热稳定性。

金属黏结层主要包括MCrAlY（M为Fe、Ni、Co或Ni+Co）、渗铝、Pt-Al等。其中，MCrAlY涂层因其成分可调、抗氧化性能优异而广泛应用。粘结层在高温下会形成一层致密的热生长氧化物（TGO），主要是α-Al₂O₃，这层TGO的生长应力及形态对热障涂层的寿命有决定性影响。

热障涂层在航空发动机热端部件中的应用极为关键。以高压涡轮叶片为例，热障涂层系统能使叶片基体温度显著降低，从而允许提高涡轮进口温度，提升发动机效率，或者在不改变温度的情况下延长叶片使用寿命。研究显示，航空发动机燃烧室壁面"热斑"环境下热障涂层的局部烧结会使得涂层内具有更复杂的应力状态，从而产生新的失效模式。因此，针对不同部件和服役条件，需要优化热障涂层的结构和制备工艺。

2.4 隐身涂层

隐身涂层是现代军用航空发动机的重要组成部分，通过降低发动机的雷达和红外信号特征，提升飞行器的生存能力和突防能力。

雷达隐身涂层以吸收、散射雷达波为目的，由电损耗或磁损耗材料作为吸收剂对微波进行衰减。航空发动机所用雷达隐身涂层应具有厚度薄、质量轻、耐高温、吸收频带宽等特点。目前应用最广的雷达隐身涂层材料包括六角铁氧体、微米/纳米金属磁性颗粒等。例如，F-22战斗机使用的雷达吸收涂层，但其在接触燃油和润滑油时容易失效，且维护成本高昂。

红外隐身涂层主要通过低发射率材料来降低发动机部件的红外辐射特征。对于发动机尾喷管等高温部件，还需要考虑涂层的耐温性能。近年来，研究人员开发了多层结构红外隐身涂层，通过不同层之间的阻抗匹配和干涉效应，实现在特定波段的低发射率，同时兼顾雷达波吸收能力。

现代隐身技术发展趋势是雷达/红外兼容隐身，即同一涂层能够在雷达波段和红外波段均具有优异的隐身性能。这要求涂层材料在微波频段具有适当的介电常数和磁导率，同时在红外波段具有较低的发射率。例如，某些半导体材料（如氧化铟锡）在红外波段具有低发射率，同时通过掺杂调整其等离子频率，可以在雷达波段产生吸收，实现兼容隐身。

三、发动机涂层典型失效案例分析与改进

3.1 封严套筒银铜涂层分离

3.1.1 失效现象描述

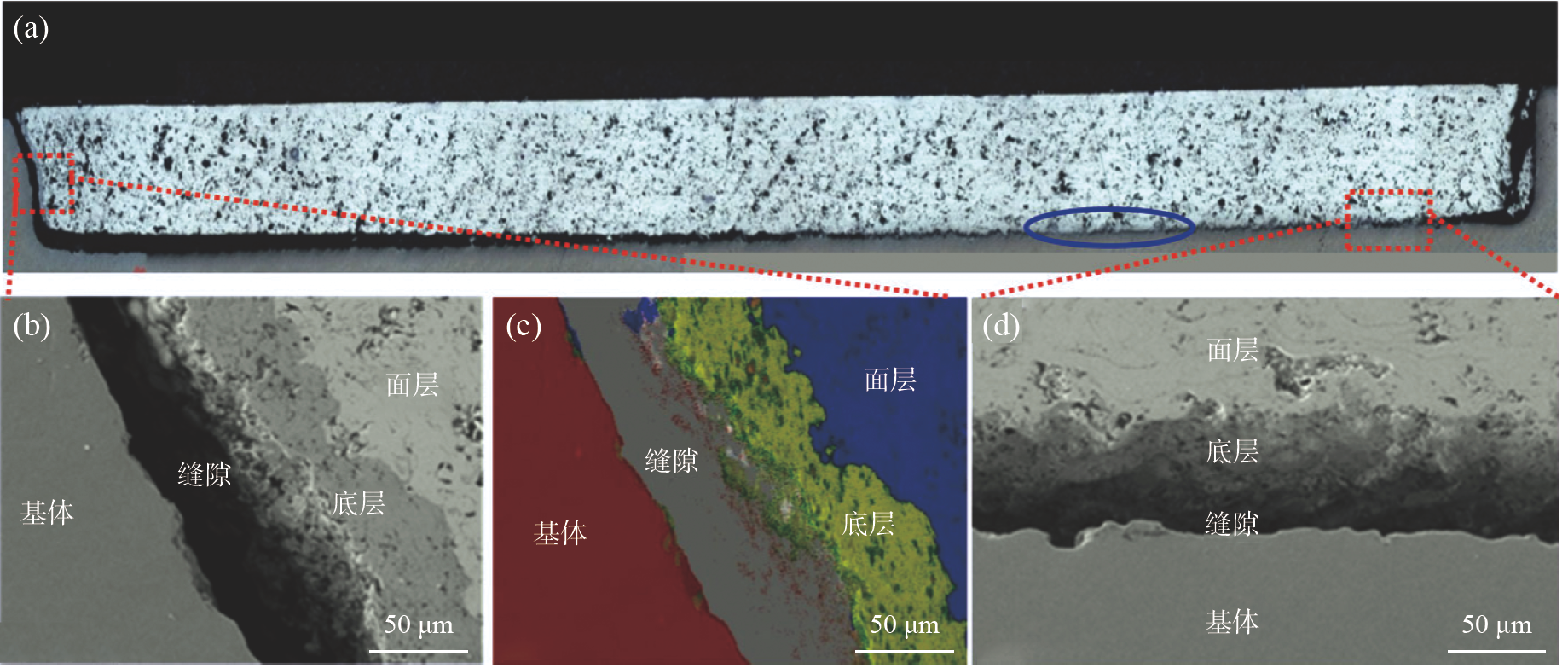

在某型航空发动机的维护检查中，发现封严套筒边缘的银铜涂层出现翘起现象，尽管涂层尚未从基体完全脱落，但已存在分离趋势。通过体视显微镜观察分析，银铜涂层表面颜色均匀一致，平面光洁平整，未见与封严篦齿相互摩擦的痕迹，表明涂层并非因磨损失效。

3.1.2 失效机理分析

经过深入分析，银铜涂层分离的主要原因为结合强度不足所致。具体来说，包括以下几个方面：

首先，钛合金基体与银铜涂层之间的热膨胀系数不匹配是导致界面应力产生的重要原因。钛合金的热膨胀系数约为8.6×10⁻⁶/℃，而银铜合金的热膨胀系数约为18×10⁻⁶/℃，两者差异显著。当发动机经历热循环时，界面处会产生周期性热应力，长期累积导致涂层疲劳开裂。

其次，基体表面预处理不充分也是导致结合力差的关键因素。表面粗糙度不足、清洁度不够或者活化程度不足，都会降低涂层与基体的机械咬合和冶金结合效果。特别是在大气等离子喷涂过程中，如果基体温度控制不当，无法形成足够的扩散结合，也会影响结合强度。

此外，封严套筒边缘作为几何不连续区域，本身就是应力集中区域，涂层在此处更容易发生起翘。同时，涂层内部的残余应力也会在边缘处集中释放，进一步加剧涂层的分离趋势。

3.2 涡轮叶片热障涂层脱落

3.2.1 失效现象描述

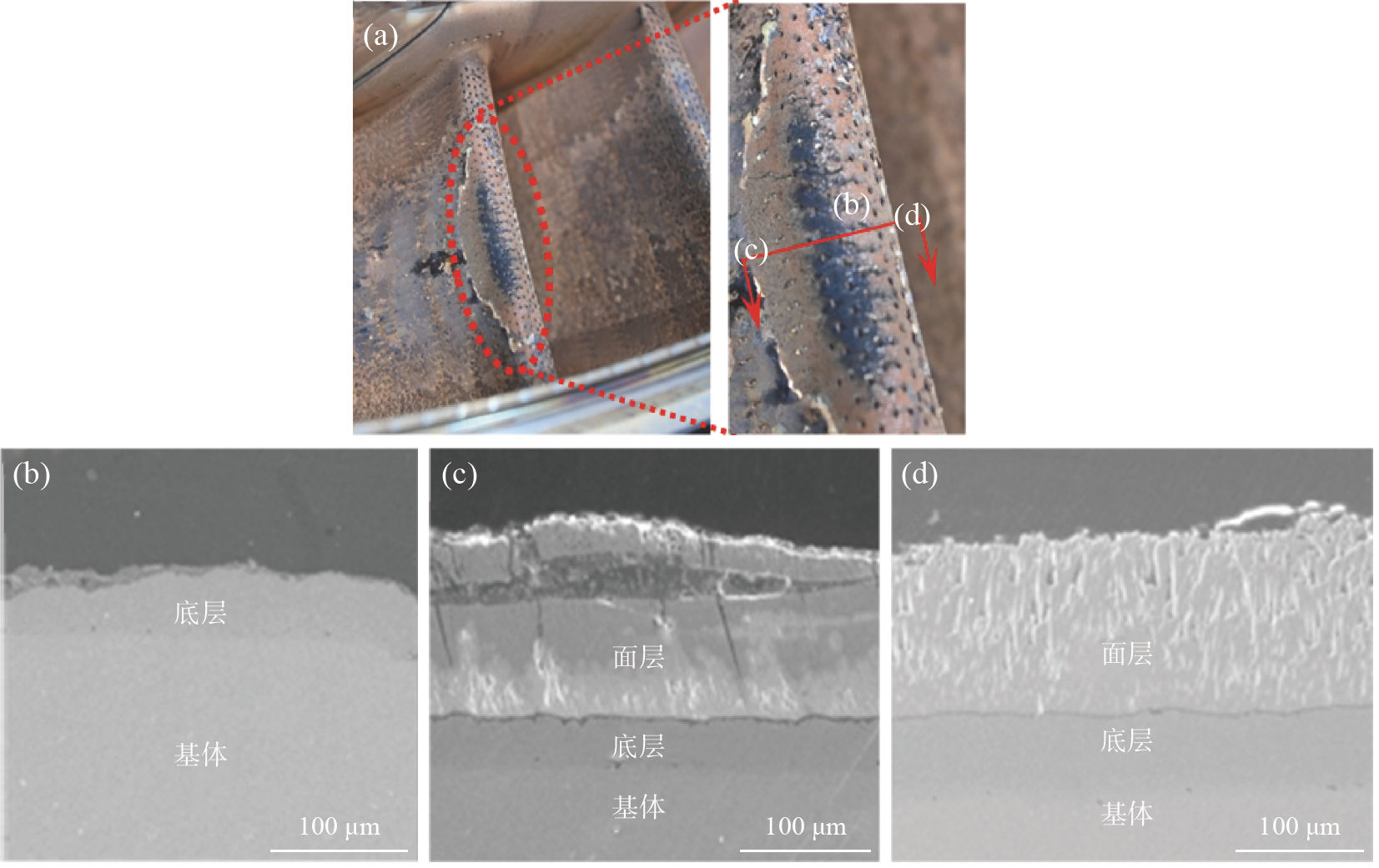

航空发动机涡轮叶片热障涂层的脱落直接影响着相关部件使用寿命。在某型发动机大修中，发现多个高压涡轮叶片的热障涂层出现局部剥落，暴露出下方的粘结层。剥落区域主要分布在叶片前缘和压力面中部位置，这些区域正是叶片表面温度较高且温度梯度较大的部位。

3.2.2 失效机理分析

热障涂层的脱落是一个复杂的多因素过程，主要失效机理包括：

高温氧化失效是热障涂层最常见的失效模式之一。在高温服役过程中，氧气会通过陶瓷层的微孔和微裂纹扩散至粘结层界面，导致粘结层氧化形成热生长氧化物（TGO）。随着TGO厚度的增加，会产生巨大的生长应力，当TGO厚度达到临界值（通常约为5-10μm）时，会引发涂层开裂和剥落。TGO的组成和结构对涂层寿命有重要影响，理想的TGO是连续、致密的α-Al₂O₃，但如果形成多孔或易开裂的混合氧化物（如NiO、Cr₂O₃、尖晶石等），会加速涂层失效。

热疲劳失效是另一重要机理。航空发动机在启动-巡航-停车过程中，涡轮叶片会经历剧烈的温度变化，导致热障涂层内部产生交变热应力。由于陶瓷层与金属基体/粘结层之间存在热膨胀系数差异（YSZ的热膨胀系数约为10-11×10⁻⁶/℃，而镍基高温合金约为14-16×10⁻⁶/℃），在循环热载荷下，界面处会萌生微裂纹并逐渐扩展，最终导致涂层剥落。

烧结效应也是导致热障涂层失效的重要因素。等离子喷涂制备的热障涂层呈现以连通2D孔隙为主的层状多孔结构，具有优异的隔热功能和协调应变能力。然而，涂层在高温服役中发生烧结，2D孔隙大量消失，涂层显著刚化，使热障涂层开裂驱动力急剧增加，引发微观裂纹扩展并贯通形成大尺度裂纹，导致涂层最终剥落失效。

特别值得注意的是，"热斑"环境下涂层的局部烧结会使得涂层内具有更复杂的应力状态，从而产生新的失效模式。热斑区域温度明显高于周围区域，导致局部热失配应力增大，同时加速该区域的烧结过程，形成局部薄弱点。

3.3 篦齿耐磨涂层剥落

3.3.1 失效现象描述

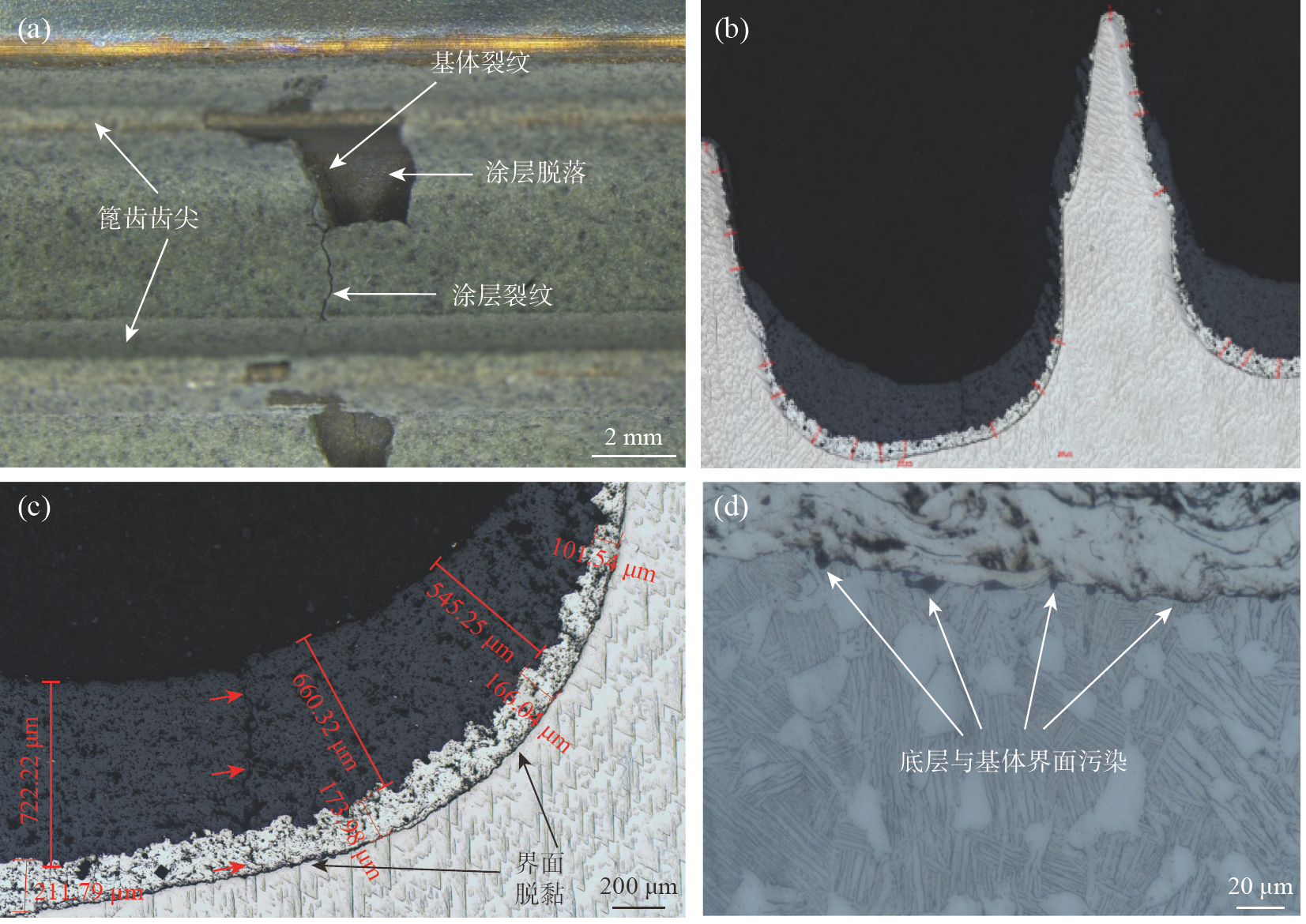

在某型航空发动机高压压气机检修中，发现多个篦齿封严处的耐磨涂层出现局部剥落，剥落区域呈不规则形状，部分区域可见基体暴露。值得注意的是，剥落并非发生在涂层表面，而是发生在涂层与基体的界面处，表明界面结合存在问题。

3.3.2 失效机理分析

通过宏微观观察和能谱分析，篦齿耐磨涂层剥落的主要原因可归纳为以下几点：

首先，界面污染是导致结合力下降的直接原因。在喷涂前的表面预处理过程中，若喷砂材料残留、清洗溶剂污染或操作人员接触，都会在基体表面引入低结合强度的污染物。特别是在篦齿的狭小空间内，喷砂和清洗难度较大，更容易留下污染源。

其次，涂层内部应力过大也是导致剥落的重要因素。篦齿结构复杂，存在多处尖角和边缘，这些位置容易造成涂层厚度不均匀，导致残余应力分布不均。同时，耐磨涂层通常硬度较高，塑性较差，对应力释放的能力有限。当内部应力超过涂层与基体的结合强度时，便会发生剥落。

另外，外来物冲击也不容忽视。发动机工作过程中可能吸入细小硬质颗粒，这些颗粒以高速冲击涂层表面，形成冲击坑并引发微观裂纹。在多次冲击下，微观裂纹扩展并相互连接，最终导致涂层剥落。篦齿作为封严结构，其通道狭窄，气流速度高，更容易受到颗粒冲击。

四、发动机涂层及其制备工艺的控制要点

基于上述失效案例分析，航空发动机涂层及其制备工艺需要从以下几个方面进行严格控制，以确保涂层质量与可靠性。

4.1 喷涂工艺的优化调整

航空发动机零部件结构复杂，存在大量约束空间，如篦齿封严环的狭窄内腔、叶片内部冷却通道等，这些部位的喷涂工艺需要特殊优化。首先，需要针对不同结构的零件设计专用喷涂夹具和喷枪路径，确保喷涂束流能够以最佳角度覆盖整个待喷涂表面。例如，对于深径比较大的腔体结构，可能需要采用细长型喷枪或延伸喷嘴，同时调整喷涂距离和角度。

其次，约束空间内的温度场分布与开放空间有明显差异，需要精确监控基体温度变化。温度过低会导致涂层结合强度不足，温度过高则可能引起基体过热或涂层氧化。可采用红外测温仪实时监测基体温度，并通过调整喷涂参数、辅助冷却或加热措施，将基体温度控制在理想范围内。

另外，约束空间内的粉末沉积效率和涂层均匀性控制也是关键。通过数值模拟与实验验证相结合，优化送粉参数、气体流量等工艺参数，确保涂层厚度分布满足设计要求。特别是对于有严格平衡要求的旋转部件，涂层均匀性直接影响零件的动平衡性能。

4.2 涂层材料的环境适应性设计

航空发动机涂层需要在不同极端工况下保持稳定性能，因此材料的环境适应性至关重要。首先，针对不同服役环境，需要精准选择或设计涂层材料体系。例如，舰载飞机发动机的封严涂层需重点解决在NaCl溶液中的电偶腐蚀问题，研究表明通过六方BN替代石墨、调整NiAl粘结层比例（推荐比例4：1）可提升抗蚀性。

其次，涂层材料的热物理性能应与基体匹配，特别是热膨胀系数和导热率。过大的热膨胀系数差异会在热循环过程中产生巨大热应力，导致涂层开裂或剥落。通过添加适当的调节相或设计梯度过渡层，可以缓解热失配问题。例如，在陶瓷热障涂层与金属基体之间加入MCrAlY粘结层，形成热膨胀系数的平稳过渡。

另外，涂层在极端工况下的性能演化行为也需要充分考虑。例如，封严涂层在高温长期服役过程中可能发生相组成变化、孔隙形貌改变以及烧结致密化等现象，这些都会影响涂层的可磨耗性和抗冲蚀性。通过加速试验与微观分析相结合，研究涂层性能演化规律，为材料设计和寿命预测提供依据。

4.3 零件机加与喷涂工序的协同控制

航空发动机零件的机械加工与涂层喷涂通常为前后工序，二者之间的协同控制对最终产品质量有重要影响。

首先，机加过程中的表面完整性直接影响涂层结合强度。加工纹路方向、残余应力状态、表面塑性变形层厚度等因素都会影响涂层与基体的结合。通常建议机加表面具有均匀的、具有一定方向的纹理，这有利于提高涂层结合强度并提供一致的表面状态。

其次，机加后的清洁度控制至关重要。切削液残留、金属颗粒污染等都会严重影响涂层质量。建立严格的清洗流程和检验标准，确保喷涂前基体表面洁净。对于关键部件，可在喷涂前增加真空脱气处理，去除表面吸附的气体和挥发物。

另外，机加工序需要考虑为涂层预留适当的厚度余量，这需要在产品设计阶段就统筹考虑。余量过小可能导致涂层厚度不足，影响功能性能；余量过大则增加喷涂成本和时间，并可能因涂层过厚导致内应力增大。通常根据涂层的功能要求和工艺能力，确定合理的余量范围。

4.4 涂层性能检验试样的结构设计

涂层性能检验结果的可靠性很大程度上取决于试样的结构设计。合理的试样设计应能准确反映涂层在真实零件上的服役性能。

首先，试样应模拟真实零件的基体材料和前处理工艺，确保界面状态与实际情况一致。即使是同一涂层喷涂在不同基体上，其结合强度和性能也可能有显著差异。

其次，试样的几何形状应考虑边缘效应和形状复杂度的影响。对于复杂形状零件，简单的平板试样往往无法充分反映实际涂层的性能，需要设计具有代表性特征的专用试样。例如，针对涡轮叶片的热障涂层评价，可设计包含前缘、后缘等典型特征的试样，更准确地评估涂层在真实零件上的表现。

另外，检验试样的制备工艺应与零件保持一致，确保同一批试样与零件具有相同的微观结构和性能特征。最好采用与零件相同的夹具和喷涂参数制备试样，避免因工艺差异导致的数据偏差。

最后，对于某些特殊要求的涂层，可能需要设计加速试验试样，通过在试样上施加比实际工况更严苛的条件，快速评估涂层的长期性能与寿命。例如，热障涂层的高温循环试验、封严涂层的热腐蚀试验等，都需要专门设计的试样和试验方案。

五、结论与展望

本文系统研究了航空发动机涂层技术的应用需求、关键涂层类型的材料工艺特点、典型失效案例及质量控制要点，得出以下结论：

航空发动机涂层技术是提升发动机性能、可靠性和寿命的关键技术，封严涂层、耐磨涂层、热障涂层和隐身涂层分别解决了发动机不同部位的特定需求。随着发动机性能不断提升，对涂层的工作温度、环境适应性和使用寿命提出了更高要求。

涂层失效往往是由多种因素共同作用的结果，包括材料选择不当、工艺控制不严、结构设计不合理等。通过失效案例分析，可以深入理解涂层失效机理，为涂层改进提供方向。封严套筒银铜涂层分离主要源于结合强度不足；涡轮叶片热障涂层脱落与TGO生长、热疲劳和烧结效应密切相关；篦齿耐磨涂层剥落则主要归因于界面污染和应力集中。

未来航空发动机涂层技术发展将呈现以下趋势：一是向多功能复合化发展，单一涂层同时具备封严、耐磨、防腐等多种功能；二是新材料体系不断涌现，如新型高温封严涂层、纳米结构涂层等；三是制备工艺向精细化、智能化方向发展，通过工艺精确控制实现涂层性能优化；四是涂层寿命预测与健康监测技术日益成熟，实现涂层的主动维护与智能管理。随着材料科学、工艺技术和检测方法的不断进步，航空发动机涂层技术将迎来新的发展机遇，为高性能航空发动机的研发提供有力支撑。

&注：文章内使用的及部分文字内容来源网络，，仅供参考使用，如侵权可联系我们删除，如需了解公司产品及商务合作，请与我们联系！！

湖南泰德航空技术有限公司于2012年成立，多年来持续学习与创新，成长为行业内有影响力的高新技术企业。公司聚焦高品质航空航天流体控制元件及系统研发，深度布局航空航天、船舶兵器、低空经济等高科技领域，在航空航天燃/滑油泵、阀元件、流体控制系统及航空测试设备的研发上投入大量精力持续研发，为提升公司整体竞争力提供坚实支撑。

公司总部位于长沙市雨花区同升街道汇金路877号，株洲市天元区动力谷作为现代化生产基地，构建起集研发、生产、检测、测试于一体的全链条产业体系。经过十余年稳步发展，成功实现从贸易和航空非标测试设备研制迈向航空航天发动机、无人机、靶机、eVTOL等飞行器燃油、润滑、冷却系统的创新研发转型，不断提升技术实力。

公司已通过 GB/T 19001-2016/ISO 9001:2015质量管理体系认证，以严苛标准保障产品质量。公司注重知识产权的保护和利用，积极申请发明专利、实用新型专利和软著，目前累计获得的知识产权已经有10多项。湖南泰德航空以客户需求为导向，积极拓展核心业务，与国内顶尖科研单位达成深度战略合作，整合优势资源，攻克多项技术难题，为进一步的发展奠定坚实基础。

湖南泰德航空始终坚持创新，建立健全供应链和销售服务体系、坚持质量管理的目标，不断提高自身核心竞争优势，为客户提供更经济、更高效的飞行器动力、润滑、冷却系统、测试系统等解决方案。
