全自动瓷砖压制成型生产线西门子1500PLC通过Profinet转CCLK模块与多个MR-J5伺服进行数据传输方案案例

一、案例背景与项目痛点

案例背景：

某大型建筑陶瓷企业拥有一条全自动瓷砖压制成型生产线。其主控制系统采用了一台高性能的欧系PLC（如西门子S71500/罗克韦尔ControlLogix），负责管理整个生产线的逻辑顺序、布料、模具升降与传送带运转。生产线最核心的压制成型单元，则采用了响应速度快、控制精度高的三菱CCLink网络驱动的多台MR-J5伺服电机，以控制压辊的下压压力、速度与位置。

项目痛点：

1.协议壁垒导致控制延迟：主控PLC的以太网协议（如profinet、/IP）与MR-J5伺服系统的CCLink协议无法直接通讯。原有系统需要通过复杂的“PLC专用运动控制模块伺服驱动器”链路，信号转换环节多，产生了不可忽视的通讯延迟。

2.同步精度不足，平整度误差大：由于通讯延迟和数据传输不同步，主PLC无法对多台伺服压辊实现真正的“微秒级”精准协同控制。这导致压辊在压制大型瓷砖时，受力轻微不均，成品瓷砖呈现出可测量的平整度偏差（如中心拱起或边角不实），严重影响优等品率。

3.数据黑箱与运维困难：MR-J5伺服系统的实时运行参数（如瞬时扭矩、实际位置、报警代码）无法高效、透明地反馈至上层监控系统。当出现平整度问题时，工程师需要分别在两套系统中排查，费时费力，难以进行预测性维护。

二、解决方案：远创智控YC-PN-CCLK协议转换网关

为攻克以上痛点，我们引入了远创智控YC-PN-CCLK协议转换网关。这款工业网关是一款专为破解高端PLC与CCLink设备网络互联难题而设计的高性能数据采集器和协议转换中枢。

网关功能简介：

高性能协议桥接：实现欧系主流工业以太网协议（如/IP、profinet、ModbusTCP）与三菱CCLink协议之间的双向、高速、透明转换。

数据无缝映射：将主PLC的标签变量或寄存器地址与CCLink网络中的伺服驱动器软元件（如速度指令、位置反馈、扭矩限制等）进行直接映射，PLC可像访问本地IO一样直接读写伺服参数。

边缘计算赋能：作为一款边缘计算网关，它不仅能转发数据，更能对采集到的伺服数据进行初步预处理，如计算实时压力曲线、监测同步误差、生成预警信号，极大减轻了主PLC的运算负荷。

一体化集成：该智能网关集成了CCLink接口，无需额外的中间模块，简化了柜内布线，降低了系统复杂性和故障点。

三、实施过程与清晰的系统拓扑

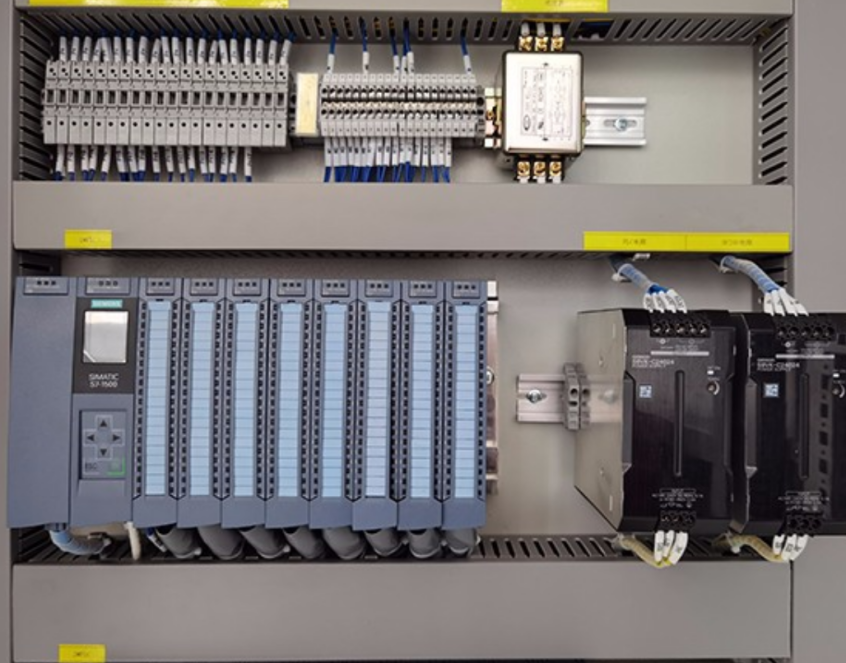

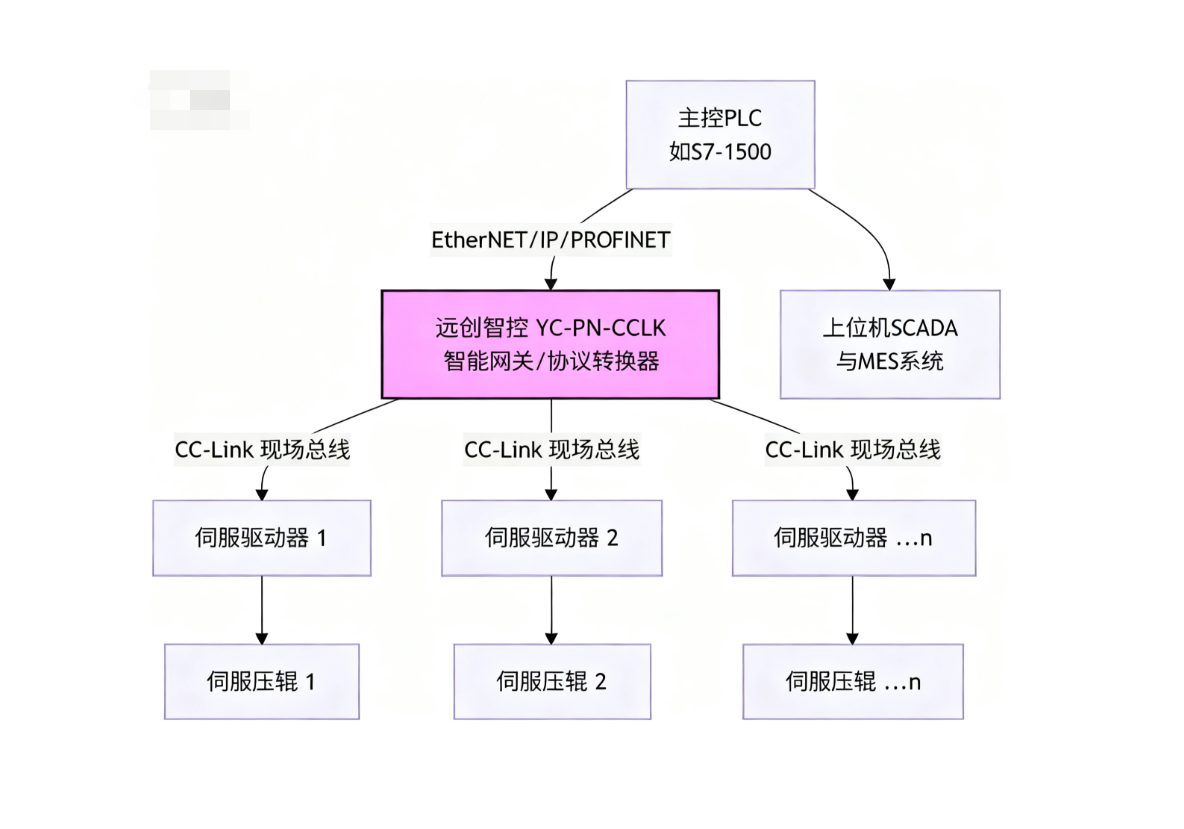

1.硬件连接与拓扑重构

2.软件配置

主PLC侧：在相应的编程软件（如TIAPortal或Studio5000）中，将远创智控网关模块添加为一个通用的以太网设备，并为其分配输入/输出数据空间，用于映射伺服的控制与反馈数据。

网关侧：使用远创智控提供的用户友好型配置软件，进行“翻译表”的设置。例如：

将PLC的输出区一个32位浮点数，映射到伺服驱动器1的目标位置寄存器。

将伺服驱动器1的实际电流（扭矩）值寄存器，映射到PLC的输入区一个16位整数。

MR-J5伺服侧：对CCLink网络中的各伺服驱动器进行站号、通讯速度等基本参数设置，确保其能被网关正确识别和访问。

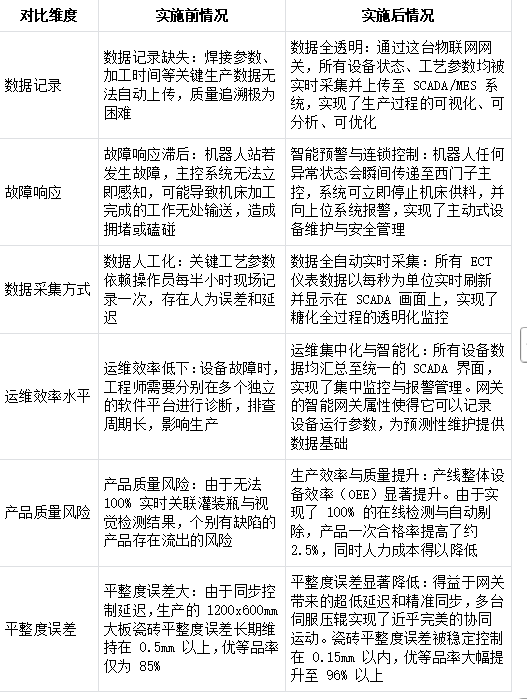

四、应用效果与项目实施前后对比

五、行业推广与前景展望

远创智控YC-PN-CCLK网关所体现的工业网关价值，在于其打通了信息层与控制层的关键壁垒。这种高精度、高实时性的集成能力，在以下主流且快速发展的行业中需求迫切：

1.新能源锂电池叠片/卷绕设备：对极片的张力和位置控制要求极高，任何不同步都会导致电芯性能下降甚至短路。该智能网关能无缝集成不同品牌的PLC与伺服，确保叠片精度。

2.光伏板层压生产线：层压工艺需要对温度、压力、真空度进行完美协同控制。网关能高效整合温控器、压力伺服阀等CCLink设备与主控PLC，提升层压质量与效率。

3.高端包装机械：在高速灌装、贴标、包装过程中，多轴伺服同步是保证速度与精度的核心。网关提供了跨平台伺服同步的最优解。

4.半导体晶圆传输与加工：该行业对洁净机器人（EFEM）、传送臂的定位精度和重复性有严苛要求。物联网网关是实现各类精密设备间可靠通讯，保障超高良率的基础。

六、总结

在工业4.0与智能制造深度融合发展的大趋势下，数据的畅通与控制的精准是实现柔性制造与卓越质量的两大基石。本项目成功证明，远创智控YC-PN-CCLK这类高性能工业网关，已超越了传统协议转换的范畴，它是集成控制的智能网关、是实时数据的采集器、也是赋能底层设备的边缘计算网关。

它通过打通PLC与伺服系统之间的“任督二脉”，不仅解决了瓷砖平整度的具体工艺难题，更从根本上提升了生产线的数字化和智能化水平。这种以标准化、模块化方式解决复杂系统集成问题的方案，具备极高的可复制性。随着锂电池、光伏、半导体等战略性新兴行业对生产精度和设备互联要求不断攀升，此类物联网网关必将成为构建未来智能化工厂不可或缺的关键基础设施，为“中国智造”的精度革命持续赋能。
