EtherCAT 分支器：工业高精度组网的核心枢纽

汽车焊接、电子装配、多轴运动控制等高精度工业场景中，EtherCAT 总线以纳秒级传输延迟、微秒级同步精度成为首选通信方案。但随着生产线规模扩大，设备分散布局带来的拓扑扩展难题、长距离布线导致的信号衰减、多设备协同的同步偏差等问题日益凸显。EtherCAT 分支器作为解决这些痛点的核心设备，能灵活构建复杂拓扑、保障信号稳定与同步精度，而天津三格电子的 SG-ECAT-HUB_4 EtherCAT 分支器，更以全场景适配能力与工业级可靠性，成为行业组网优选。本文将从原理、作用、产品优势到落地案例，全面解析其技术价值。​

一、基础认知：EtherCAT 分支器是什么？​

EtherCAT 分支器（又称 EtherCAT Junction）是专为 EtherCAT 总线设计的多端口扩展设备，本质是 “智能信号分流站” 与 “同步校准器”，其核心功能是在不牺牲实时性的前提下，实现 EtherCAT 网络拓扑的灵活扩展。与普通以太网交换机不同，它通过硬件级帧处理机制，精准适配 EtherCAT 协议的实时特性：​

帧复制分发：从上游端口接收 EtherCAT 主站帧后，由 FPGA 芯片快速解析帧头地址信息，将帧精准复制到目标下游端口，避免普通交换机的存储转发延迟，处理延迟可低至 50ns；​

数据聚合反馈：下游设备处理完成的返回帧回传至分支器后，通过硬件级时间戳对齐（精度＜100ns）合并为单一帧，再上传至主站，确保数据传输逻辑清晰；​

拓扑智能管理：通过 ESC（EtherCAT Slave Controller）芯片自动识别下游设备数量与类型，生成拓扑映射表上报主站，支持热插拔与动态拓扑调整。​

简单来说，EtherCAT 分支器打破了传统 EtherCAT 菊花链拓扑的局限，让设备组网从 “串联单链” 升级为 “星型、树型多分支”，同时通过分布式时钟同步补偿路径延迟，保障全网络高精度协同。​

二、核心作用：EtherCAT 分支器解决哪些工业组网难题？​

在规模化工业场景中，单纯依赖主站直连设备的组网方式存在三大核心痛点，而 EtherCAT 分支器正是针对性解决方案：​

1. 拓扑扩展：适配复杂设备布局，降低布线成本​

大型车间设备常按工序分散在不同区域（如汽车焊装线的焊接机器人、视觉传感器、输送设备），传统菊花链拓扑需拉设长距离主线缆，不仅材料成本高（每 100 米 CAT5e 线缆成本增加 200-300 元），且某一设备故障会导致整条链路中断。EtherCAT 分支器可构建多拓扑结构：​

星形拓扑：以分支器为中心，将分散的 IO 模块、伺服驱动器集中接入，某新能源电池生产线通过此拓扑，布线长度减少 60%，施工周期从 5 天缩短至 2 天；​

树型拓扑：多级分支器级联，覆盖多层车间或大面积厂区，某智能仓储项目通过 3 级分支器组网，实现 50 台 AGV 控制器的集中管控，无需额外增加主站端口；​

线型拓扑：分支器端口串联延伸，适配沿流水线分布的设备，解决长距离信号衰减问题，单分支传输距离可延长至 100 米（CAT5e 线缆）。​

2. 同步校准：保障多设备协同精度​

在多轴运动控制（如电子装配线的 PCB 插装机器人）、精密焊接等场景中，设备间同步误差需控制在微秒级，否则会导致产品报废。EtherCAT 分支器通过分布式时钟（DC）同步机制，自动计算各分支路径延迟，通过偏移补偿算法（Δt_offset = [(t2-t1)-(t4-t3)]/2）校准时钟偏差，确保全网络设备同步精度≤1μs。某汽车座椅装配线应用显示，接入分支器后，6 轴机器人协同误差从 5μs 降至 0.8μs，产品合格率提升 3%。​

3. 信号强化与故障隔离：提升网络可靠性​

长距离布线易导致 EtherCAT 信号衰减，而分支器内置信号整形与放大电路，可恢复衰减信号的幅值与波形，保障批量控制指令无丢包传输。同时，分支器具备端口状态监测功能，当某一下游设备故障时，仅断开对应分支，不影响其他设备运行，故障排查效率提升 80%。某半导体工厂通过分支器实现设备分区管控，单次故障影响范围从整条产线缩小至单个工位。​

三、三格电子 SG-ECAT-HUB_4 分支器：四大核心优势，适配全场景组网​

三格电子深耕工业通信 12 年，其 SG-ECAT-HUB_4 EtherCAT 分支器以 “灵活拓扑、精准同步、可靠运行、便捷部署” 四大优势，成为汽车制造、新能源、智能装备等领域的组网核心设备。​

1. 多拓扑兼容：1 进 3 出端口，适配全场景布局​

设备配备 1 个 EtherCAT 输入口（IN）与 3 个输出口（OUT4/OUT2/OUT3），通过端口组合实现三种主流拓扑：​

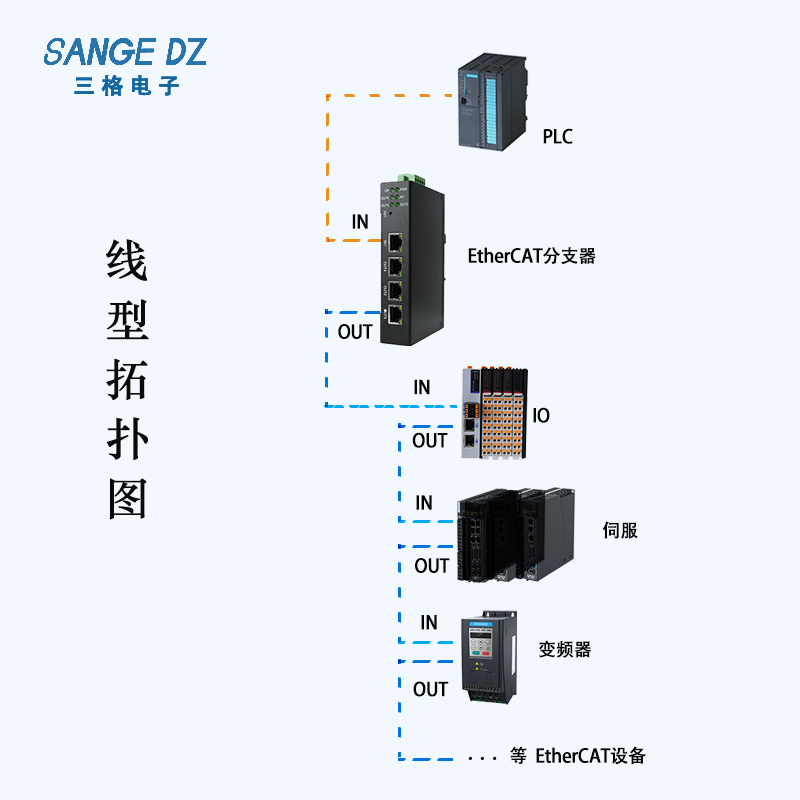

线型拓扑：IN 口接主站，OUT 口依次串联伺服、变频器，适配沿直线分布的生产线（如瓶装饮料灌装线）；​

星形拓扑：IN 口接主站，3 个 OUT 口分别连接 IO 模块、视觉传感器、网关，实现分散设备集中接入（如电子元件检测工位）；​

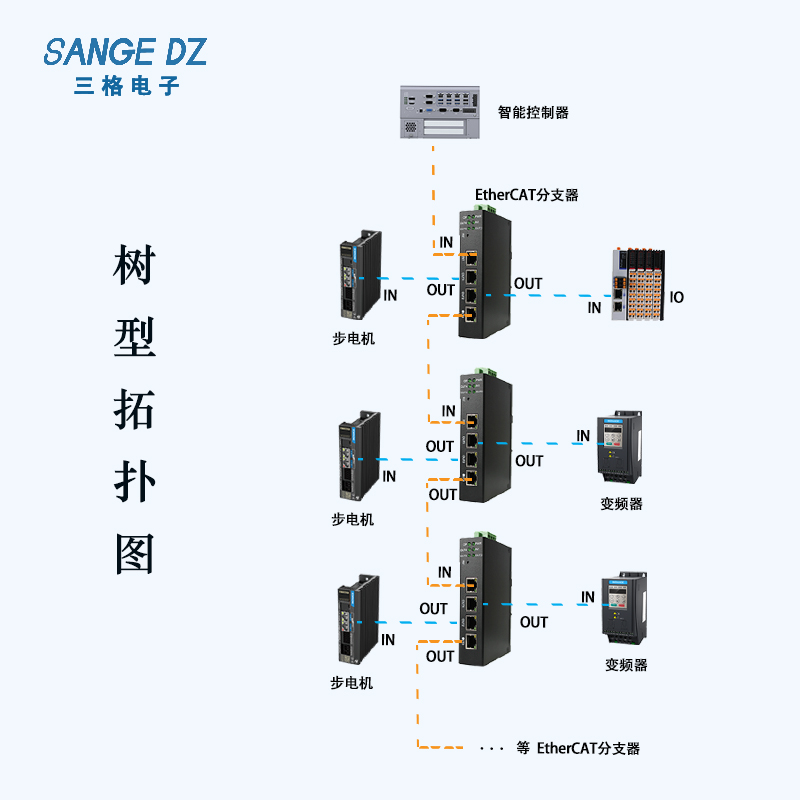

树型拓扑：多台分支器级联，主站连接一级分支器 IN 口，其 OUT 口接入二级分支器，覆盖大型车间多层级设备（如汽车总装线）。​

数据帧按 “IN→OUT4→OUT2→OUT3” 顺序处理，确保传输逻辑清晰，避免多分支数据混乱。​

2. 微秒级同步：64 位 DC 时钟，满足高精度控制​

搭载 64 位分布式时钟单元，支持 EtherCAT DC 同步协议，设备间同步精度达微秒级，完美适配多轴运动控制、机器人协同等场景。同时兼容 EtherCAT 全速率通信，无缝对接倍福 TwinCAT、汇川 H5U、欧姆龙 NX 等主流主站，以及汇川伺服、三格远程 IO 等从站设备，无需修改系统配置即可即插即用。某 3C 产品精密装配线测试显示，接入 12 台伺服驱动器后，同步误差稳定在 0.5μs 以内，满足 0.01mm 级装配精度要求。​

3. 工业级可靠：宽温宽压，恶劣环境稳定运行​

针对工业现场严苛条件，设备从供电、防护、状态监测全方位强化可靠性：​

供电防护：18~36V DC 宽压输入，支持双电源冗余（端子 V1/V2 接正极），具备过压（36V）、过流（2A）、反接保护，适应电网波动频繁的车间环境；​

环境适配：工作温度 - 30℃~75℃、湿度 5%~95% 无凝露，可部署于北方冬季无暖气车间、南方湿热厂房或户外控制柜，抵御粉尘与水汽侵蚀；​

状态可视化：6 路指示灯实时反馈运行状态 ——PWR 灯常亮表示电源正常，OP 灯常亮表示进入工作状态，IN/OUT 口灯闪烁表示数据交互，故障时可通过灭灯端口快速定位问题。​

某光伏逆变器车间应用显示，设备在 45℃高温、多粉尘环境下连续运行 1 年，通信故障率低于 0.01%。​

4. 零门槛部署：即插即用，多软件兼容​

无需专业编程能力，上电即可自动识别网络拓扑，支持热插拔（遵循 EtherCAT 规范），现场调试效率提升 50%。提供 XML 配置文件，完美适配 TwinCAT、CODESYS、欧姆龙 Sysmac Studio、汇川 AutoShop 等主流工业软件，扫描设备后自动匹配参数，无需手动编写驱动。配套详细应用例程，涵盖主站配置、设备扫描、程序下载全流程，新手仅需 5 步即可完成组网。某电子厂 30 台分支器的部署时间从 3 天缩短至 4 小时，大幅降低运维成本。​

四、实战案例：三格分支器如何创造组网价值？​

案例 1：汽车焊接线 —— 树型拓扑组网，同步精度提升 80%​

痛点：某汽车焊装车间有 12 台焊接机器人、8 台视觉传感器，原菊花链拓扑布线杂乱（主线缆长度超 300 米），信号衰减导致机器人协同误差达 4μs，频繁出现焊接虚焊问题；故障排查需逐台设备检测，平均耗时 2 小时。​

方案：部署 4 台三格 SG-ECAT-HUB_4 分支器构建树型拓扑 —— 主站连接一级分支器 IN 口，其 3 个 OUT 口分别接入二级分支器，每个二级分支器连接 3 台机器人与 2 台传感器。​

效果：​

布线长度减少 60%，材料成本节省 1.2 万元；​

机器人同步误差降至 0.8μs，虚焊率从 5% 降至 0.3%；​

故障定位时间从 2 小时缩短至 15 分钟，年减少停产损失 8 万元。​

案例 2：新能源电池生产线 —— 星形拓扑集中管控，部署效率翻倍​

痛点：某锂电池工厂的化成车间有 20 台充放电柜（Modbus RTU 协议）、15 台温度传感器，需接入 EtherCAT 主站实现实时监控，原方案需每台设备单独布线至主站，施工周期长且后期维护困难。​

方案：部署 3 台三格 SG-ECAT-HUB_4 分支器，每台分支器通过 OUT 口连接充放电柜（配三格 Modbus-EtherCAT 网关）与温度传感器，IN 口接入 EtherCAT 主站，构建星形拓扑。​

效果：​

施工周期从 5 天缩短至 2 天，部署效率提升 150%；​

充放电数据采集延迟≤10ms，温度监控误差≤0.5℃；​

支持热插拔，设备维护时无需关停整条生产线，年增加产能 30 万 Ah。

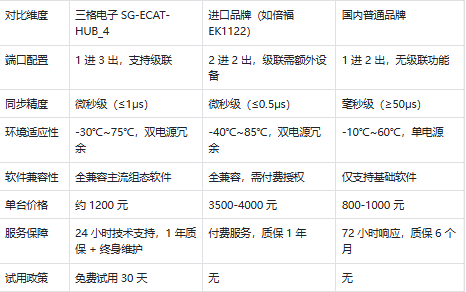

五、选型对比：三格电子分支器的高性价比优势​

与进口品牌及国内普通产品相比，三格 SG-ECAT-HUB_4 在 “性能 - 价格 - 服务” 维度形成显著竞争力：
