物联网智能网关实现注塑机和基恩士PLC通讯的配置案例

一、项目背景

随着制造业向智能化、信息化方向快速发展，注塑车间作为塑料制品制造的核心环节，面临着设备协议多样、数据孤岛严重、系统集成困难等问题。某大型注塑企业计划对其老旧车间进行数字化改造，实现设备数据统一采集、远程监控与MES系统对接，提升生产效率与设备管理水平。

该车间主要设备包括：

注塑机：品牌为海天（Haitian），型号为MA1600，控制系统支持 OPC UA协议，用于提供实时工艺参数（如温度、压力、注射速度等）；

PLC控制器：品牌为基恩士（Keyence），型号为 KV-8000，通过 Modbus TCP协议 实现对辅助设备（如模温机、干燥机、机械手）的控制与数据采集。

由于两种设备采用不同的通信协议，直接数据交互存在障碍。为实现两类设备之间的数据互通与集中管理，项目选用了 远创智控 YC-TCP-OPCUA工业智能网关，作为协议转换与数据中转的核心设备。

二、设备介绍

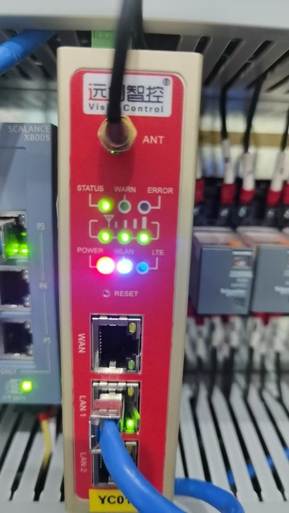

1.远创智控 YC-TCP-OPCUA工业智能网关

YC-TCP-OPCUA 是远创智控推出的一款高性能协议转换网关，支持 Modbus TCP与 OPC UA协议的双向转换，具备以下特点：

支持作为 Modbus TCP主站/从站；

支持作为 OPC UA客户端/服务器；

支持多设备并发访问；

提供 Web配置界面，便于调试与维护；

工业级设计，支持 -40℃~85℃工作温度，适用于恶劣工业环境。

三、系统架构设计

本项目中，YC-TCP-OPCUA 远程控制网关部署在注塑机与PLC之间，承担协议桥接与数据中转的任务。系统架构如下：

设备层：

海天 MA1600注塑机（OPC UA服务器）；

基恩士 KV-8000 PLC（Modbus TCP从站）；

通信层：

远创智控 YC-TCP-OPCUA网关；

监控层：

MES系统（通过 OPC UA客户端接口访问网关）；

本地触摸屏（通过 Modbus TCP访问网关）。

四、配置过程详解

1.网络连接与物理接线

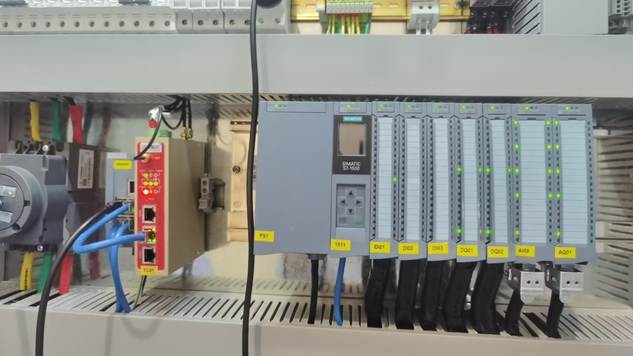

将 YC-TCP-OPCUA边缘计算网关通过以太网接口连接至车间局域网；

注塑机与网关通过以太网连接，确保 OPC UA通信链路畅通；

PLC与网关通过以太网连接，确保 Modbus TCP通信链路正常；

上位机与MES系统通过局域网访问网关，实现数据读取与写入。

2.网关配置步骤

（1）OPC UA客户端配置（连接注塑机）

登录网关 Web管理界面；

进入“OPC UA客户端配置”页面；

添加注塑机作为 OPC UA服务器，输入其 IP地址与端口号（默认4840）；

浏览并导入注塑机提供的变量节点（如温度、压力、注射速度等）；

设置数据读取周期为 1秒，启用实时采集；

将采集到的数据映射至网关内部寄存器（用于后续转发）。

（2）Modbus TCP主站配置（连接PLC）

进入“Modbus TCP主站配置”页面；

添加基恩士 KV-8000 PLC 作为从站设备，输入其 IP地址与端口号（默认502）；

配置读取/写入寄存器地址，如：

读取保持寄存器（40001~40010）用于获取模温机温度；

写入线圈寄存器（00001~00005）用于控制机械手启停；

设置轮询周期为 500ms，确保实时性；

将 PLC数据映射至网关内部寄存器。

（3）数据映射与协议互通

在“数据映射表”中，将 OPC UA数据与 Modbus寄存器进行关联；

例如：将注塑机“注射速度”变量映射至 Modbus寄存器 40100；

将 PLC “模温机温度”映射至 OPC UA节点 ns=2;s=Temp_Mold；

设置数据类型（INT、REAL、BOOL）与转换规则；

启用双向通信，实现 OPC UA↔ Modbus TCP的实时数据互通。

（4）MES系统对接

MES系统作为 OPC UA客户端，连接至网关；

读取注塑机与 PLC的所有关键参数；

实现生产数据归档、工艺追溯、报警管理等功能；

同时支持远程下发工艺参数至 PLC，实现柔性生产。

五、实施效果

通过部署远创智控 YC-TCP-OPCUA网关，本项目实现了以下目标：

协议互通：成功打通 OPC UA与 Modbus TCP协议壁垒，实现注塑机与PLC之间的数据交互；

数据统一采集：MES系统可实时获取所有设备数据，消除信息孤岛；

提升生产效率：通过实时监控关键工艺参数，减少人为干预与设备故障；

降低维护成本：网关支持远程配置与诊断，减少现场维护频次；

系统扩展性强：后续可接入更多协议设备（如EtherNet/IP、CANopen等），实现车间级全面互联。

六、总结

本案例充分展示了远创智控 YC-TCP-OPCUA网关在多协议工业现场中的强大适应能力与稳定性。通过该网关，企业不仅实现了注塑机与PLC之间的高效通信，也为后续智能制造、数据分析与系统优化打下了坚实基础。随着工业物联网的发展，此类协议转换网关将在更多复杂工业场景中发挥关键作用。

（具体内容配置过程及其他相关咨询可联系杨工。）
