客户一语道破Profinet转EthernetIP网关的通信轮回

本生产线实现曲轴从毛坯上线、加工、质量控制和成品下线全过程的物流输送与自动化生产监控。

对于工厂而言，客户需求是根本，质量控制是实现户满意度的基础。只有通过有效的质量控制手段，企业才能确保产品的一致性和可靠性。例如，通过严格的检验和测试流程，可以及时发现并纠正潜在的质量问题，这不仅能降低返工率和废品率，还能确保客户收到符合标准的产品。

关节机器人可以配备视觉系统或传感器，对曲轴进行在线检测，自动识别瑕疵和偏差。这种自动化的质量控制可以及时发现问题，降低返工率，提高产品的整体质量，质量控制与客户满意度的关联。

本生产线中，关节机器人的通信应用是实现自动化协同的关键环节。以下是基于Ethernet/IP协议与西门子S1500 PLC集成的技术详解：

一、通信架构设计

网络拓扑

1. 采用星型拓扑结构，S7-1500 PLC作为主站（Scanner），机器人控制器（如安川、发那科等）作为从站（Adapter）。
2. 通过工业交换机连接，确保实时性（建议使用千兆网络）。

硬件配置

1. PLC侧：S7-1500需配备支持Ethernet/IP的通信模块（如CP1543-1或通过TIA Portal配置的PN接口）。
2. 机器人侧：需启用Ethernet/IP选项（例如安川的YRC1000需选配EIP模块）。

二、协议配置流程

1. PLC端配置（TIA Portal）
2. 安装GSD文件：导入机器人厂商提供的Ethernet/IP设备描述文件（.gsdml）。
3. 添加设备：在硬件目录中选择对应的机器人EIP从站，分配IP地址（如192-168-1-10）
4. 定义I/O映射：
5. 输入：机器人状态信号（运行中/故障/急停）、加工完成信号。
6. 输出：启动/停止指令、目标工位编号（16位整数）。

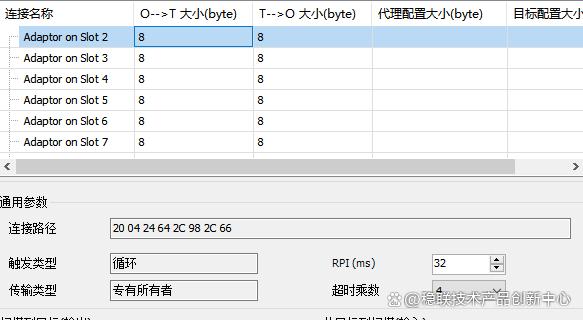

7. 设置通信参数：
8. 机器人端配置
9. 网络参数：设置与PLC同网段的静态IP，子网掩码匹配。
10. EDS文件加载：导入PLC的EDS文件至机器人控制器（部分品牌需手动配置标签）。
11. 标签映射：

三、数据交换实现

1.周期性数据（I/O）

o传输高频信号（如夹爪开合、到位信号），通过Ethernet/IP的隐含信息实现。

o建议使用32位DINT数组优化传输效率。

2.非周期性数据（HMI/参数）

o通过读写机器人参数（如加工速度、坐标系偏移），使用CIP指令：

质量控制在提升客户满意度中扮演着至关重要的角色。只有重视质量管理，企业才能在激烈的市场竞争中立于不败之地，同时实现持续的业务增长和客户信任。
