plc 以太网通讯模块：三菱 Q01PLC 与上位机、触摸屏及变频器高效通讯案例

一、项目背景

在现代机床设备控制领域，随着制造业工业自动化、智能化程度的不断提高，机床设备的控制与管理需求也日益复杂。传统的机床控制系统通常采用串口通讯方式，如RS232、RS485等，但串口通讯存在传输速度慢、通讯距离有限、连接设备数量有限等问题，已难以满足现代车间对机床设备的高效监控、数据采集与生产管理需求。例如，在一些大型机床加工车间，需要实时监控多台机床的运行状态、加工参数、故障报警等信息，并将这些数据传输至上位机进行集中管理和分析，同时还要通过触摸屏实现对机床的本地操作与监控。三菱Q01PLC是一种性能可靠的控制器，但在其原有的通讯接口下，难以同时满足与上位机和触摸屏的高效通讯需求。因此，为了提升机床设备控制系统的通讯效率和整体性能，采用合适的以太网通讯解决方案势在必行。

二、项目痛点

传统串口通讯的限制：机床设备上的三菱Q01PLC原本使用串口进行通讯，串口通讯速度慢，通常只有几kbps到几Mbps，无法满足大量数据的实时传输需求，如机床加工过程中的高精度数据、实时图像数据等。而且串口连接的设备数量有限，一般只能连接少数几台设备，难以构建大规模的网络化监控系统。

上位机监控的难题：车间管理人员希望通过上位机实时监控多台机床的运行状况，但传统串口通讯方式下，上位机与PLC的连接不稳定，数据传输容易出现延迟、丢失等问题，导致上位机上的监控数据不准确、不及时，无法满足生产管理的决策需求。

触摸屏交互的瓶颈：触摸屏在机床本地操作中发挥着重要作用，但与三菱Q01PLC的通讯不够顺畅，当同时有多个触摸屏与PLC进行数据交互时，容易出现通讯冲突、数据错乱等问题，影响机床操作人员的工作效率和操作体验。

系统扩展性差：随着生产规模的扩大和自动化程度的提高，需要不断增加新的机床设备或监控终端，但原有的串口通讯系统难以进行扩展，重新布线和配置成本较高，对生产造成较大的影响。

三、解决方案

为了有效解决上述痛点，项目采用了捷米特JM-ETH-Q以太网模块来实现三菱Q01PLC与上位机、触摸屏的高效通讯。

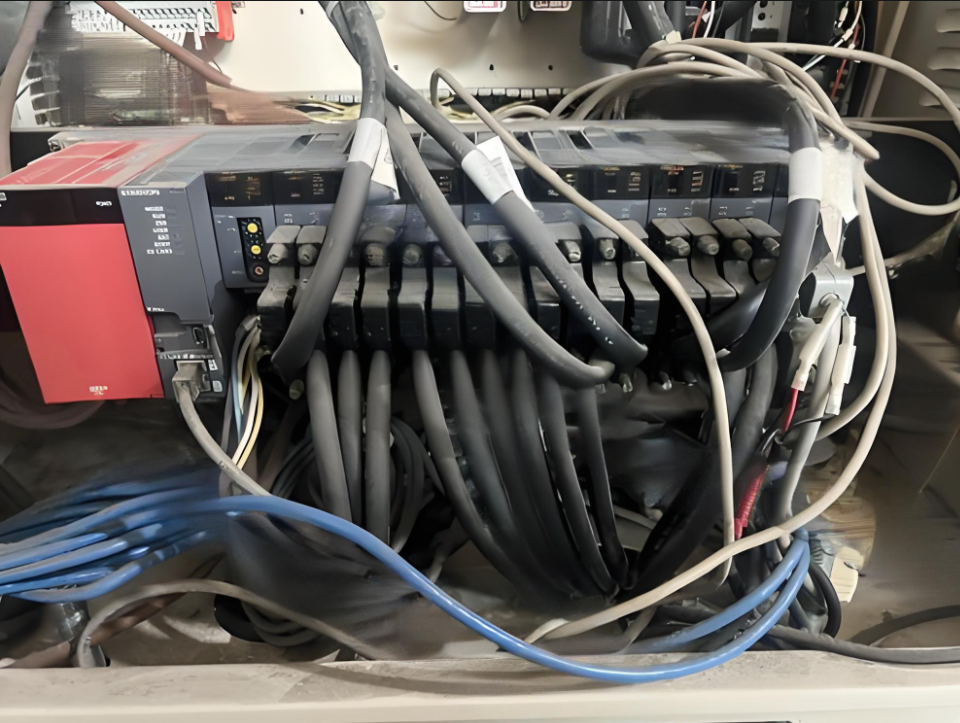

模块安装与连接：JM-ETH-Q以太网模块采用模块化设计，安装方便，直接安装在35mm的导轨上，无需外接电源。将其COM1口连接到三菱Q01PLC的MD6编程通讯口，COM2扩展口则用于与触摸屏相连。

协议支持与配置：该模块支持三菱MC以太网协议和ModbusTCP两种通讯方式，能够满足不同上位机软件和触摸屏的通讯需求。通过WEB服务器或配置诊断工具JM-ETH-Q对设备进行参数设置和运行诊断，使其与三菱Q01PLC以及上位机、触摸屏的通讯参数相匹配。

多设备通讯能力：JM-ETH-Q以太网转换器不占用PLC编程口，可实现编程软件/上位机软件通过以太网对PLC数据监控的同时，触摸屏通过复用接口X2与PLC进行通讯，支持多个设备的同时连接，解决了传统通讯方式下设备连接数量有限的问题。

通讯实现过程

上位机与PLC的通讯：在上位机上安装配置好的组态软件，如组态王、MCGS等，并设置好与JM-ETH-Q模块的以太网连接参数。启动组态软件后，上位机通过以太网向JM-ETH-Q以太网转换器发送数据请求指令，模块接收到指令后，按照三菱MC以太网协议或ModbusTCP协议将其转换为PLC可识别的指令，并发送给三菱Q01PLC。PLC返回数据后，模块再将数据转换为上位机可识别的格式，通过以太网传输至上位机，实现实时的数据监控和设备管理功能。

触摸屏与PLC的通讯：触摸屏通过JM-ETH-Q网关模块的COM2扩展口与PLC进行连接。在触摸屏上编写相应的监控画面和操作按钮，并设置好通讯参数。当操作人员在触摸屏上进行操作时，触摸屏会发送指令给模块，模块将其转换后传输给PLC，PLC执行相应操作并将反馈信息发送回模块，模块再将信息传回触摸屏显示，从而实现对机床设备的本地监控和操作。

四、项目实施效果

提高了通讯效率：通过JM-ETH-Q以太网模块，三菱Q01PLC与上位机和触摸屏之间的通讯速度得到了显著提升，数据传输更加迅速和稳定，能够满足机床设备在高速、高精度加工过程中大量的数据传输需求，如实时传输机床的位移、速度、温度等数据，为生产过程的优化和故障诊断提供了及时准确的数据支持。

优化了监控与管理：上位机能够实时、稳定地获取多台机床的运行数据，车间管理人员可以在办公室内通过上位机对整个车间的机床设备进行集中监控和管理，及时发现设备故障和生产异常情况，提高了生产管理的效率和决策的科学性。同时，触摸屏与PLC的高效通讯也使得机床操作人员能够更加便捷地进行设备操作和参数调整，减少了操作失误和设备停机时间，提高了生产效率。

增强了系统的扩展性：采用JM-ETH-Q以太网模块后，系统的扩展变得更加容易。当需要增加新的机床设备或监控终端时，只需将其接入以太网网络，并进行简单的配置即可实现与现有系统的通讯，无需对原有的布线和通讯系统进行大规模的改造，降低了系统的扩展成本和时间成本，为企业的未来发展和生产规模的扩大提供了便利。

五、总结

在机床设备控制领域，采用三菱Q01PLC配合捷米特JM-ETH-Q以太网模块的通讯解决方案，成功地解决了传统串口通讯方式所面临的诸多问题，实现了PLC与上位机和触摸屏的高效、稳定通讯，提升了机床设备控制系统的整体性能和生产效率，为企业打造智能化、网络化的生产车间提供了有力支持。随着工业自动化技术的不断发展，以太网通讯技术将在机床设备控制以及其他工业领域发挥越来越重要的作用，推动制造业向更高效、更智能的方向发展。

有什么技术问题请与付工留言交流
