32x8的LCD驱动器VK0256/B/C介绍

型号：VK0256/B/C
永嘉微电/VINKA

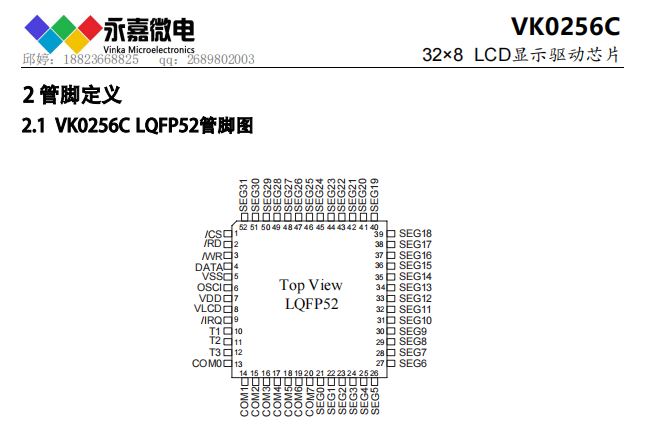

封装形式：QFP64 LQFP64 LQFP52
原厂，工程服务，技术支持

概述：
VK0256/B/C是一个32x8的LCD驱动器. 可软件程控使其适用于多样化的LCD应用线路。仅用到3至4条讯号线便可控制LCD驱动器，除此之外亦可介由指令使其进入省电模式。ZXY241

特点：
★ 工作电压 2.4-5.2V
★ 内置32 kHz RC振荡器（上电默认）
★ 可外接32kHz时钟源（OSCI）
★ 偏置电压（BIAS）固定为1/4
★ COM周期（DUTY）固定为1/8
★ 内置显示RAM为32x8位
★ 蜂鸣器频率可配置为2kHz、4kHz
★ 省电模式（通过关显示和关振荡器进入）
★ 时基和看门狗共用1个时钟源，可配置8种频率
★ 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
★ 3/4线串行接口
★ 软件配置LCD显示参数
★ 写命令和读写数据2种命令格式
★ 读写显示数据地址自动加1
★ VLCD脚提供LCD驱动电压（＜VDD）
★ 封装： QFP64(20.0mm x 14.0mm PP=1.0mm)
LQFP64(7.0mm x 7.0mm PP=0.4mm)
LQFP52(14.0mm x 14.0mm PP=1.0mm)

LCD控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式
VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式
VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SSOP24 省电模式
VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SSOP28 省电模式
VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4 超小体积）
VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式
VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式
VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式
VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64省电模式
VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/21/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/ QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100； DICE/DIE 裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP28； DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21AA 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SSOP28；DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP24； DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21BA 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SSOP24；DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP20； DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 NSOP16； DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP52； DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP48； DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP64；DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/3 1/4 I2C通讯接口 LQFP48； DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24A 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP80；DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24B 2.4～5.5V 56seg*4com 52*8 44*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP64；DICE/DIE(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V15seg*4com 偏置电压1/2 1/3 I2C通讯接口SSOP24 超低功耗/抗干扰
VKL076 2.5～5.5V19seg*4com 偏置电压1/2 1/3 I2C通讯接口SSOP28 超低功耗/抗干扰
VKL128 2.5～5.5V32seg*4com 偏置电压1/2 1/3 I2C通讯接口LQFP44 超低功耗/抗干扰
VKL144A 2.5～5.5V36seg*4com 偏置电压1/2 1/3 I2C通讯接口TSSOP48超低功耗/抗干扰
VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口QFN48(6*6超小体积) 超低功耗/抗干扰

静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V118seg*1com 偏置电压 -- 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁
VKS232 2.4～5.2V116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁
