DLP芯片组与3D机器视觉

Robot Vision 来源:电子发烧友网 作者:李宁远 2022-06-23 08:00 次阅读
3D机器视觉一直都是前沿的热门领域,视觉传感在当今的机器人应用、自动驾驶应用领域都有着非常重要的地位。借助数字化3D扫描数据,可以提取一个物体的表面积、体积和形体尺寸。在用来捕捉物体物理尺寸的光学技术里,结构光是一类应用颇多的方法。
(结构光示例,TI

通过检测图形被投射到另一物体上的扭曲和变形,再经过图像处理和三角剖分算法将这些扭曲和变形转换为3D点云数据。视觉能力与点云生成的精确与否直接相关。当需要进行毫米甚至微米级分辨率的快速高精度扫描时,TI DLP技术的结构光系统在业内可以说是享有盛誉,可以通过将TI的数字微镜器件(DMD)技术与摄像头、传感器电机和其他外设集成来轻松构建3D点云,能够灵活控制工业、医疗和安全应用的高分辨率精确图形。

DLP技术的核心——DMD成像器件

在DLP技术里,最核心的器件是DMD成像器件。DMD成像器件中排列了很多小镜片,通过数字信号控制每一个镜片单独去做偏转动作,当光线投射在DMD芯片时,根据镜片的偏转方向光线会传导到不同的角度,从而实现显示。最早的DMD器件只有840个微镜,如今一个DMD器件中拥有最多800万个微镜构建于相应的CMOS存储单元上。DMD芯片支持的波长范围下至355nm的紫外线,上至2500nm的红外线,拥有高达32kHz的快速、可编程图形刷新率。这意味着可以实时获取移动物体的3D扫描数据,再通过使用自适应图形集,进一步优化DLP系统对多个物体和环境的扫描速度和准确度。

分辨率是DMD芯片最重要的特征之一,DMD芯片的范围目前可以覆盖很广的像素,最高超过400万像素。在较大的扫描区域内或者是光照强度较强的环境中,较大MP的DMD器件会更适用,机器视觉应用多使用此类器件,小于1-MP的DMD器件一般在便携的低功耗小型设备中更为常见。

针对紫外、可见光以及近红外不同波长的不同反射特性,DLP系统可以调整颜色和照明强度,这些优化让器件能更容易地与各种光源组合,组合用于生物3D识别的近红外波,用于优化金属反射特性的紫外线等等。DLP系统中使用了反射、可靠MEMS微镜的数组开关,对颜色、距离、运动以及环境的最低敏感度提升了器件长时间处于工况下,以及整个温度范围内的性能。

针对3D机器视觉的DLP

对于机器视觉应用来说,如何选择最佳的DLP芯片组取决于检测物体的形体尺寸、图形速度和系统外形尺寸。同时还需要考虑芯片组本身的特性,例如可移植性、分辨率特性、速度特性。

(3D机器视觉DLP方案,TI)

以DLP4500 为例,DLP4500在可移植性上较为突出,可用作空间光调制器SLM,以快速、准确且高效地操控近红外光以及生成图案。虽然这里把它当作了可移植性高的代表,但是其912×1140的分辨率阵列也不低了,加之紧凑的外形,DLP4500 DMD与单元件探测器结合使用可取代昂贵的基于InGaAs阵列的检测器设计。这一特色还体现在器件与多个光源和波长配对后,能够实现更多功能。

超高分辨率的DLP芯片组在机器视觉中有着诸多应用,一般在此类DMD中微镜数会超过四百万。超高分辨率直接体现在对于大型物体的识别直接提升机器视觉的扫描能力。因为其可编程性,在光谱域、空间域、以及时间域中的性能都会优化。准确地说,在器件工作时,能够动态地将图案进行选择和重新排序,有助于提取最准确的3D信息。
(DLP芯片组,TI)

至于高速特性,目前最大图像速率是32552Hz(1位图形速率),来自DLP7000,是DLP系列组合中模式速率最快的。对于需要DLP产品组合中的最大像素间距和最快图形速率选项的设计人员而言,这是目前最高性能的选择。

写在最后

在DLP芯片组中,除了DMD,其配套的控制器也很重要。DLP控制器会支持预存储的结构光图像,不需要外部视频处理器来传输图像,这样对于器件的高速显示很有帮助,否则器件很难达到高刷的上限。如果控制器还具有相机同步功能,那将进一步增强图像速率,实现更高性能的3D机器视觉扫描。
  • 机器视觉
    +关注

    关注

    139

    文章

    2601

    浏览量

    109396
  • dlp
    dlp
    +关注

    关注

    5

    文章

    259

    浏览量

    58130
  • 毫米波
    +关注

    关注

    19

    文章

    1431

    浏览量

    59042
收藏 人收藏

    评论

    相关推荐

    海康机器人LMR×读码产品实现物料搬运自动化及数字化

    6月,海康机器人携移动机器人、机器视觉产品亮相马来西亚SEMICON Southeast Asia半....
    发表于 06-28 15:41 50次 阅读

    助力工业4.0 多功能一体化智能相机 智能制造零距离

    多功能一体化智能相机,检测速度快,精度高,识别率高
    的头像 机器视觉检测 发表于 06-27 15:38 291次 阅读
    助力工业4.0 多功能一体化智能相机 智能制造零距离

    机器视觉运动控制一体机应用例程|U盘视觉定位激光打标解决方案

    本期课程我们将和大家一起分享如何去实现U盘视觉定位激光打标解决方案。
    发表于 06-27 15:36 188次 阅读
    机器视觉运动控制一体机应用例程|U盘视觉定位激光打标解决方案

    如何提高抗原检测试剂盒的产能

    项目背景: 目前防疫进入反复阶段,加上covid-19的各种新变异个体出现,以及高传染特性,对疫情防....
    的头像 gzww2018 发表于 06-27 15:20 17次 阅读
    如何提高抗原检测试剂盒的产能

    诚迈科技推动工业AI视觉质检市场加速发展

    工业4.0的核心是智能制造。而在智能制造赛道,工业AI质检正在快速奔跑。
    的头像 诚迈科技 发表于 06-24 15:11 107次 阅读

    诚迈科技基于机器视觉技术打造一体化工业视觉软件解决方案

    智能制造要通过数据和算法,实现网络化智能工厂,使信息在整个供应链上互联互通、生产效率提升、风险降低。....
    的头像 科技绿洲 发表于 06-24 10:46 542次 阅读

    机器视觉常用的一些光源

    缺点:大部分在线检测项目不方便使用;多层交叠不透明体会互相干扰;有一定厚度,带倒角、圆角的物体或者圆....
    的头像 新机器视觉 发表于 06-23 11:41 153次 阅读

    DLP芯片组与3D机器视觉

    通过检测图形被投射到另一物体上的扭曲和变形,再经过图像处理和三角剖分算法将这些扭曲和变形转换为3D点....
    的头像 电子发烧友网 发表于 06-23 10:57 183次 阅读

    康耐视培训资料

    康耐视培训ppt
    发表于 06-22 15:08 8次 阅读

    AMD 推出锐龙嵌入式 R2000 系列,为工业、机器视觉、物联网和瘦客户机解决方案提供优化的性能与功率效率

    —全新锐龙嵌入式 R 系列片上系统提供了双倍核心数量、增强的 Radeon 图形处理器、支持 Win....
    发表于 06-22 13:35 1067次 阅读
    AMD 推出锐龙嵌入式 R2000 系列,为工业、机器视觉、物联网和瘦客户机解决方案提供优化的性能与功率效率

    毫米波的DPD挑战,有源相控阵毫米波通信渐成主流

    作为一种很成熟的技术,DPD数字预失真通常被用于SUB-6GHz通信中,用来提高功率效率,在毫米波中....
    的头像 Robot Vision 发表于 06-22 08:00 602次 阅读
    毫米波的DPD挑战,有源相控阵毫米波通信渐成主流

    国辰视觉检测系统的优势特点是怎样的

    作为国家战略性新兴产业发展重点之一的电子信息产业,PCB板块持续走强。覆铜板是PCB制造的上游核心材....
    的头像 h1654155703.5361 发表于 06-21 17:56 310次 阅读

    恒润毫米波雷达产品进入乘用车大批量配套阶段

    近日,由经纬恒润自主研发的毫米波雷达产品,搭载江铃福特领睿车型,成功实现量产。此次量产成功,标志着恒....
    的头像 经纬恒润 发表于 06-21 17:16 252次 阅读

    芯和半导体IPD芯片累计出货量首超10亿颗

    国内EDA、IPD行业的领军企业芯和半导体于正在美国丹佛举行的2022年IMS展会上宣布,其IPD芯....
    的头像 科技绿洲 发表于 06-21 16:32 477次 阅读

    FormFactor探针台上进行高级毫米波和太赫兹测量

      FormFactor推出了用于高温mm-Wave和太赫兹测量的完全集成的模块化解决方案,该解决方....
    的头像 芯睿科技 发表于 06-21 14:54 147次 阅读

    FormFactor的SiPh-Tools简单介绍

    FormFactor的SiPh-Tools是功能强大的软件包,其中包括用于启用和促进光学探测的大量工....
    发表于 06-21 14:50 12次 阅读
    FormFactor的SiPh-Tools简单介绍

    相机标定含义(解决什么是相机标定)

    在大多数条件下,这些参数必须通过实验与计算才能得到。无论是在图像测量或者机器视觉应用中,相机参数的标....
    的头像 新机器视觉 发表于 06-21 11:12 326次 阅读

    基于机器视觉的铆钉自动铆合方案

    铆钉的铆合是使用金属 材质的细小金属管,穿过连接板上的铆合孔,之后对铆钉两端面使用敲打或增压等方式,....
    发表于 06-20 09:49 2519次 阅读

    机器视觉检测系统的优势及工作流程的介绍

    生产厂家应用OCR视觉检测系统设备,流水线进行自动化的改造,使生产变成快速、实时、准确、高效的流水线....
    的头像 视觉检测 发表于 06-17 17:49 142次 阅读
    机器视觉检测系统的优势及工作流程的介绍

    可用于人体位置、活动检测的高精度毫米波雷达传感器

    SoC设计与应用技术领导厂商Socionext Inc.(以下“Socionext”)宣布成功开发「....
    的头像 科技数码 发表于 06-17 11:29 310次 阅读

    NI无线通信USRP X410 LabVIEW套件赋能四大发展路径

    具有更大带宽、更丰富的频谱资源,有助于构建6G超高速率的传输系统,满足微小尺寸超大容量数据回传、超短....
    的头像 科技绿洲 发表于 06-16 17:14 384次 阅读

    海康机器人发布生态合作伙伴计划 持续赋能客户

    为打造区域化、层次化的机器视觉应用生态,加强上下游合作,海康机器人发布生态合作伙伴计划, 面向全国招....
    的头像 科技绿洲 发表于 06-16 10:44 834次 阅读

    GNSS监测一体机的应用优势及工作指标的介绍

    近年来我国雨量较大,常常会在新闻播报里看到山体滑坡、泥石流等造成的损害,有些人的家园被埋没在泥石流里....
    的头像 明道物联网 发表于 06-14 17:08 344次 阅读
    GNSS监测一体机的应用优势及工作指标的介绍

    高通靠毫米波收发器占据市场份额第一

    Strategy Analytics RF &无线元件服务近期发布的研究报告《2021年智能手机射频....
    的头像 要长高 发表于 06-14 14:41 644次 阅读
    高通靠毫米波收发器占据市场份额第一

    通用软件无线电外设(USRP)设备升级方案

    通用软件无线电外设(USRP)设备是用于射频应用的软件定义无线电 (SDR),USRP收发器可以发送....
    的头像 广州虹科电子科技有限公司 发表于 06-13 16:02 338次 阅读

    Pyramid-MW 探针卡的主要特征说明

    Pyramid-MW 探针卡概述 FormFactor 的 Pyramid-MW 探针卡是目前世界上....
    发表于 06-13 10:12 42次 阅读

    高温mm-Wave和太赫兹测量的独特解决方案

    我们针对高温mm-Wave和太赫兹测量的独特解决方案采用了全新开发的方法,以克服精确波导探测中的挑战....
    的头像 tjxinrui 发表于 06-13 10:10 200次 阅读

    海康机器人打造以VM为核心的机器视觉应用生态

    为打造区域化、层次化的机器视觉应用生态,加强上下游合作,海康机器人发布生态合作伙伴计划, 面向全国招....
    的头像 科技绿洲 发表于 06-12 10:51 500次 阅读

    这个提质神器,被研祥金码科技团队研发出来了

    2022年,是很多行业进行自我变革初见成效的一年,数字化转型是传统产业突破增长的战略关键。如何用科技....
    的头像 科技数码 发表于 06-10 18:26 155次 阅读
    这个提质神器,被研祥金码科技团队研发出来了

    联发科在美手机销量与高通差距缩小到2%

    根据 Counterpoint Research 的美国渠道份额追踪器,高通公司在 2022 年 4....
    的头像 要长高 发表于 06-10 11:24 687次 阅读
    联发科在美手机销量与高通差距缩小到2%

    基于机器视觉的测距成像

    激光雷达(英文:Laser Radar),是以发射激光束探测目标的位置、速度的雷达。它有时也被叫做3....
    的头像 新机器视觉 发表于 06-10 10:31 382次 阅读

    专为工业或车载应用的边缘计算而构建的可移动平台

      得益于创新的模块化设计,VPC-3350S 有两种配置可供选择;紧凑型工业 VPC-3350S ....
    的头像 星星科技指导员 发表于 06-10 07:14 216次 阅读

    使用VPLC控制器进行图像拼接的实例

    图像拼接的 原理 是将多幅来自同一 拍摄场景的小视野图像合成为一幅无缝的、分辨率高、大视野的全景图像....
    发表于 06-09 14:29 170次 阅读
    使用VPLC控制器进行图像拼接的实例

    先进的毫米波和太赫兹解决方案的一些亮点

    FormFactor引入了完全集成的模块化高温毫米波和太赫兹测量的解决方案它采用了一种新的,专门开发....
    发表于 06-07 15:17 43次 阅读

    普诺飞思宣布提供免费视觉软件套件,推动全球基于事件生态社区建设发展

    2022 年 6 月 6 日,中国上海——全球领先的神经拟态视觉系统发明者普诺飞思(Prophese....
    的头像 21克888 发表于 06-06 17:22 1391次 阅读
    普诺飞思宣布提供免费视觉软件套件,推动全球基于事件生态社区建设发展

    机器视觉系统常用光源有哪些

    一幅好的图像可以提高整个系统的稳定性,从而大大降低图像处理算法的难度,同时提高系统的精度和可靠性。
    的头像 要长高 发表于 06-06 16:01 731次 阅读
    机器视觉系统常用光源有哪些

    DLP技术对汽车照明系统的重要作用

    动态地面投影技术能够在同一模块内显示任何图案,该技术通过提供全新的创新型照明功能,重塑消费者对外部照....
    的头像 德州仪器 发表于 06-06 11:18 294次 阅读

    mW范围内的机器视觉使物联网端点推理变得实用

      处于极端边缘的端点,例如用于人员检测的端点,有特定的需求。尽管任何人都可以将已发布的神经网络用于....
    的头像 星星科技指导员 发表于 06-06 09:19 308次 阅读
    mW范围内的机器视觉使物联网端点推理变得实用

    机器视觉检测设备在手套检测方案中的应用

    自新型冠状病毒(2019-nCoV)感染的肺炎疫情发生以来,全国同舟共济、众志成城,打响了一场没有硝....
    发表于 06-02 17:27 57次 阅读
    机器视觉检测设备在手套检测方案中的应用

    智能仓库凭借AI机器视觉领先竞争对手

      这 智能托盘解决方案 使包装和托盘本身变得智能,可以实时检测它们应该什么时候在什么地方。这样可以....
    的头像 星星科技指导员 发表于 06-02 16:50 798次 阅读

    海康机器人FA镜头产品满足各类机器视觉行业应用

    随着工业自动化的提速,机器视觉的动态成像应用不断增多。面对高速率、低成本的市场应用需求,为了给客户提....
    的头像 科技绿洲 发表于 06-01 17:22 431次 阅读

    yt-dlp youtube-dl项目的分支

    ./oschina_soft/yt-dlp.zip
    发表于 06-01 15:32 42次 阅读
    yt-dlp youtube-dl项目的分支

    机器视觉系统设计的新挑战

    先进的视觉和检测流程正在推动相机分辨率的提高。 随着相机分辨率的增加,像素大小通常会减小。 较小的像....
    的头像 要长高 发表于 05-31 14:48 697次 阅读
    机器视觉系统设计的新挑战

    机器视觉技术或成为锂电池新的增长点

    3D机器视觉测量方案也为锂电池制造商带来了更多选择,预计未来几年,3D视觉领域将延续高热度。国内外厂....
    的头像 要长高 发表于 05-31 14:38 1043次 阅读
    机器视觉技术或成为锂电池新的增长点

    机器视觉检测技术存在哪些问题

    机器视觉技术已经在医学、交通航海、工业生产等领域有了突破性进展,基于机器视觉的表面缺陷检测必将是未来....
    的头像 要长高 发表于 05-31 14:26 681次 阅读
    机器视觉检测技术存在哪些问题

    基于事件的视觉传感,变革机器视觉技术

    目前,我们正处于机器视觉和人工智能转型的初期,据Yole Development等市场研究机构的分析....
    的头像 时光流逝最终成了回忆 发表于 05-30 08:16 958次 阅读
    基于事件的视觉传感,变革机器视觉技术

    使用VPLC控制器对图像进行灰度匹配

    不同的模板匹配方法,其操作步骤也不一样,其生成模板的方式也有不同的地方,在之前的课程中我们讲述了基于....
    发表于 05-27 10:55 61次 阅读
    使用VPLC控制器对图像进行灰度匹配

    适用于汽车照明应用的HB LED

      这些特性和功能使 MAX25610A 和 MAX25610B 成为支持工业和商业照明应用以及汽车....
    的头像 星星科技指导员 发表于 05-26 15:36 280次 阅读

    通过上游技术创新显著提高行业机器视觉应用水平

    你知道吗?早在20年前,机器视觉(Machine Vision)就已经“红”遍中国。当然,那时它还不....
    的头像 艾迈斯欧司朗 发表于 05-26 11:30 417次 阅读

    Celona选择使用多种是德科技5G接入网(RAN)测试工具

    是德科技公司(NYSE:KEYS)今日宣布,Celona 已选中是德科技的 Open RAN Arc....
    的头像 科技绿洲 发表于 05-25 16:55 558次 阅读

    瑞盟MS51xx系列芯片高精准应用于机器视觉行业

    什么是机器视觉机器视觉是人工智能行业的重要前沿分支。机器视觉通过模拟人类视觉系统,赋 予机器“看”和“认知”的能力,是机器...
    发表于 04-25 22:10 9547次 阅读
    瑞盟MS51xx系列芯片高精准应用于机器视觉行业

    全爱科技推出昇腾Atlas200开发套件QA200-PICE,进入多所知名高校!

    全爱科技推出Atlas200开发套件QA200-PICE,QA200-PICE开发者套件是一款高性能AI应用开发板,支持华为昇腾Ascend...
    发表于 04-08 16:22 2084次 阅读

    每日话题:华为新一代全屋智能即将发布,毫米波究竟有多神奇?

    日前,华为官方宣布,将于3月16日晚19:00举行2022华为全屋智能及全场景新品春季发布会,届时预计将发布首款鸿蒙墨水平板华为Mat...
    发表于 03-14 10:59 6668次 阅读

    一个关于视觉方面的问题

      如图,需要找出图1到5中红色圈出的区域,请教一下各位大佬有什么好的方式,我这边用图像预处理后找轮廓的方式找错的...
    发表于 03-11 08:31 7401次 阅读
    一个关于视觉方面的问题

    如何对基于IMX6q的电装毫米波调试源码进行测试呢

    如何对基于IMX6q的电装毫米波调试源码进行测试呢? ...
    发表于 01-11 07:24 760次 阅读

    基于DSP的毫米波主被动复合探测器目标识别系统设计【回映分享】

        本文由回映电子整理分享,欢迎工程老狮们参与学习与评论     毫米波主被动复合探测系统将毫米波雷达...
    发表于 12-30 10:36 9574次 阅读

    嵌入式视觉系统的优势是什么?

    嵌入式视觉系统的优势是什么?
    发表于 12-27 06:38 517次 阅读

    怎样去选择一款合适的嵌入式视觉摄像头呢

    功能强大的精简型单板计算机的推出催生了令人兴奋的新产品设计。在通过小型化优化成本及(或)效率的应 用中,它的效用尤为明显。另...
    发表于 12-23 07:25 1050次 阅读

    怎样去设计一个基于机器视觉与dobot的象棋机器人呢

    教你如何从零做一个智能象棋机器人? 怎样去设计一个基于机器视觉与dobot的象棋机器人呢? ...
    发表于 12-23 06:22 908次 阅读

    介绍机器视觉模块OpenMV-RT初体验

     本系列痞子衡给大家介绍的是机器视觉模块OpenMV-RT初体验。  近些年机器视觉应用一直是个很火的方向,想象一下机器如果...
    发表于 12-23 06:02 1278次 阅读

    HMC8100 800 MHz - 4000 MHz中频接收器

    和特点 高线性度:支持高达1024 QAM的调制频率 Rx IF范围:80 MHz - 200 MHz Rx RF范围:800 MHz - 4000 MHz Rx功率控制范围:80 dB SPI可编程带通滤波器 SPI控制接口 40引脚6 mm × 6 mm LFCSP封装 产品详情 HMC8100LP6JE是一款高度集成的IF接收器芯片,可将频率范围为800 MHz至4000 MHz的射频(RF)输入信号转换为低至140 MHz的输出端单端中频(IF)信号。IF发射器芯片采用紧凑型6 mm x 6 mm LFCSP封装,支持高达1024 QAM的复杂调制频率。HMC8100LP6JE器件包括两个VGA、三个功率检波器、一个可编程AGC模块和可选集成式带通滤波器,具有14 MHz、28 MHz、56 MHz和112 MHz带宽。HMC8100LP6JE还支持混频器之后接基带IQ接口以便芯片可采用ODU完全配置。HMC8100LP6JE支持6至42 GHz范围内的全部标准微波频段。应用 点对点通信 卫星通信 无线微波回程系统还请查看互补产品中频发射器800 MHz - 4000 MHzHMC8200 。方框图...
    发表于 02-22 15:34 195次 阅读
    HMC8100 800 MHz - 4000 MHz中频接收器

    HMC8200 800 MHz - 4000 MHz中频发射器

    和特点 高线性度: 支持高达1024 QAM的调制频率 Tx IF范围:200 MHz - 700 MHz Tx RF范围:800 MHz - 4,000 MHz Tx功率控制范围: 25 dB SPI控制接口 32引脚5 mm × 5 mm LFCSP封装 产品详情 HMC8200LP5ME是一款高度集成的中频(IF)发射器芯片,可将行业标准300 MHz至400 MHz IF输入信号转换为输出端的800 MHz至4000 MHz单端射频(RF)信号。 中频发射器芯片采用紧凑型5 mm × 5 mm LFCSP封装,支持高达1024 QAM的复杂调制频率。HMC8200LP5ME在大幅缩减尺寸和成本的同时可降低传统微波无线电的设计复杂性。HMC8200LP5ME具有−31 dBm至+4 dBm的IF输入功率范围,以1 dB步长提供35 dB数字增益控制,且模拟电压增益放大器(VGA)持续控制-20 dBm至+5 dBm的发射器输出功率。 该器件还具有三个集成式功率检波器。第一个检波器(LOG_IF)可用于监控中频输入功率。第二个检波器(SLPD_OUT)是一个平方律功率检波器,用于监控进入混频器中的功率。第三个功率检波器(LOG_RF)用于监控输出功率,可用于实现输出功率的精细调整。 应用 点对点通信 卫星通信 无线微波回程系统 另请查...
    发表于 02-22 15:33 310次 阅读
    HMC8200 800 MHz - 4000 MHz中频发射器

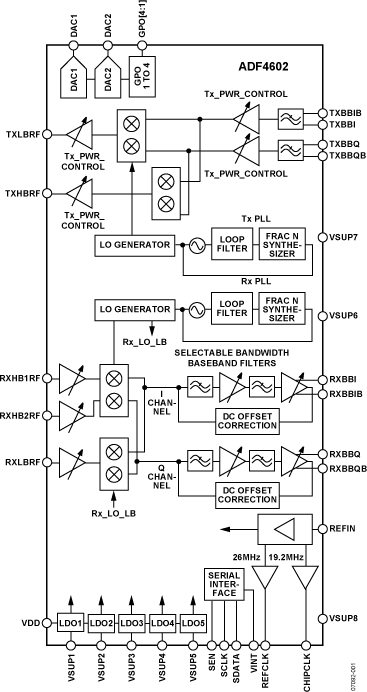

    ADF4602 单芯片、多频段3G毫微微蜂窝收发器
