直流系统级差配合试验测试方法_流程

直流系统级差试验应用介绍

直流系统级差配合测试也叫空开级差配合试验，是指直流断路器上下级之间的保护性配合，是执行《防范电力生制造事项的二十五项重点要求》中第22项“防止全厂停电事务”措施的补充和完善，直流系统事故对防止全厂停电或者全站停电较为重要，要求检查各级开关不同电流下配合是否有拒动或越级跳闸，级差配合试验也是二十五项反措查评的重要环节，级差试验的测量是采用SJAM-I直流断路器级差配合测试仪进行测量。

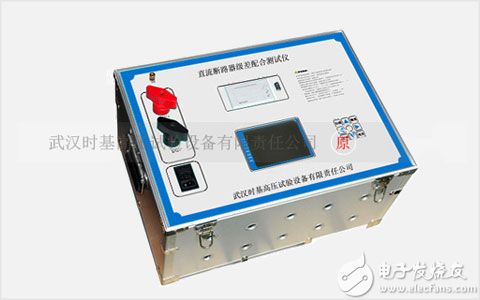

直流断路器级差配合测试仪图片

测试方法与流程

根据直流系统的设计方案不同，级差保护最多不超过四级，上下三级保护是比较多见，相互之间配合所选用直流短路器的规格也是有一定的配置比例和要求， 一般初级额定电流最小，下面以5A、10A和20A三级直流断路器为例，将一下具体试验方法，把三个断路器按额定电流大小串联起来，假设一级电流为5A，二级为10A，三级额定电流20A，将三组断路器正级串联通过测试仪正级之后回到负极形成测量回路，然后在参数设置中将额定电流设置成该级差额定电流的3~5倍，最高可达额定电流的8倍，选择测试，观察跳闸断路器的顺序是否正确，有没有误动，拒动和越级跳闸的现象，下面我们看一下接线图：

图中，是三级级差试验接线方式，按级差配合要求第一级断路器最先跳闸，然后第二级断路器后跳，说明级差配合试验合格，最好的效果是级差配合度达到100%，测量过程中，注意定值的设置，若果您定值的倍率过低，反而会造成脱扣不彻底，节点发热，拉弧、粘连等，所以尽量选择大倍率的电流倍数，这是符合测量要求规范的。
