protel在线教程:如何新建DDB文件,SCH文件,并且添加画原理图要用到的零件库

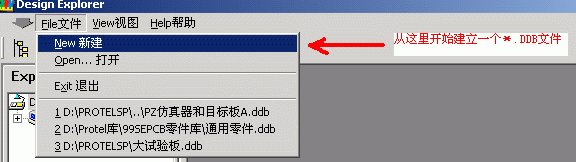

1.从建立一个 *.DDB 文件开始

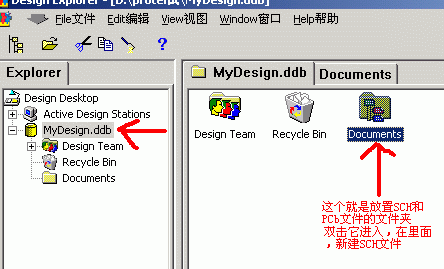

3.所有新建的文件一般放置在主文件夹中

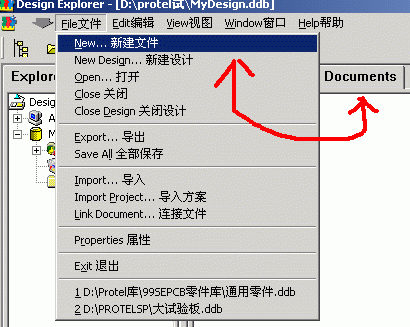

4.进入并新建*.SCH

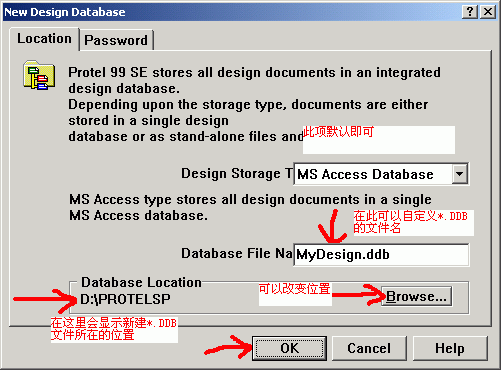

5.新建一个*.SCH文件（注意看一下那些中文的文字注释）
protel在线教程:如何新建DDB文件,SCH文件,并且添
