以下是KP型晶闸管（普通反向阻断型可控硅）的核心参数详解，均采用中文术语说明：

一、电压参数

断态重复峰值电压（VDRM）
- 晶闸管在正向阻断状态下可重复承受的最大峰值电压（正半周）。
反向重复峰值电压（VRRM）
- 晶闸管在反向阻断状态下可重复承受的最大峰值电压（负半周）。
额定电压（VR）
- 通常取 VDRM 和 VRRM 中较小值，作为器件选型的安全电压基准。
通态峰值电压（VTM）
- 通过额定电流时，器件两端的最大瞬时压降（影响导通损耗）。

二、电流参数

通态平均电流（IT(AV)）
- 在指定散热条件下，允许通过的最大工频正弦半波电流平均值（如 KP500 的 500A）。
通态方均根电流（IT(RMS)）
- 根据发热效应等效的电流有效值，通常为 IT(AV) 的 1.57 倍。
浪涌电流（ITSM）
- 工频半周期内可承受的过载峰值电流（抗短路能力）。

三、门极触发参数

门极触发电压（VGT）
- 使晶闸管导通所需的最小门极电压（典型值 1.5V~3V）。
门极触发电流（IGT）
- 使晶闸管导通所需的最小门极电流（毫安级，如 30mA~300mA）。
门极不触发电压（VGD）
- 确保器件不误触发的最大门极电压（可靠性关键）。

四、动态参数

开通时间（tgt）
- 从门极施加信号到阳极电流升至 90% 所需时间（微秒级）。
关断时间（tq）
- 正向电流过零后，器件恢复阻断能力的最短时间（重要用于高频场景）。
电压上升率（dv/dt）
- 断态下承受电压突变的极限能力（kV/μs），过高易导致误导通。

五、热参数

结到壳热阻（RthJC）
- 晶闸管芯片到外壳的散热阻力（°C/W），值越小散热越好。
额定结温（Tj）
- 芯片允许的最高工作温度（通常 125°C~150°C）。

KP型号命名规则示例

KP500-18F
- KP：普通反向阻断型晶闸管
- 500：通态平均电流 IT(AV) = 500A
- 18：额定电压 VDRM/VRRM = 1800V（取百位数值 ×100）
- F：通态压降组别（F：0.8~0.9V，G：0.9~1.0V，依此类推）

选型关键点

电压裕量：实际工作峰值电压 ≤ 80% VDRM/VRRM。
电流降额：散热不良时需降低 IT(AV) 使用。
动态匹配：高频应用需验证 tq 和 dv/dt 是否满足需求。

注：KP系列为国产传统型号（如旧标准 JB/T 7626），新型号命名已逐步过渡为 KP#####（如 KP3000-26），但参数体系一致。国际对应型号常为 TyN#####（如 TyN850）。

晶闸管的种类有哪些？如何选择晶闸管？

的控制、交流电源整流、直流电源逆变。单向晶闸管可分为普通晶闸管和高频晶闸管（工作频率在110kHz以上）。常用的单向晶闸管有3CT系列、3DT系列、KP系列、KK系列（高频晶闸管），以及进口MCR系列

皮皮鲁鲁鲁皮 2023-02-09 10:15:05

怎样去计算电流环的Kp参数与Ki参数

怎样去计算电流环的Kp参数？怎样去计算电流环的Ki参数？

卿小知1 2021-10-09 08:04:48

怎样选用晶闸管

单向晶闸管可分为普通晶闸管和高频晶闸管（上作频率在l10kHz以上）。常用单向品闸管主要有3CT系列、3DT系列、KP系列和KK系列（高频品闸管），以及进门的MCR系列、SF系列、BST系列等。

2019-07-30 09:46:32

关于电流环Kp与Ki参数计算的方法

怎样去计算FOC电流环的Kp参数？怎样去计算FOC电流环的Ki参数？

elecfans 2021-10-08 06:37:52

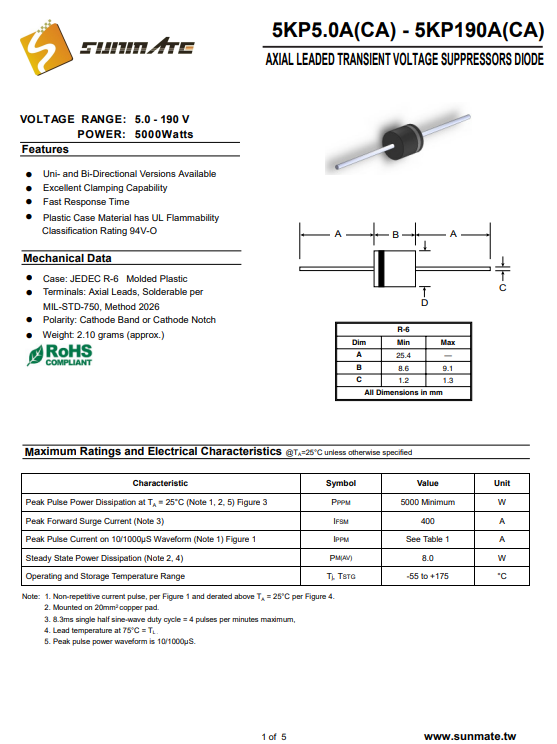

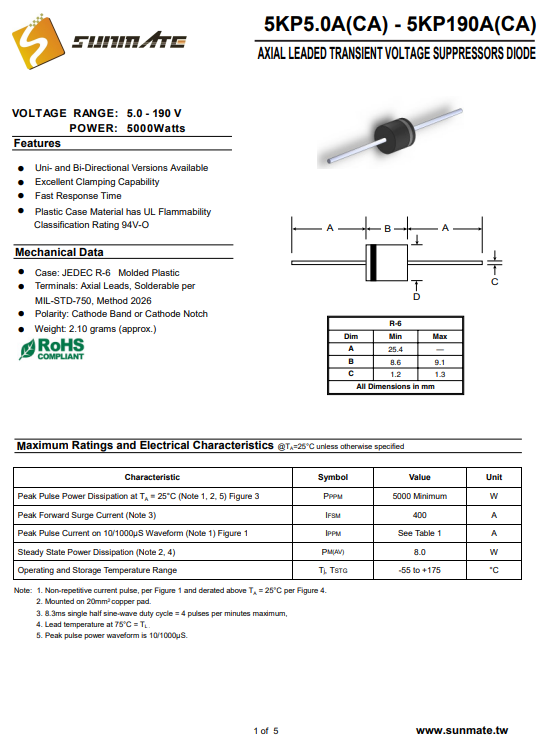

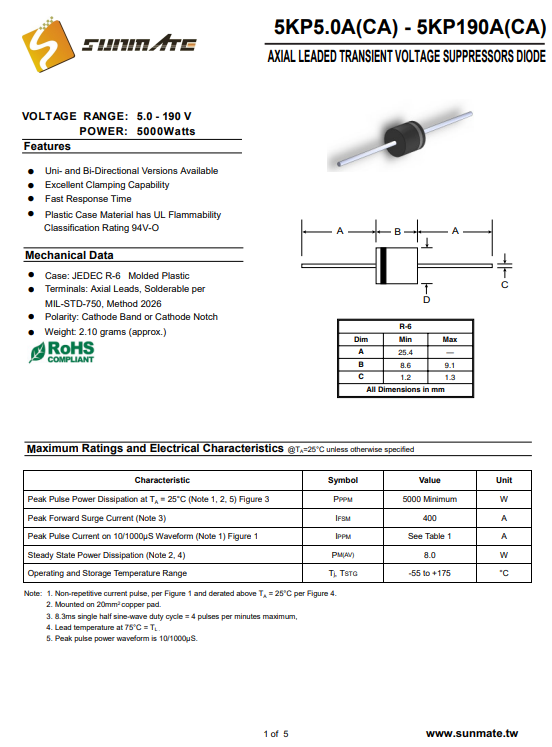

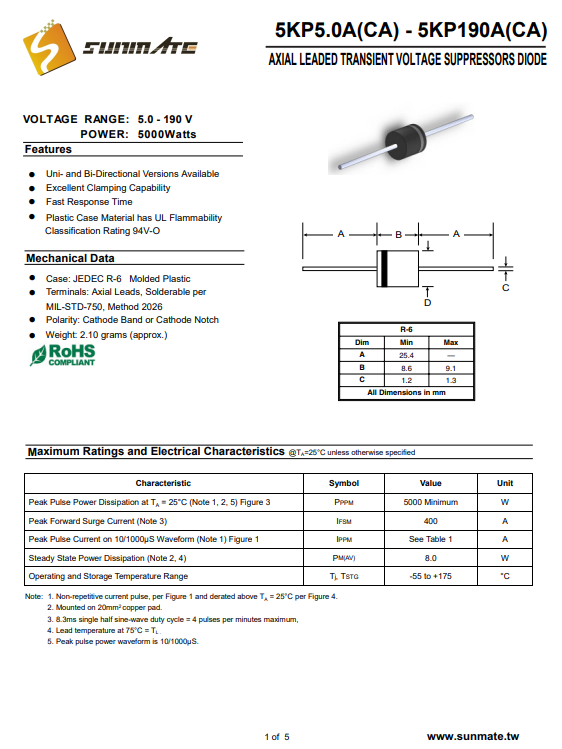

5KP12A单向导通瞬态抑制二极管规格参数

2025-01-06 18:22:37

双向TVS管30KP216CA和单向30KP216A，有什么区别？

电子30KP系列TVS二极管产品手册可知：30KP216CA和30KP216A参数都是一样，唯一的区别就在于30KP216CA是双向（Bi）TVS

2021-11-04 10:19:58

ASEMI三相整流桥D55XT160电路图详解

。晶闸管编号如下：晶闸管KP1、KP4接a相，晶闸管KP3、KP6接b相，晶闸管KP5、KP2接c相，晶闸管KP1、KP3、KP5组成共阴极组，与晶闸管KP2、KP4、KP6组成共阳极组。以上就是

1122334455QYX 2021-07-21 13:51:26

20KP36A 瞬态TVS二极管参数详情

在实际应用，20000W功率瞬变抑制二极管时常被应用在电路过电压保护中。常有客户向东沃电子询20KP36A、20KP240CA、20KP300A二极管参数、20000W高功率TVS二极管选型

2021-12-22 16:52:41

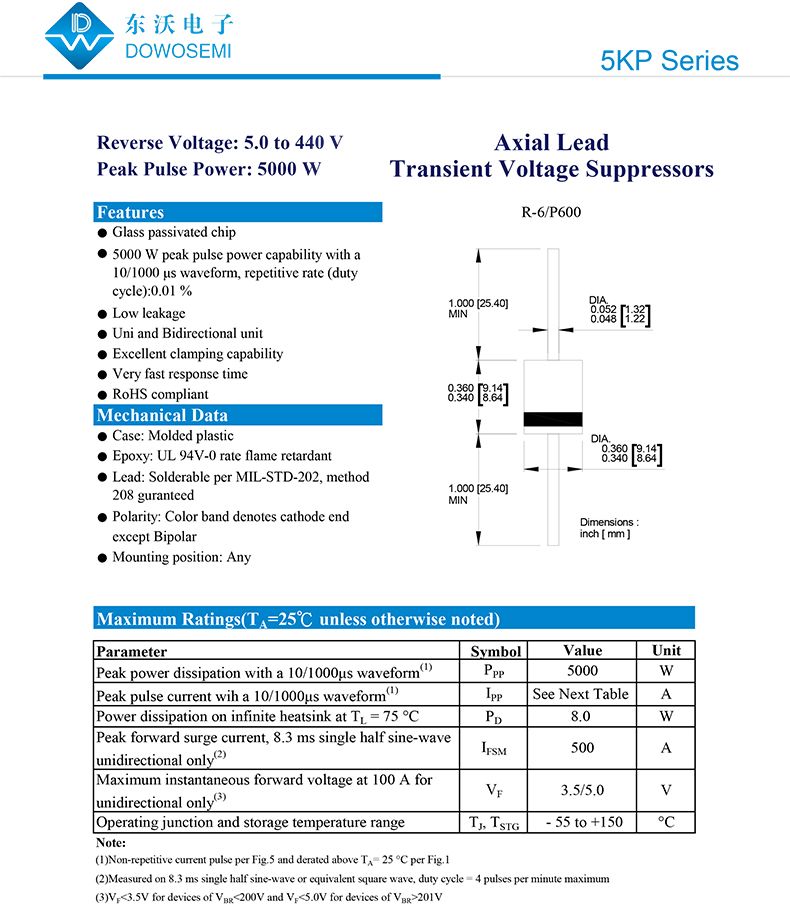

高功率TVS管5KP33A/5KP33CA的参数特性及区别
