漏电断路器（正式名称是剩余电流动作保护器，简称RCD或RCBO）的正确接线至关重要，关系到人身和用电安全。以下是常见家庭/工业单相电路（220V）中漏电断路器的标准接法：
核心原则：
- 严格遵循产品标识： 接线前务必仔细查看断路器上的接线标识。
- 区分进线端和出线端： 断路器上通常会明确标注“电源侧”（进线端）和“负载侧”（出线端）。电源进线必须接在进线端，负载（用电设备）出线必须接在出线端。
- 区分零火线：
- 进线端： 火线（L）接标有 L 或 1 的端子；零线（N）接标有 N 的端子。
- 出线端： 火线（L）接标有 L 或 2 的端子；零线（N）接标有 N 的端子。
- 接地线（PE）： 漏电断路器本身不接接地线（PE线）！ 接地线（黄绿双色线）是直接连接到负载设备的外壳或接地端子排上的。
接线步骤详解：
- 断开总电源： 绝对重要的第一步！ 在操作任何电气接线前，务必切断配电箱（电表箱）的总开关，并用验电笔确认完全断电。
- 识别漏电断路器端子： 找到你要安装的漏电断路器。常见的单相双极（2P）漏电断路器通常有4个接线端子（上下各两个）。
- 上端（进线端/电源侧）：
- 一个端子标有 L (或 1, LINE)，接 来自总开关或上一级断路器的火线进线。
- 一个端子标有 N (或 N, LINE)，接 来自总开关或上一级断路器的零线进线。
- 下端（出线端/负载侧）：
- 一个端子标有 L (或 2, LOAD)，接 通往插座、灯具等用电设备的火线出线。
- 一个端子标有 N (或 N, LOAD)，接 通往插座、灯具等用电设备的零线出线。
- 上端（进线端/电源侧）：
- 连接电源进线（上端）：
- 将来自总开关（或上级配电）的火线（通常是棕色、红色或黑色），剥去适当长度的绝缘层，牢固地压接到标有 L 或 1 的进线端子上（确保螺丝拧紧）。
- 将来自总开关（或上级配电）的零线（通常是蓝色），剥去适当长度的绝缘层，牢固地压接到标有 N 的进线端子上。
- 连接负载出线（下端）：
- 将通往你所要保护区域的火线出线，剥去适当长度的绝缘层，牢固地压接到标有 L 或 2 的出线端子上。
- 将通往你所要保护区域的零线出线，剥去适当长度的绝缘层，牢固地压接到标有 N 的出线端子上。
- 处理接地线（PE）：
- 漏电断路器本身不需要接接地线。
- 确保配电箱内的接地排（通常为铜排，有?⬜️?⬜️标识）已可靠接入建筑物的接地系统。
- 将通往负载（如插座、设备外壳）的接地线（黄绿双色线），直接牢固地连接到接地排上。
- 检查与测试：
- 仔细检查所有接线： 确认火线、零线对应端子连接正确无误（特别是N端子），所有螺丝紧固，无裸露铜线过长或碰到其他导体。
- 合闸测试：
- 合上总开关。
- 合上漏电断路器。如果接线正确，漏电断路器应能正常合闸。
- 按下“T”或“Test”按钮： 这是漏电断路器的测试按钮。按下后，断路器应立即跳闸断开。这表明其漏电保护功能正常。每次安装后和定期（如每月）都应进行此测试！
- 测试跳闸后，将漏电手柄先向下扳到底（彻底断开），然后再向上合闸，恢复正常供电。
重要图示说明（想象一下）：
[ 总开关 或 上级电源 ] -------- [ 火线进线 L ] ------
| 漏电断路器 | ------ [ 火线出线 L ] -----> [ 负载：插座/灯具/设备 ]
| (上端：进线) | (下端：出线)
| [ N ] [ L ] | |
| [ L ] [ N ] | |
[ 总开关 或 上级电源 ] -------- [ 零线进线 N ] --------
|
[-------------- 接地排 (PE) <--------------------------- 接地线 (黄绿双色) ----------------> [ 设备外壳/接地端子 ]关键注意事项与警告：
- 安全第一： 操作必须在完全断电下进行！非专业人员请务必聘请持证电工操作。电击危险可能导致严重伤害甚至死亡。
- 区分零火线： 绝对不能将火线接到标有N的端子上，也不能将零线接到标有L的端子上，否则漏电保护器无法正常工作或可能误动作/拒动作。
- 严禁跨接： 同一个漏电断路器保护回路内的零线（出线端N连接的负载零线）严禁与其他回路的零线混接或接在公共零排上（除非是特殊的总漏保接线方式）。该回路的零线必须专线专用，只连接该漏保出线端N和它保护的负载。
- 接地线独立： 接地线（PE）始终独立于漏保，直接连接到接地端子排。
- 规格匹配： 选择的漏电断路器额定电流应与负载和线路匹配，其漏电动作电流（IΔn）通常家用为30mA。
- 测试按钮： 必须定期测试（每月一次）以保证功能有效。
再次强调： 如果你对电气知识和操作没有十足的把握，请勿自行接线！错误的接线可能导致设备损坏、火灾或致命的触电事故。务必聘请专业合格的电工进行安装和检查。安全无小事！
漏电断路器和漏电保护器的区别
漏电保护器是漏电断路器、漏电开关的通称。从名字来说没有区别，但从保护功能上来说，有的漏电保护器有漏电、短路、过载保护，如图片中的DZ15LE；有的仅有漏电保护功能，如常见的老产品DZL18型。漏电保护器按照国标要求是“剩余电流动作断路器”，产品外盖铭牌上统一标称“漏电断路器”。
2019-10-25 09:15:31
漏电断路器怎么接线
漏电断路器为分单相线接线和三相线接线。单相接线又分四组接线法和多组接线法。看你说的完全正确。至于你使用C60漏电断路器完全能满足你上述电器使用。C60额定电流使用范围：1A-63A。P=UI
2019-10-25 10:03:07
漏电断路器如何选择
漏电断路器是有很多种的，我们需要按照使用目的以及作业条件来选择。按照使用目的来说，一般来说为了防止人触电，我们可以选择高灵敏度并且快速型的漏电断路器。
2019-12-03 09:28:17
漏电断路器和漏电保护器的区别是什么
漏电断路器（Residual Current Circuit Breaker，RCCB）和漏电保护器（Residual Current Device，RCD）是用于人身安全和电气设备保护的两种重要
2023-12-22 18:13:51
一文看懂漏电保护断路器作用
如果仔细观察、询问，就会发现生活中很多地方都装有漏电保护断路器。那么，漏电保护断路器有什么作用呢？能够杜绝用电的潜在威胁性吗？在本文中，土巴兔小编将会为大家介绍漏电保护断路器及其作用。
2020-02-20 21:15:39
断路器1P2P是什么意思
很容易在外形上混淆，二者接法也几乎相同，带漏电的1P断路器同样有4个接线柱，但不同的是，1P断路器在断开时，尽管在断路器上接有零线，却不能把零线断开。
熊本熊
2023-08-28 17:44:26
漏电断路器和空开区别
漏电断路器与空气开关对于很多人来说都很难区分，因为两者十分相似，但是他们的不同之处除了从事这行的专业人士很少有人知道，既然如此小编为大家做一个特辑就是如何区分漏电断路器与空气开关。
2019-10-25 10:11:02
漏电断路器和空气开关的区别
漏电断路器与空气开关对于很多人来说都很难区分，因为两者十分相似，但是他们的不同之处除了从事这行的专业人士很少有人知道，既然如此下面为大家做一个特辑—如何区分漏电断路器与空气开关。
2019-11-13 15:07:52
漏电断路器型号含义说明
漏电断路器想必大家都应该对它已经不陌生，通常情况下都是将其安装在电源进线的位置上，当出现两根或是三相电源线不平稳的电流超过规定时进线跳闸，从而起到了防止触电危险事故的发生达到安全保护的作用。最大
2019-10-25 09:48:03
高压断路器绝缘电阻和泄漏电流试验方法
油断路器、空气断路器和SF6断路器，应测量其支持瓷套、绝缘提升杆以及断口间的直流泄漏电流。泄漏电流试验比绝缘电阻能更灵敏地发现绝缘提升杆受潮、灭弧室压力筒受潮、绝缘油受潮及伪、劣化等缺陷。 对于少油
中试电力专家
2020-09-11 22:56:24
家用漏电断路器频繁跳闸的原因有哪些应该如何解决
漏电断路器，又叫漏电开关或漏电保护器，家用漏电断路器是在普通的微型断路器的基础上增加了一个附件，该附件可以监测电路内的剩余电流，从而在电路中发生漏电时可以自动断开电路，因此漏电断路器兼具了普通断路器具有的过载保护的功能。家用漏电保护器一般安装在插座回路，电灯开关一般不带漏电。
2019-09-14 17:44:00
变频器与漏电断路器的关系
这是一个在工业现场和家庭装修中经常遇到的问题，答案是： 变频器很容易导致漏电断路器误动作，两者直接搭配需要特别注意。 核心结论 不建议 ：普通漏电断路器不能直接接在变频器的输出端（电机侧）。 有条件
2026-05-25 07:15:37
断路器的跳闸特性是什么？
，保护装置能在一定时间内切断电源。过载有个热量积累的过程，保护动作不需要过于迅速。对于短时过电流，保护不应该动作。 （5）隔离功能 隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。多次
两只耳朵怪
2020-06-28 10:54:03
漏电断路器具有欠压保护功能吗
漏电断路器（Residual Current Circuit Breaker, RCCB）是一种用于保护人身安全和电气设备安全的重要电气装置。它能够检测电路中的漏电流，并在检测到异常时迅速切断
2024-09-20 14:51:19
万能式断路器和漏电保护断路器的匹配原理
下面是介绍通用万能式断路器是一种小型断路器和漏电保护断路器的匹配原理。 通常根据电线的尺寸而不是电器的功率来选择家用通用断路器和未接通断路器。 以下配置仅供参考，并以电气设计为准。 1)家用配电箱
2022-06-02 21:59:53
家庭断路器如何选择?
现在家庭的进户线一般是10平方的，因此总开关用一个C64的普通2p断路器即可。当然这个进户总断路器也可以用带漏电功能的，但是一般是厨房，卫生间这样的区域回路使用带漏电的1P+N断路器。
2019-11-09 03:50:00

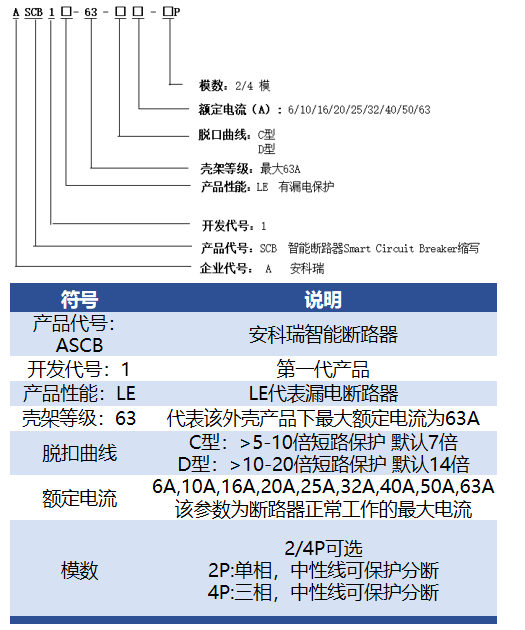

宿舍、公寓、银行智能漏电微型断路器 远程物联网断路器
