ADC0832 引脚图及功能说明
ADC0832 是一款 8 位串行输出模数转换器（ADC），支持单/双通道输入，采用 8 引脚 DIP/SOIC 封装。以下是其引脚功能详解：

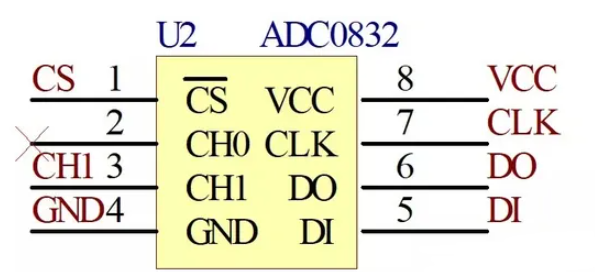

引脚图（8 引脚）

     ┌───┬───┐
  CS │1  └─┐8│ VCC
 CH0 │2    7│ CLK
 CH1 │3    6│ DO (Data Out)
  GND│4    5│ DI (Data In)
     └──────┘

引脚功能

CS（Chip Select，引脚1）
- 功能：片选信号（低电平有效）。拉低时启动 ADC 转换或允许数据传输；拉高时结束通信或进入低功耗模式。
- 类型：数字输入。
CH0（Channel 0，引脚2）
- 功能：模拟输入通道 0。单端模式下直接输入电压（0~VREF），差分模式下与 CH1 配合使用。
- 类型：模拟输入。
CH1（Channel 1，引脚3）
- 功能：模拟输入通道 1。单端模式下可作为第二路输入，或与 CH0 组成差分输入对。
- 类型：模拟输入。
GND（Ground，引脚4）
- 功能：电源地。

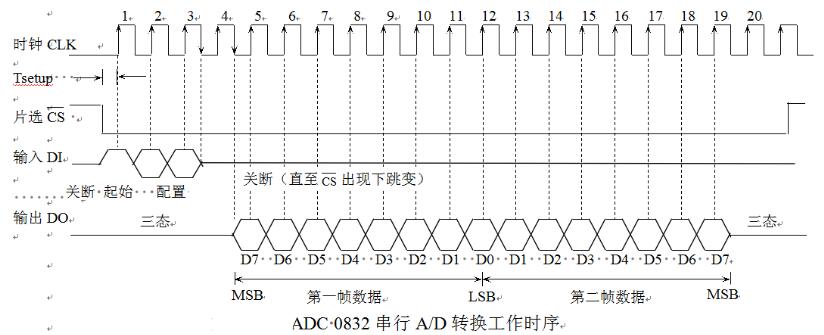

DI（Data In，引脚5）
- 功能：串行数据输入。用于配置 ADC 的工作模式（如通道选择、单端/差分模式）。
- 类型：数字输入。
DO（Data Out，引脚6）
- 功能：串行数据输出。转换完成后通过 CLK 同步输出 8 位数字量（高位在前）。
- 类型：数字输出。
CLK（Clock，引脚7）
- 功能：外部时钟输入。控制 ADC 转换和数据传输的时序（典型频率 ≤400 kHz）。
- 类型：数字输入。
VCC（Power Supply，引脚8）
- 功能：电源正极（+5V）。同时作为参考电压（VREF）输入，需保持稳定以确保转换精度。
- 电压范围：4.5V~6V。

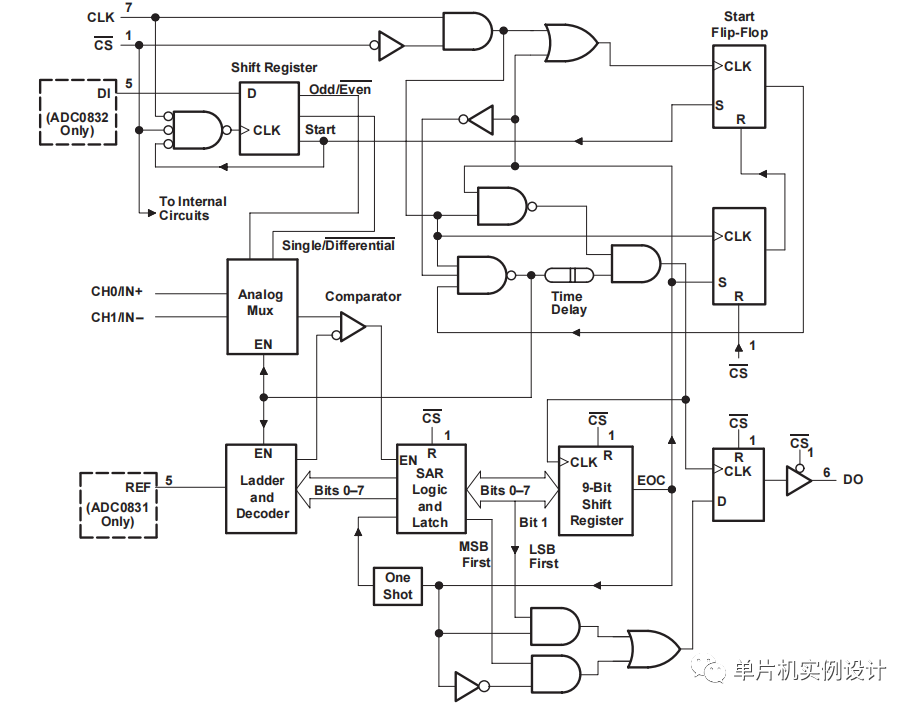

核心功能

分辨率：8 位（256 级）。
输入模式：支持单端（CH0 或 CH1）或差分（CH0-CH1）输入。
接口：SPI 兼容串行接口，与微控制器（如 Arduino、51 单片机）直接通信。
转换时间：约 32μs（CLK=250 kHz）。

典型应用

传感器信号采集（温度、光强等）。
电池供电设备中的低功耗数据转换。
需要低成本、小体积 ADC 的嵌入式系统。

若有具体应用问题（如电路连接或代码配置），可进一步补充说明！
