电子束焊接设备（Electron Beam Welding Equipment, EBW Equipment）是一种利用高速聚焦的电子束流轰击工件接头处，将动能转化为热能，从而实现材料熔合连接的高精度、高能量密度焊接设备。
以下是其主要组成部分、工作原理、特点和应用领域：
主要组成部分
- 电子枪： 设备的核心。通常包含：
- 阴极（发射体）： 加热后发射电子（常用钨或六硼化镧）。
- 控制极（栅极）： 控制电子发射的启停和初步聚焦。
- 阳极： 施加高电压（通常在30kV - 200kV甚至更高）加速电子形成高速束流。
- 电磁透镜系统：
- 聚焦线圈： 产生磁场，将高速电子束聚焦成极小的斑点（直径可小至0.1mm甚至更小）。
- 偏转线圈： 产生可控磁场，使电子束在工件表面进行精确扫描（如圆形、椭圆形、摆动等），控制熔池形状和行为。
- 真空系统：
- 真空室： 焊接过程必须在高真空（通常在10⁻³ Pa至10⁻⁵ Pa量级）或局部真空中进行，防止电子束与气体分子碰撞散射损失能量或被氧化。
- 真空泵组： 包含机械泵、罗茨泵、扩散泵或分子泵等，用于建立和维持所需的高真空环境。
- 工件传动系统（工作台）：
- 用于精确装夹、定位和移动工件（直线运动、旋转运动或多轴联动），使焊缝轨迹相对于电子束位置精确运动。要求高刚性和精度。
- 高压电源： 为电子枪提供稳定、精确的高加速电压。
- 控制系统：
- 现代设备通常由计算机控制（CNC或PLC），集成控制所有参数：
- 加速电压（kV）
- 束流电流（mA）
- 聚焦电流（决定束斑尺寸）
- 偏转电流和扫描图形（频率、幅值、形状）
- 焊接速度（工件移动速度）
- 真空系统操作
- 工件运动轨迹
- 现代设备通常由计算机控制（CNC或PLC），集成控制所有参数：
- 观察系统： 通常配备光学观察窗、内窥镜或闭路电视系统，操作员可在真空室外观察焊接过程和工件位置。
- 安全联锁系统： 确保在真空室门未关好、辐射屏蔽不到位等情况下无法启动高压，保护操作人员免受X射线辐射（电子束撞击金属会产生X射线）。
工作原理
- 将工件固定于真空室内的工作台上，抽至高真空。
- 电子枪阴极加热发射电子。
- 电子在阴极和阳极之间的高电压（如60kV）加速下，获得极高动能（如60keV），形成高速电子束。
- 电磁聚焦透镜将扩散的电子束聚焦成极细的高功率密度束斑。
- 聚焦后的电子束在偏转线圈控制下，精确轰击工件待焊部位。
- 电子束的巨大动能瞬间转化为热能，使被轰击处的材料迅速熔化、汽化，形成深而窄的熔池（深宽比可达20:1以上）。
- 通过精确控制工件或电子束的移动（扫描），熔池沿焊接方向移动，熔融金属在后方冷却凝固，形成焊缝。
主要特点
- 极高的能量密度： 束斑功率密度可达10⁶ - 10⁹ W/cm²，是所有焊接方法中最高的之一。
- 深熔焊能力： 可一次焊透很厚的材料（如钢可达200mm，铝可达300mm），焊缝深宽比大。
- 热影响区小、变形小： 热量高度集中，输入总热量低，热影响区窄，工件变形极小，特别适合精密零件焊接。
- 焊接质量高： 真空环境隔绝空气污染，焊缝纯净、致密、强度高，缺陷少（气孔、夹杂等）。
- 焊接速度快： 能量集中，熔敷效率高。
- 可焊材料范围广： 不仅能焊常规金属（钢、铝、钛、铜、镍基合金），还能焊难熔金属（钨、钼、钽、铌）、活性金属（钛、锆）、异种金属组合（如铜-不锈钢，陶瓷-金属）等。
- 精确可控： 所有参数数字化控制，重复性好，自动化程度高。
- 非接触焊接： 电子束不接触工件。
缺点
- 设备成本高昂： 真空系统、高压系统复杂，投资大。
- 需要真空环境： 抽真空耗时，限制生产节拍，工件尺寸受真空室限制（局部真空EBW缓解了此问题）。
- X射线屏蔽要求： 需严格防护，设备需特殊设计。
- 精确定位要求高： 对工件装配间隙要求严格（通常<0.1mm）。
- 操作和维护复杂： 需要专业培训和维护能力。
主要应用领域
- 航空航天： 发动机部件（叶片、叶盘、机匣、燃烧室）、火箭发动机壳体、飞机起落架、钛合金结构件、蜂窝结构。
- 核能和军工： 核燃料元件、压力容器、精密武器部件。
- 汽车工业： 高性能变速箱齿轮、涡轮增压器部件、安全气囊传感器、动力电池部件。
- 医疗器械： 植入物（如关节）、手术器械、真空设备部件（如加速器）。
- 电工电子： 高真空开关管、微波管、电子枪组件。
- 精密制造： 传感器壳体、仪表部件、异种金属密封件、薄壁件焊接。
- 工具和模具： 高速钢刀具修复、精密模具制造。
发展趋势
- 非真空/局部真空电子束焊： 突破真空室限制，扩大应用范围。
- 更高的功率和效率： 开发更高电压、更大电流的设备，提高焊接能力。
- 更强的自动化和智能化： 结合机器视觉、在线监控（如熔透监控）、人工智能优化工艺。
- 增材制造： 电子束熔丝沉积（EBAM）和电子束选区熔化（EBSM）用于高性能金属零件的3D打印。
- 多功能集成： 如在同一设备上集成焊接、热处理、局部改性等功能。
总而言之，电子束焊接设备是一种科技含量高、能力强大的特种焊接装备，在高端制造业和科研领域具有不可替代的地位，尤其在解决难焊材料、厚大工件、精密零件的优质连接难题方面优势突出。

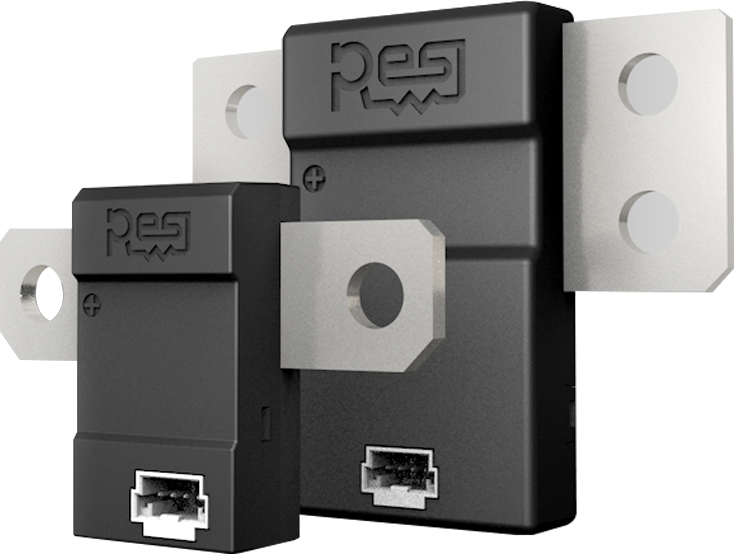

CB系列电流传感器助力电池SOC精密估算
基于分流器的车规级精密电流传感器，该产品已经批量供应众多知名车厂。 开步睿思 从分流器原材料到电流传感器的全过程 都在内部实现，是同时具备精密电阻合金材料研发制造能力和高效电子束焊接设备研发制造能力的电流传感器制造商。 在电流检测
2024-05-17 18:20:47
电子束焊接机操作_电子束焊接机有辐射吗
技术研究开发经验，研制成功了我国第一条国产双金属锯带生产线设备。其中高压电源是双金属锯带焊接设备的关键技术之一，它主要为电子枪提供加速电压，其性能好坏直接决定电子束焊接工艺和焊接质量。
2021-03-03 17:12:18
电子束焊是什么意思_电子束焊的应用
电子束焊是指利用加速和聚焦的电子束轰击置于真空或非真空中的焊接面，使被焊工件熔化实现焊接。真空电子束焊是应用最广的电子束焊。
2020-09-02 16:42:30
微束等离子弧焊接设备的结构组成

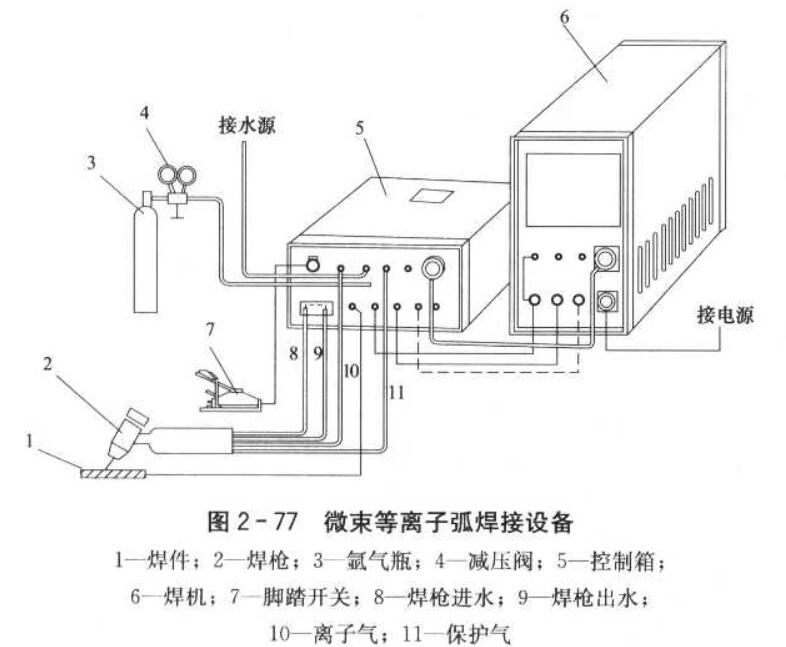

微束等离子弧焊接设备主要包括电源、控制箱、焊枪等部件。根据生产的需要也可附加转台、小车等部件，微束等离子弧焊接设备如图2 - 77所示，与一般等离子弧焊接不同的主要是电源与焊枪。
