adc采集典型电路设计

分享:

ADC(模数转换器)的典型电路设计需要根据具体应用场景(如精度、速度、噪声要求)进行优化,但一般包含以下核心模块:


1. 信号调理电路

  • 作用:将传感器或信号源的输出调整到ADC输入范围,提高信噪比。
  • 典型设计
    • 电压跟随器(缓冲器)
      使用运算放大器(如OPA333)作为电压跟随器,解决信号源阻抗高导致的采样误差。
      Vin ──┬─→ 运放+
        │
        └─→ 运放- ── Vout(接ADC)
    • 放大/衰减电路
      若信号幅值不足或过大,使用同相/反相放大器或电阻分压网络调整幅度。

2. 抗混叠滤波器

  • 作用:滤除高频噪声,防止采样混叠。
  • 典型设计
    一阶或二阶RC低通滤波器,截止频率为ADC采样频率的1/10~1/5。
    Vin ── R ──┬─→ ADC输入
             C ── GND

    示例参数:采样率100kHz,截止频率选20kHz → ( R=1kΩ, C=8nF )。


3. 输入保护电路

  • 作用:防止过压、静电损坏ADC。
  • 设计要点
    • 钳位二极管:在ADC输入端并联肖特基二极管(如BAT54S)至VDD和GND。
    • TVS管:在高压或工业环境中加入瞬态电压抑制二极管(如SMAJ5.0A)。

4. 参考电压电路

  • 作用:提供稳定参考电压(VREF),决定ADC精度。
  • 设计选项
    • 外部高精度参考源:如REF5025(2.5V,±0.05%精度)。
    • RC滤波:在VREF引脚增加10μF钽电容 + 100nF陶瓷电容,降低噪声。

5. 电源设计

  • 关键点
    • 模拟/数字电源隔离:使用磁珠或0Ω电阻隔离AVDD和DVDD。
    • 去耦电容:每个电源引脚就近放置100nF陶瓷电容 + 10μF钽电容。

6. 数字接口设计

  • 电平匹配:若MCU与ADC电平不一致(如3.3V vs 5V),需使用电平转换芯片(如TXS0108E)。
  • 隔离设计:在工业环境中,使用光耦(如PC817)隔离SPI/I2C信号。

7. PCB布局要点

  • 模拟与数字地分割:单点接地,避免环路。
  • 信号走线:模拟信号远离高频数字信号,尽量短且直。
  • 铺地屏蔽:在敏感信号周围铺铜并打地孔。

示例电路(简化框图)

传感器 → 电压跟随器 → RC低通滤波器 → 钳位二极管 → ADC输入
                ↓                ↓               ↓
             运放供电        滤波电容        参考电压电路

选型注意事项

  • ADC类型
    • 高精度(24位Δ-Σ ADC):需重点设计滤波和参考电压(如ADS1256)。
    • 高速(SAR ADC):注意信号建立时间和驱动电路(如AD7606)。
  • 环境噪声:工业场景需加强滤波和隔离。

设计时务必参考所选ADC数据手册的典型电路,并根据实际信号特性调整参数。

Verilog典型电路设计

Verilog典型电路设计

zhanghuijun945 2020-11-26 10:15:50

SAR型ADC的驱动电路设计

  本文是以AD7689的SAR型ADC为例的驱动电路设计,其他类型的SAR 型ADC也是类似的。

2022-11-09 16:18:20

如何进行ADC的外围电路设计

ADC,也即数模转换转换器。对于ADC,小编在往期文章中有所介绍,如管道ADC的优缺点、流水线ADC结构分析等。为增进大家对ADC的认识,本文将对ADC外围电路设计方法予以介绍。如果你对ADC,抑或是对本文即将阐述的内容具有兴趣,不妨继续往下阅读哦。

2021-02-10 17:23:00

放大器驱动SAR ADC电路设计难点

SAR ADC的驱动电路设计存在多个难点,处理不当将导致ADC输出码值跳动范围巨大。

2023-02-22 11:16:03

对光敏电阻进行ADC采集

会引起电流的变化;电路设计方面,主要是利用电流的变化,然后在串联一个电阻,就可以转换成电压的变化,然后在利用ADC采集电压的变化进行处理。同时光线与电压值成反比。1.2ADC采集:1,电路上选择某...

h1654155598.0450 2021-08-05 06:28:54

ADC模数转换器电路设计

to Digital Converter”。我们的电路设计中,采用的电源是3S锂电池,其电压最大值为12.6v,最小值为11.1v。所以我们通过了一路ADC采集到电压的模拟量将其转为数字量。

2023-07-27 16:02:59

替换AD9208,国产ADC可用于高速采集电路

替换AD9208,国产ADC可用于高速采集电路

2024-07-08 09:57:41

大连站-张哲:高精度SAR ADC电路设计和问题解决

高精度SAR型ADC电路设计和疑难解答

2019-08-12 06:06:00

【解决方案】不懂模拟电路设计?如何完成温度信号采集

。常规的电路方案1.使用ADI和TI公司的高集成ADC芯片完成采集电路需要少量的外围无源元件,先从ADC读取采样值,再在MCU中进行查表换算,将采样值换算成温度值。

2023-06-28 10:00:37

【解决方案】不懂模拟电路设计?如何完成温度信号采集

。    常规的电路方案 1. 使用ADI和TI公司的高集成ADC芯片完成采集电路需要少量的外围无源元件,先从ADC读取采样值,再在MCU中进行查表换算,将采样值换算成温度值。 2. 使用国产的信号链芯片自行搭建。随着国内基础模拟信号链芯片的日益完善,

2022-12-27 11:40:01

如何设计合适的电压采集电路

电压的采集是我们进行电路设计常常用到的,具体的采集类型上又分为直流采集和交流采集,将源电压通过一系列的电路设计,最终通过AD(数模转换芯片或单片机内部AD)读入MCU,并执行相应的决策,是我们大多设计的要求。下文将通过具体的实例介绍如何设计合适的电压采集电路

2022-07-15 14:56:39

硬件篇---电路设计ADC采样

硬件篇---电路设计ADC采样 在现代电子领域中,模拟数字转换器(ADC)扮演着关键的角色,作为将模拟信号转换为数字形式的核心技术。ADC的出色性能和广泛应用使其成为数字系统、通信设备和各种传感器

2024-05-10 15:42:18

如何设计合适的电压采集电路

电压的采集是我们进行电路设计常常用到的,具体的采集类型上又分为直流采集和交流采集,将源电压通过一系列的电路设计,最终通过AD(数模转换芯片或单片机内部AD)读入MCU,并执行相应的决策,是我们大多设计的要求。下文将通过具体的实例介绍如何设计合适的电压采集电路

2022-07-04 18:40:37

一文教你如何进行ADC的外围电路设计

ADC,也即数模转换转换器。对于ADC,小编在往期文章中有所介绍,如管道ADC的优缺点、流水线ADC结构分析等。为增进大家对ADC的认识,本文将对ADC外围电路设计方法予以介绍。如果你对ADC,抑或

jenny042 2021-03-26 07:00:00

第12章-ADC采集电压和显示 基于STM32的ADC—电压采集(详细讲解+HAL库)

第12章-ADC采集电压和显示 基于STM32的ADC—电压采集(详细讲解+HAL库)

2024-08-21 16:31:34

ADC外围电路应该如何设计

ADC,也即数模转换转换器。对于ADC,小编在往期文章中有所介绍,如管道ADC的优缺点、流水线ADC结构分析等。为增进大家对ADC的认识,本文将对ADC外围电路设计方法予以介绍。如果你对ADC,抑或是对本文即将阐述的内容具有兴趣,不妨继续往下阅读哦。

2020-12-20 11:44:57

ADC高精度采集

ADC

2023-02-24 09:37:18

Σ-ADC拓扑背后的基本原理的基本知识

Σ- ADC是当今信号采集和处理系统设计人员工具包中的主要产品。本文旨在为读者提供有关Σ-ADC拓扑背后的基本原理的基本知识。本文探讨了噪声、带宽、建立时间和与ADC子系统设计相关的所有其他关键参数之间的权衡示例,以便为精密数据采集电路设计人员提供背景信息。

2023-01-23 09:12:00

LTC1286 ADC典型电压基准,只要电路需要它就能提供已知的电位

LTC1286 ADC典型电压基准。电压参考只是一个电路电路元件,只要电路需要它就能提供已知的电位

zkzk196599 2019-11-06 08:53:34

放大器驱动SAR ADC电路的设计难点简析

SAR ADC的驱动电路设计存在多个难点,处理不当将导致ADC输出码值跳动范围巨大。

2023-07-03 17:19:35

ADC采集的数据都准确吗?

ADC采集的数据都准确吗?

2020-03-04 10:08:01

怎么实现ADS7056 SAR ADC的热成像应用的模拟前端电路设计

怎么实现ADS7056 SAR ADC的热成像应用的模拟前端电路设计

国名英雄XXX 2021-06-16 08:19:29

基于运放的传感器信号采集电路设计

,实现传感器输出信号与ADC范围的匹配(峰峰值在100mV与0~3V的线性映射)。模数转换器的输入电阻为1K,可使用1K电阻作为信号采集电路负载。

2023-07-26 16:15:38

如何设计合适的电压采集电路

电压的采集是我们进行电路设计常常用到的,具体的采集类型上又分为直流采集和交流采集,将源电压通过一系列的电路设计,最终通过AD(数模转换芯片或单片机内部AD)读入MCU,并执行相应的决策,是我们大多

kmno4 2021-11-10 09:11:03

高精度ADC——ADS1146电路设计及RT-Thread程序开发 | 技术集结

数字滤波器和内部振荡器。本文将介绍对ADS1146的外部电路设计和利用RT-Thread实现去ADS1146的电路驱动。电路设计首先利用电压基准芯片生成稳定的1.

2025-11-09 09:32:52

电路设计中有几种地?

? 在电路原理设计阶段,为了降低电路之间的互相干扰,工程师一般会引入不同的GND地线,作为不同功能电路的0V参考点,形成不同的电流回路。 GND地线的分类 1 模拟地线AGND 模拟地线AGND,主要是用在模拟电路部分,如模拟传感器的ADC采集电路,运算放大比例电路

2020-10-19 10:40:10

基于SAR ADC和sigma-delta ADC的分布式数据采集系统同步的传统方法

本文介绍了基于SAR ADC的系统和基于sigma-delta (∑-Δ) ADC的分布式数据采集系统同步的传统方法,且探讨了这两种架构之间的区别。我们还将讨论同步多个Σ-Δ ADC时遇到的典型不便

jiecai65 2021-01-11 06:44:47

adc应用实例分析 adc电路设计技巧

模数转换器(ADC)是电子系统中的关键组件,它将模拟信号转换为数字信号,以便微处理器或数字信号处理器可以处理。ADC的应用非常广泛,从简单的温度监测到复杂的图像处理,都有ADC的身影。 应用实例

2024-10-31 11:03:12

分享使用 LTspice 进行电源电路设计的技巧

LTspice 是一款功能强大、简单易用且免费的 SPICE 仿真工具,在业界得到广泛应用。 列出了用于电源电路设计的 LTspice 的典型用例,并提供了 LTspice 使用的实用技巧。模拟器

2021-10-28 14:24:19

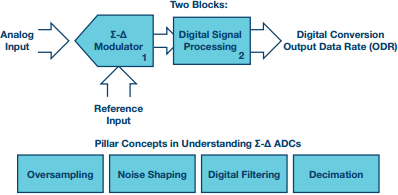

Σ-Δ型ADC拓扑背后的基本原理:第1部分
