以下是开关电源（Switching Power Supply）的典型接线图说明及相关电路板要点，使用中文详细解释：
一、开关电源典型接线图模块
开关电源电路通常包含以下核心部分（附连接关系）：
graph LR
A[AC输入] --> B[EMI滤波]
B --> C[整流桥]
C --> D[高压滤波电容]
D --> E[功率开关管+PWM控制]
E --> F[高频变压器]
F --> G[次级整流滤波]
G --> H[DC输出]
E --> I[反馈电路]
H --> I
I --> E二、电路板关键接线端与元件
-
AC输入端子（INPUT）
- 标识符号：通常标为 L (火线)、N (零线)、⏚/PE (地线)
- 安全元件：
- 保险丝：串联在L线上（防过流）
- 安规电容（X电容、Y电容）：跨接在L-N、L-PE之间（抑制EMI）
-
高压侧电路
- 整流桥：将AC转换为脉动DC（标有 ~ 或 AC 为输入，+ / - 为输出）
- 大容量电解电容：并联在整流输出端（滤波，注意极性，负极通常标灰带）
-
功率变换区
- 开关管（MOSFET/IGBT）：栅极连至 PWM控制芯片（如UC3842、TL494）
- 高频变压器：初级绕组接开关管，次级绕组输出低压交流
-
DC输出端子（OUTPUT）
- 标识符号：+V (正极)、-V/GND (负极)、有时带Sense+/- (电压补偿线)
- 滤波元件：次级整流二极管→磁珠→输出电容（低ESR电解电容+陶瓷电容）
-
反馈控制电路
- 光耦隔离器（如PC817）：跨接在输出侧与控制芯片间（传输稳压信号）
- 基准源（如TL431）：连接光耦+输出电压采样电阻
三、典型接线操作流程
步骤说明：
-
AC输入侧
- 将市电火线（L）接保险丝 → EMI滤波 → 整流桥AC端
- 零线（N）直通EMI滤波 → 整流桥另一AC端
- 地线（PE）直连金属外壳与输出GND（注：部分设计需隔离）
-
DC输出侧
- 负载正极接 +V 端子，负极接 -V/GND 端子
- 若带远端补偿（Sense），需将Sense+/-直连负载端（减少压降误差）
-
关键控制点
- 使能端（EN）：接高电平（如5V）启动电源，悬空或接地关闭
- PG信号（Power Good）：输出正常时发出高电平信号（用于系统联锁）
四、安全注意事项
- 电容放电：断电后需短接高压电容两极（如用电阻放电）
- 防触电：
- 勿触摸高压区域（整流桥至变压器初级）
- 使用隔离电源调试
- 极性验证：
- 电解电容/二极管方向严禁反接
- 次级整流管需用肖特基二极管（低压降、快恢复）
五、故障排查技巧
| 问题现象 | 重点检查区域 |
|---|---|
| 无输出 | 保险丝、启动电阻、PWM芯片Vcc电压 |
| 输出电压波动 | 反馈环路（TL431分压电阻、光耦） |
| 电源啸叫 | 变压器浸漆不良、电容失效（检查容值） |
| 过温保护触发 | 散热片贴合、风扇接线、负载过流 |
六、常用接线图示例
注：实际接线需以具体电源型号的规格书为准
⚠️ 重要提示：
维修或改装前务必获取对应型号的 官方原理图（可搜索"型号+PDF"），不同设计可能存在保护电路差异（如OVP/OCP跳线设置）。
建议通过Datasheet网站或制造商官网查询完整资料。如需具体型号解析，请提供电源标签信息进一步分析。
一文教你看懂电路板接线图
分享： 基本结构：电路板接线图通常由水平和垂直排列的线段、符号以及文字组成。垂直线段代表电源和地线，水平线段则表示连接不同元件之间的路径。符号代表不同类型的元件，如电阻、电容、二极管等。 元件表示：不同元件在接线
2024-05-08 17:56:59

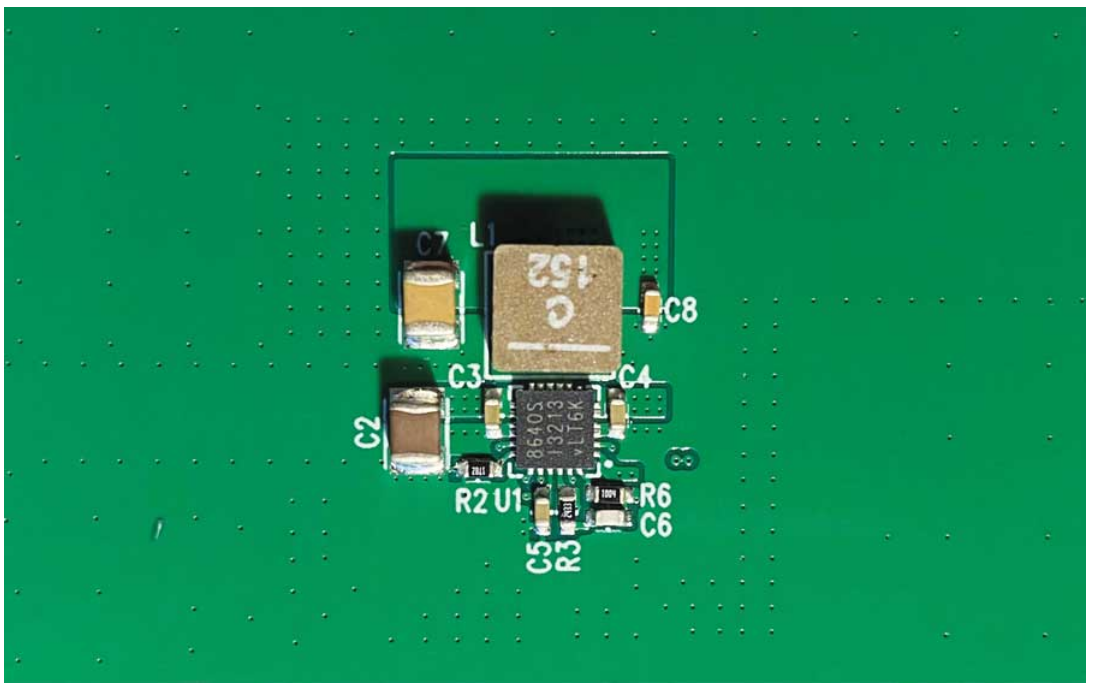

PCB电路板设计中开关电源铜线如何布线
PCB电路板设计开关电源铜线路布线需要注意，开关电源是一个电压转换电路，主要工作是升压和降压，广泛应用于现代产品中。由于开关晶体管始终工作在“开”和“关”状态，因此称为开关电源。
2019-08-01 11:41:29

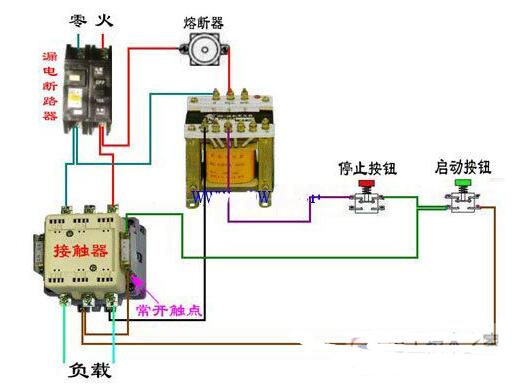

开关接线图断路器、接触器控制回路接线图
