液晶电视开关电源电路图讲解

好的，我们来详细讲解一下液晶电视（LCD/LED TV）开关电源电路图的主要组成部分和工作原理。请注意，不同品牌、型号的电视电源板电路会有差异，但核心结构和原理是相似的。

核心思想： 开关电源的核心是利用半导体开关器件（如MOSFET管）的高频通断（开关），将整流后的高压直流电高效地转换成我们需要的多路低压直流电。

电路图主要组成部分讲解：

输入滤波与EMI防护 (Input Filtering & EMI Suppression)
- 位置： 交流电源输入接口之后。
- 元件： 保险丝（Fuse）、压敏电阻（Varistor/MOV）、X电容、Y电容、共模电感（Common Mode Choke）。
- 功能:
  - 保险丝： 过流保护。当后级电路短路或严重过载时熔断，切断主电源。
  - 压敏电阻： 过压保护。抑制电网中可能出现的瞬时高压尖峰（如雷击、大负载切换），防止损坏后续电路。
  - X电容 (跨接在火线L和零线N之间)： 滤除差模干扰（来自L-N）。
  - Y电容 (跨接在L-地PE和N-地PE之间)： 滤除共模干扰（同时作用于L和N）。
  - 共模电感： 利用其特性阻碍共模干扰电流通过。
- 作用总结： 防止外部电网的干扰传入电视，也防止电视自身开关电源产生的高频噪声污染电网，满足电磁兼容（EMC）要求；提供基础过压过流保护。
整流与主滤波 (Rectification & Bulk Filtering)
- 位置： EMI滤波之后。
- 元件： 桥式整流二极管/桥堆 (Bridge Rectifier)、大容量电解电容（Bulk Capacitor）。
- 功能:
  - 整流桥： 将交流电（例如220VAC或110VAC）转换成具有纹波的高压脉动直流电（约输入电压的1.414倍，如220VAC整流后约为310VDC）。
  - 大容量电解电容： 对整流后的脉动直流电进行储能和滤波，使其变得相对平滑，为后级功率开关电路提供一个较稳定的直流母线电压（通常标记为+BUS，约300V左右）。
- 作用总结： 将交流电转变为“粗糙”的高压直流电。
功率变换级 (Power Conversion Stage / Power Train)
- 位置： 核心部分，连接在主滤波电容之后。
- 典型拓扑： 大多数液晶电视电源采用反激式（Flyback）拓扑（适用于中低功率，结构简单，成本低，能提供多路隔离输出）或半桥LLC谐振拓扑（适用于较高功率，效率高，EMI性能更好）。
- 核心元件 (以反激式为例):
  - 功率开关管 (Power Switch)： 通常是高压MOSFET管。
  - PWM控制器 (PWM Controller IC)： 产生高频方波脉冲，精确控制开关管的导通（ON）和关断（OFF）时间。
  - 开关变压器 (Switching Transformer / Power Transformer)： 关键元件！
    - 具有多个绕组：初级绕组（Primary）、次级绕组（Secondary - 多路输出，如12V, 5V等）、辅助供电绕组（Auxiliary - 用于给PWM芯片自身供电）和可能的PFC绕组。
    - 功能：实现初级和次级之间的电气隔离（安全！）、电压变换、能量传递和存储（在开关管导通时储存能量，关断时释放到次级）。
  - 启动电阻： 当电源初次上电时，通过这个大阻值电阻将部分高压（来自+BUS）引入PWM控制器或其辅助供电电容，提供初始工作电压使其启动。
  - 尖峰吸收电路 (Snubber Circuit)： 通常由一个二极管、一个电容和一个电阻串联组成，并联在开关变压器初级绕组或MOSFET管漏极和源极之间。作用是吸收开关管关断瞬间，变压器漏感产生的反峰电压（尖峰），保护开关管不被击穿。
- 功能和工作简述 (反激式):
  - PWM控制器输出脉冲驱动开关管导通。
  - 导通时，+BUS电压加到初级绕组两端，电流线性增大，能量储存在变压器磁场中（次级绕组因二极管方向截止而无输出）。
  - PWM控制器输出低电平（或固定时间后）使开关管关断。
  - 关断瞬间，变压器储存的磁场能量无法突变，各绕组感应电动势极性反转。
  - 次级绕组感应出的正电压使输出整流二极管导通，能量释放给次级侧滤波电容和负载。
  - 辅助供电绕组也释放能量，给PWM控制器供电，维持其正常工作（启动后由辅助绕组供电，启动电阻退出主要工作）。
  - 通过调节PWM控制器输出脉冲的占空比（导通时间与开关周期的比值），就可以控制变压器储存和传递能量的多少，从而精确调节输出电压。
功率因数校正 (Power Factor Correction - PFC) - (通常在100W以上功率的电源配备)
- 位置： 通常在主滤波电容之前或整合在功率变换级（如带PFC绕组）。
- 主要元件： PFC控制器芯片、升压电感（Boost Inductor）、功率MOSFET管、升压二极管（Boost Diode）、PFC大电容。
- 功能:
  - 传统的整流滤波电路会导致输入电流波形是靠近电压波峰的很窄的尖峰（高谐波含量，低功率因数）。
  - PFC电路（常为升压型Boost电路）迫使输入电流波形跟随输入电压波形（近似正弦波），提高功率因数（接近1），减少谐波污染，并能提供更稳定的主母线电压（通常升压到约390VDC）。
- 作用总结: 提高电网能源利用率，满足能效和法规要求（如80 PLUS认证），稳定主母线电压有助于提高后级效率。
次级整流滤波输出 (Secondary Rectification & Output Filtering)
- 位置： 在开关变压器次级绕组后面。
- 元件： 肖特基二极管（或快恢复二极管）做整流/续流用、滤波电感（扼流圈）、大容量低ESR电解电容、固态电容。
- 功能:
  - 将变压器次级绕组释放的高频交流脉冲整流成直流电。
  - 利用滤波电感（LC滤波）和电容进一步平滑直流，得到纹波很小的各路稳定直流电压（如：主板供电 +12V， +5V; USB/音频等供电 +5VSB（待机）；背光驱动供电 +24V, +100V 或 VBUS；有时还有音频功放 +15V 等）。
  - 肖特基二极管因正向压降低、反向恢复时间快，是次级整流的理想选择。
- 作用总结： 输出电视主板、背光、USB等所需的稳定纯净的直流电压。
反馈与控制环路 (Feedback & Control Loop)
- 位置： 连接在次级输出端与初级的PWM控制器之间。
- 元件： 分压电阻（对输出电压采样）、基准电压源（如TL431精密可调基准）、光耦（Optocoupler）。
- 功能:
  - 核心机制： 负反馈控制。
  - 次级侧的采样电路（分压电阻）检测输出电压（如+5V）。
  - 采样电压与精密基准源（如TL431的2.5V基准）进行比较。
  - 比较误差信号驱动光耦（Optocoupler）内部的发光二极管发光强度变化。
  - 光耦另一侧的光敏三极管接收光信号，其导通程度随之改变，进而改变输入到初级PWM控制器反馈引脚的电流或电压。
  - PWM控制器根据这个反馈信号的大小来实时调整其输出脉冲的占空比：如果输出电压偏高，就减小占空比；如果输出电压偏低，就增大占空比。
- 作用总结： 确保输出电压在各种负载条件下和输入电压波动时保持高度稳定。 光耦是实现高低压侧电气隔离下信号传递的关键。
保护电路 (Protection Circuits)
- 位置： 分布在电路的关键节点（输入、PFC、初级功率级、次级输出）。
- 功能与检测点：
  - 过压保护： 检测主母线（+BUS）、PFC输出或次级输出是否超过安全范围，触发保护。可能通过监控分压电路到PWM或专用保护IC。
  - 过流保护：
    - 初级过流： 检测MOSFET管源极电流（通过在源极串联一个小的采样电阻R_sense），如果电流过大，触发PWM保护。
    - 次级过流/短路： 通过检测反馈信号异常或专用电流检测电路。
  - 过温保护： 通过热敏电阻（NTC）检测关键区域（如MOSFET散热片、PFC电感、变压器附近）的温度，超温则保护。
  - 欠压保护： 如检测+BUS是否过低（如PFC失效）、辅助供电过低（芯片工作异常）。
- 触发动作: 大多数情况下，保护电路被触发后，PWM控制器会锁死（Latch Off）或打嗝（Hiccup Mode - 短暂重启后再次保护）状态，停止输出，切断电源，需要断电或排除故障后才能恢复正常。
- 作用总结: 多重安全保障，防止异常情况（短路、过载、电压失控、过热）导致电源或整机永久性损坏。
待机电源 (Standby Power Supply)
- 位置： 通常是一个独立的小功率反激式开关电源电路，直接从输入滤波后或+BUS取电。
- 元件： 小型变压器、低功率开关管/控制器、稳压元件（如7805或类似）。
- 功能:
  - 主电源板通电后，无论电视处于开机还是待机状态，待机电源一直工作。
  - 输出一路或两路稳定的低压直流电（通常是+5VSB）。
  - 作用：
    - 为电视的主控微处理器（MCU）提供持续供电，使其能接收遥控器的开机信号。
    - 可能为红外接收头、网络模块等提供待机电源。

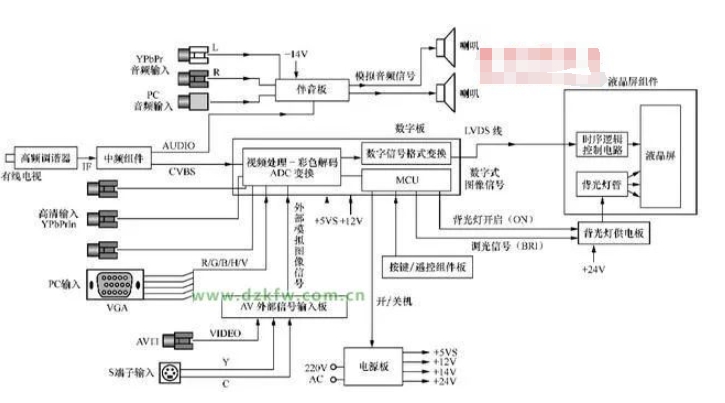

    - 当用户按遥控器“开机”键后，主控MCU发出PS-ON（Power Supply ON，也可能是STB、ON/OFF等标识）高电平信号（通常是3.3V或5V）给电源板上的控制端。
    - 电源板收到此信号后，启动主PFC和主功率开关电路，输给主板等。
- 作用总结: 实现电视的遥控唤醒和低功耗待机功能。

总结液晶电视开关电源工作流程:

交流电输入 → 保险丝过流保护 → EMI滤波抑制干扰 → 整流桥整流 → 大电容滤波 → (+ PFC环节提升功率因数和平滑电压) → 得到主高压直流母线+BUS。
启动：+BUS电压通过启动电阻给PWM芯片初始供电 → PWM芯片启动，输出驱动脉冲使开关管工作 → 变压器初级开始储能 → 辅助绕组感应电压并整流滤波 → 为PWM芯片提供持续供电（脱离启动电阻）。
正常工作（以反激为例）:
- 开关管导通：+BUS→变压器初级→开关管→电流增大，变压器储能。
- 开关管关断：变压器储能释放，次级感应电动势使整流二极管导通 → 给次级滤波电容充电/向负载供电。
- 同时，辅助绕组也供电给PWM芯片。
反馈控制：
- 次级输出电压被采样 → 与基准比较 → 误差信号驱动光耦 → 改变反馈到PWM芯片的信号。
- PWM芯片据此实时调整开关管驱动脉冲占空比 → 维持输出电压恒定。
输出：经过次级整流（二极管）、LC滤波（电感+电容）得到各低压直流输出。
待机：独立的待机电源始终工作，提供+5VSB给主控MCU等待机单元。
开机控制：主控MCU收到开机指令后，输出PS-ON高电平给电源板 → 电源板启动主开关电路 → 输出其他电压（+12V, +24V等）。
保护：多种保护电路时刻监控，异常时立即使PWM停振或进入保护状态。

看电路图要点：

先找到交流输入端和直流输出端。
识别主拓扑结构（反激最常见）。
顺着能量流动路径看： 输入 → 滤波 → 整流 → (+PFC) → PWM控制器 → 开关管 → 变压器 → 次级整流 → 输出。
找到反馈路径： 输出 → 采样→ 基准→ 光耦 → PWM反馈脚。
识别主要功能块： EMI、整流滤波、PFC、功率变换（PWM+开关管+变压器+吸收电路）、次级整流滤波、反馈（光耦）、待机电源、保护点、PS-ON控制点。
注意高低压隔离区域： 通常以变压器和光耦为界，初级侧（包括PFC）是高压危险区，次级侧是安全低压区。

重要安全提示： 液晶电视开关电源电路涉及高压交流电和高压直流电（300V-400V）。在带电情况下维修测试是极其危险的，可能导致严重触电事故或扩大故障。务必切断电源并确认主大电容（+BUS）的电压已通过其放电电阻（通常并联）完全放尽（用万用表确认<5V）后，才能接触电路板！没有相关知识和专业设备，请勿自行维修。
