以下是12V5A开关电源（输出功率60W）的反激式拓扑电路图详解，核心以PWM控制器（如UC3843）为例，供理解其工作原理：
一、电路组成模块
-
输入滤波与整流
- EMI滤波：保险丝、压敏电阻（防浪涌）、X电容、共模电感（滤除高频干扰）。
- 整流桥：将220V AC整流为约300V DC（如GBU606整流桥）。
- 输入电容：大电解电容（如100μF/400V）平滑高压直流。
-
功率变换部分
- 开关管：MOSFET（如8N60，耐压600V，电流8A）受PWM信号驱动。
- 变压器：
- 初级绕组：接收300V直流，产生磁场（匝数比决定输出电压）。
- 次级绕组：通过电磁感应输出低压（如10:1匝比，得12V）。
- 辅助绕组：为PWM芯片供电（约12-15V）。
- 钳位电路：RCD网络（电阻+电容+二极管）吸收开关管关断时的电压尖峰。
-
PWM控制核心（以UC3843为例）
- 供电启动：高压通过启动电阻（如100kΩ）对Vcc电容充电，达到启动阈值后芯片工作。
- 振荡频率：由RT/CT引脚的外接电阻电容设定（如Rt=10kΩ, Ct=470pF → 约50kHz）。
- 反馈控制：
- 电流采样：MOSFET源极串小电阻（如0.5Ω）→ 信号送入ISENSE引脚（过流保护）。
- 电压反馈：次级电压经光耦隔离→送入COMP引脚，调整占空比稳压。
-
输出整流滤波
- 整流二极管：肖特基二极管（如MBR20100CT，20A/100V）整流。
- LC滤波：输出电容（如2×2200μF/25V）+ 磁珠/电感（抑制高频噪声）。
-
反馈稳压回路
- TL431基准源：次级输出经电阻分压采样（如R1=2.49kΩ, R2=2kΩ → 分压2.5V）驱动光耦发光管。
- 光耦隔离：次级TL431→初级UC3843 COMP，实现隔离反馈。
-
保护电路
- 过流保护：ISENSE电压超阈值（通常1V）关闭驱动。
- 过压保护：Vcc引脚检测辅助绕组电压（阈值常为16V）。
- 短路保护：反馈失控时触发占空比关闭。
二、工作流程
-
上电启动
300V直流经启动电阻向UC3843的Vcc电容充电 → 达到16V时芯片启动 → 输出PWM驱动MOSFET。 -
能量传递
- MOSFET导通：初级电流↑ → 变压器储能（次级二极管截止）。
- MOSFET关断：变压器磁场释放 → 次级二极管导通 → 能量传递至输出电容和负载。
-
闭环稳压
输出12V电压变化 → TL431分压变化 → 光耦电流变化 → UC3843调整占空比 → 维持12V稳定。
三、关键参数设计要点
-
变压器设计
- 初级电感量（Lp）：约1mH（确保磁芯不饱和）。
- 匝比（Np:Ns）：10:1（Vin_min=85VAC时需验算）。
- 线径选择：初级0.3mm²，次级多股并绕（载流量≥5A）。
-
电流采样电阻
- Rs = 0.5Ω → 过流点：1V / 0.5Ω = 2A（初级峰值电流）。
-
输出纹波控制
- 电容ESR需≤0.1Ω（并联低ESR电容或固态电容）。
- 纹波电流额定值 > 输出电流（如选用2×2200μF/10A）。
四、典型故障点
- 炸开关管：RCD钳位失效、变压器饱和、驱动信号异常。
- 输出电压不稳：光耦或TL431损坏、反馈分压电阻变值。
- 无输出（芯片不启动）：启动电阻开路、Vcc电容短路。
- 空载电压偏高：输出轻载跳脉冲（需假负载电阻）。
⚠️ 安全提示：反激电源高压侧危险，调试务必使用隔离变压器！推荐参考经典电路如Fairchild的AN4137设计文档，或拆解成熟产品（如电脑电源辅助电源）加深理解。
是否需要具体型号的电路图或某部分细节的进一步解释？
12v开关电源电路图讲解
电路图讲解，这样就会明白12v开关电源怎么调电压，一起学习吧！ 主电路的拓扑结构 鉴于如此大功率的输出，高频逆变部分采用以IGBT为功率开关器件的全桥拓扑结构，整个主电路如图1所示，包括：工频三相
上海秉恒
2023-03-14 13:54:27

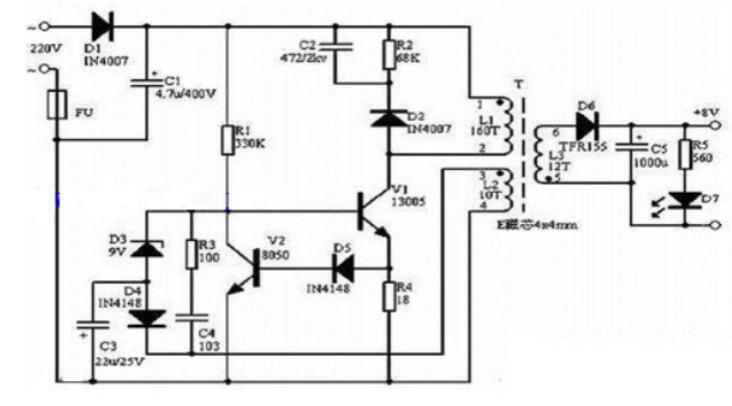

简单的开关电源电路图
开关电源电路图是学习开关电源必须资料,而开关电源作为电子设备中不可缺少的一部分,了解开关电源原理图或开关电源电路图,对从业开关电源维修的朋友来说,是相当有用的。
2022-08-22 08:54:19

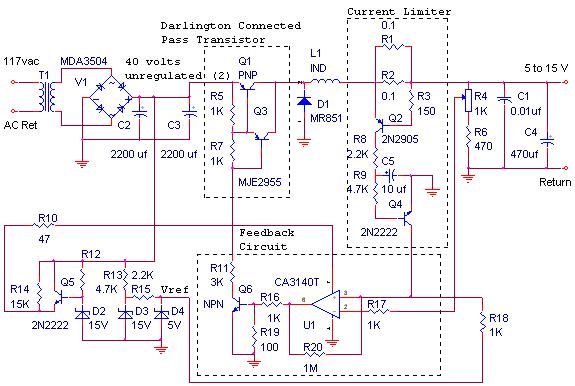

12V/10A开关电源电路图
这是12V/10A开关电源的电路图。原理图所示的电路使用分立晶体管调节器和运算放大器（在反馈电路中充当比较器）提供 12 伏、最大电流 10 安培。该电源建于 1984 年，频率可变，与当今
2023-08-09 17:28:40
12V2A和12V5A的电源使用起来有什么区别
电源最重要的两个参数是输出电压和输出电流，12V2A是指电源输出的额定电压是12V，额定电流是2A，在使用是负载电流要控制在2A之内；12V5A是指输出额定电压为12V，输出额定电流为5A，在使用时
2020-02-22 16:59:09
SN3FAP反激式开关电源12V2A输出电路概述
SN3FAP反激式开关电源12V2A输出电路文章目录SN3FAP反激式开关电源12V2A输出电路前言一、概述1.电路图2.原理简述3.PCB图(1).布局(2).印制板图二、技术参数要求1.输入电源
hxjq
2021-12-29 06:28:50
使用12V2A和12V5A的电源有什么区别
电源最重要的两个参数是输出电压和输出电流，12V2A是指电源输出的额定电压是12V，额定电流是2A，在使用是负载电流要控制在2A之内；12V5A是指输出额定电压为12V，输出额定电流为5A，在使用时
2020-05-05 14:39:00
开关电源电路图及原理讲解
的工程师来完成设计和研发。但是，如何做好第一步，打好电源工程师的基本功？小编在这里对 开关电源 电路 图及原理进行讲解，仅供参考！ 开关 电源的电路组成 开关电源的主要电路是由输入电磁干扰 滤波器 (EMI)、整流滤波电路、
2021-09-03 10:06:33

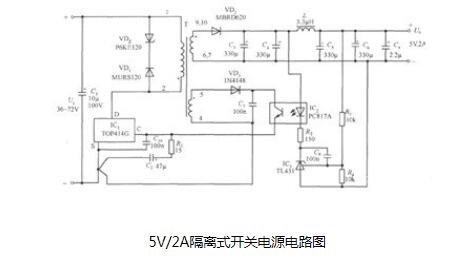

简单的开关电源电路图分享 六款简单的开关电源电路设计方案
本文主要讲了六款简单的开关电源电路设计原理图，24V开关电源的工作原理是什么、24V开关电源电路图等内容，下面就一起来看看吧。
2023-08-16 10:22:51

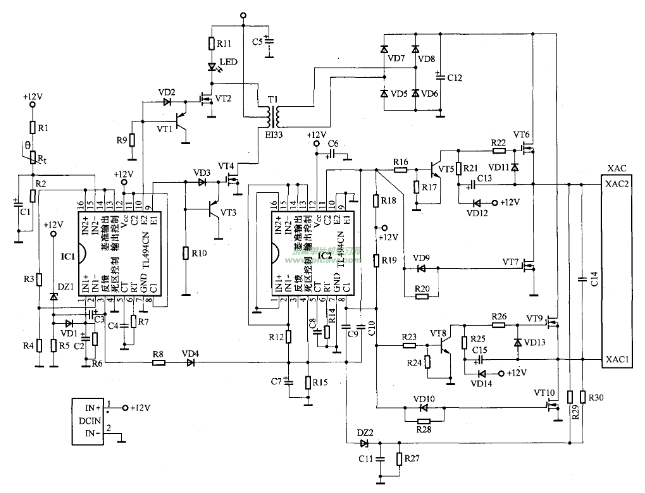

150W开关电源电路图详解
