MCU驱动74hc595的方法
MCU驱动74hc595下图关于595数据手册上的介绍，使用比较简单两片级联控制扩展IO输出端口，可以用最少三个GPIO控制16路输出单片机驱动595/* 通讯控制信号 */#define
efwedfd
2022-02-08 06:04:52
74HC595怎么使用
一、74HC595使用方法74HC595的数据端Q0--Q7：八位并行输出端，可以直接控制数码管的8个段。Q7：级联输出端。将它接下一个595的DS端。DS：串行数据输入端，级联的话接上一级的Q7
人走了
2021-12-07 06:46:57
74HC595的工作原理是什么，怎么使用
内部工作原理74HC595时一款漏极开路输出的CMOS移位寄存器，输出端为可控的三态输出，亦能串行输出控制下一级级联芯片，其移位时钟频率高达25MHz。二、74HC595引脚的简...
tianyu5655
2021-11-29 08:27:35
74HC595多组芯片多组级联代码分享
自己做了一块74HC595的IO扩展板卡，出于灵活考虑，没有都采用级联的方式，而是2组多芯片级联的结构。基于STM32平台设计。结构示意图74HV595内部结构图头文件：#ifndef
风来吴山
2021-12-07 06:43:44
74HC595芯片的运用原理是什么
并行输出数据三态输出(三态:低电平、高电平和高阻态)输出寄存器可以直接清除具有100MHz的移位频率能串行输出控制下一级级联芯片输出端的输出可以被保流二、74HC595的引脚说明芯片数据端说明：Q0...
飞雪9366
2021-12-07 07:00:20
如何使用HAL 库的SPI实现74HC595芯片控制
使用HAL 库的SPI实现74HC595芯片控制先简单看一下原理图：原理图是简单的级联方式，如图所示可用三个字节，例如：先写入第一个字节0000 0000控制的数据是右边74HC595芯片所有引脚为
kingnet9999
2021-12-07 07:17:32
单片机IO直连控制74HC595
最近在调74HC595，单片机IO直连控制74HC595，单片机输出3.3v, 而74HC595是5v供电。发现74HC595输出时好时坏，不正常。解决：把74HC595的供电改为3.3v就OK了
muwersddg
2021-12-02 07:20:18
移位寄存器74HC595芯片编程的相关资料分享
：74HC595是典型的移位串转并三态输出驱动器。8 位并行三态输出，并且可以级联输出。74HC595引脚功能：74HC595时序图 ：74HC595传输2字节过程：2. 软件编程定义595的控制管脚，并在初始化函数配置标准IO口模式，即2.2，2.3，2.4配置成低电平注
zaichenxi
2021-12-07 07:40:10
74HC595驱动LED点阵或数码管的正确用法 精选资料推荐
这几天有些时间想做LED点阵玩玩，所以需要学习74HC595芯片，上网找了几个例程和关于74HC595的几篇应用，照猫画虎实际操作一下，哪知根本不可行，教程都是错误的。于是自己潜心研究了 4天，现在
湛蓝
2021-07-22 08:49:59
74HC595芯片的作用是什么
74HC595是在单片机系统中常用的芯片之一他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片， 使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制8
尼克wo
2021-07-22 07:05:56
如何利用两个74HC595实现三个引脚实现数据的传送
74HC595驱动8位段选数码管利用两个74HC595实现三个引脚实现数据的传送以下是595各引脚作用：SHCP =P0^1; // 移位寄存器的时钟输入，数据输入时钟线STCP =P0^2
wang21cj
2021-12-07 06:57:07
74HC595是如何去驱动数码管的
74HC595是什么？74HC595有何作用？74HC595的管脚有哪些功能？74HC595是如何去驱动数码管的？
尼克wo
2021-08-02 09:54:34
74HC595是什么？有何功能
。QH’: 级联输出端。我将它接下一个 595 的 SI 端。SI: 串行数据输入端74HC595 是具有 8 位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。数据...
zmyecho
2021-07-29 08:24:26
74HC595有什么功能
于级联74HC595（一般不用）11，12，是时钟输入端口/MR低电平数据清零，一般接高电平/OE是高电平高阻态，禁止输出，（有的也说是锁存，具体没试过），一般接低电平。连接好的电路图如下（大家根据端口号自己对，VCC和GND省略了）端口介绍完毕，接下来贴...
study875
2021-12-07 06:50:59
74hc595的功能及作用是什么
74HC595是一款常用的8位串行输入、并行输出的移位寄存器，广泛应用于LED显示、驱动继电器、电机控制等领域。 74HC595的功能及作用 在数字电子领域，74HC595是一款非常受欢迎的集成电路
2024-10-21 09:57:47
如何解决74HC595的干扰问题
目前用74HC595控制LED和数码管,在做脉冲群和打静电时，LED不规律闪烁，论坛说加低通滤波，包地，加层等等，对于2000V脉冲群，如果片子本身有此种弱点，一直觉得添加抗干扰方案不能彻底解决问题，此种方案到底是否可行？
zrl12123456
2018-12-03 09:25:25
基于STM32的74HC595 IO扩展板卡设计

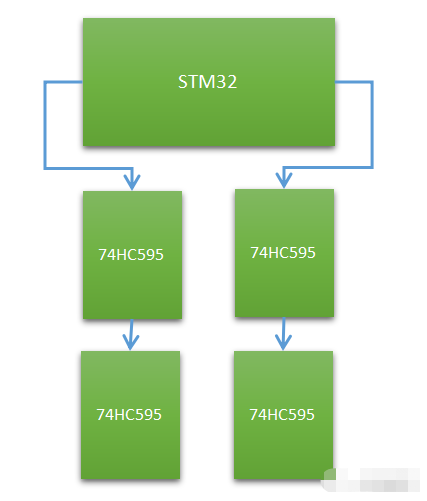

自己做了一块74HC595的IO扩展板卡，出于灵活考虑，没有都采用级联的方式，而是2组多芯片级联的结构。基于STM32平台设计。
2023-04-17 14:48:22
74hc595的功能及作用
74hc595是一种串行输入并行输出的移位寄存器，是TTL逻辑门的CMOS版本，具有低功耗、高速度、低噪声等优点，因此被广泛应用于数字电路设计中。下面介绍74hc595的功能及作用。
2023-06-07 18:13:13
74HC595 8位移位寄存器的相关资料分享
，在数码管、继电器网络等的控制中广泛使用。其较宽的操作电压（2-6 V）使其可以使用在5V或3.3V的单片机系统中。有时，也可以避免单片机过多过长的走线。1. 引脚定义其中，Q0-Q7是8位输出端；VCC和GND分别为电源和接地；Q7’是串行输入数据输出端（可以用于多个74HC595的级联）；ST_CP
raylue
2021-12-07 08:22:17
74hc595引脚图及功能表
3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。 74HC595引脚图及功能表： 74HC595引脚
2021-07-01 10:10:29
如何实现74HC595驱动数码管显示
4、数码管显示数码管驱动电路采用2片74HC595芯片进行IO扩展，仅仅只需3Pin即可驱动需要16位引脚的数码管。74HC595是一个8位串行输入、并行输出的位移缓存器。只有对74HC595
维生素B2
2021-12-07 07:29:59
74HC595移位寄存器怎么使用
最近在玩74HC595，大学期间也玩过，只是当时没有做笔记习惯，所以好多东西都没有留底稿，最近一直想干点事，那就先从74HC595这个款8位移位寄存器/锁存器（3状态）开始吧，这款芯片有好多厂商在做
绝代双骄
2021-12-07 07:40:09
74HC595级联问题
[table][tr][td]级联怎么编程，我这推送过去都还是8个一组同时独立运行，。怎么让3个595一起执行1个595的指令。同图中这样的效果，程序该怎么修改#include#include
baobaopan
2021-08-17 11:09:12
74HC595具有哪些引脚功能
74HC595介绍介绍引脚介绍寄存器与数据移位寄存器存储寄存器时序图介绍74HC595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。在SCK 的上升沿，串行数据由SDL输入到内部的8
IC大当家ac
2021-12-07 06:28:43
