以下是USB Type-C接口（24针）的标准引脚定义中文说明，适用于大多数设备（如手机、电脑、扩展坞）：

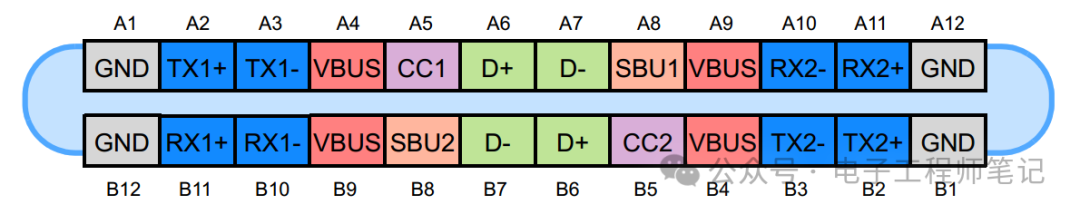

Type-C 接口引脚图（俯视图，插头端）
正面视角（有引脚的一面朝上）
┌───────────────┐
│ ① ② ③ ④ ⑤ ⑥ ⑦⑧⑨⑩⑪⑫ │
│ ⓫⓬⓭⓮⓯⓰⓱⓲⓳⓴㉑㉒㉓ │ ← 双排对称设计
└───────────────┘
注：实际为上下两排各12针，共24针引脚功能详细定义
| 引脚号 | 名称 | 功能说明 | 是否双向 |
|---|---|---|---|
| A1/A12 | GND | 接地（电源回路） | - |
| A4/A9 | VBUS | 电源输入/输出（默认5V，支持最高20V/5A快充） | 是 |
| A5 | CC1 | 配置通道1（检测插入方向、协商供电/数据传输模式） | 是 |
| B5 | CC2 | 配置通道2（功能同CC1） | 是 |
| A6/A7 | D+/D- | USB 2.0差分信号线（兼容旧协议） | 是 |
| B6/B7 | D-/D+ | USB 2.0反向差分信号线 | 是 |
| A2/A3 | TX1+/TX1- | 高速发送信号+/-（USB 3.x/DisplayPort/PCIe） | 否 |
| B11/B10 | RX1+/RX1- | 高速接收信号+/-（功能对称于TX） | 否 |
| B2/B3 | TX2+/TX2- | 第二组高速发送信号（用于Alt Mode） | 否 |
| A11/A10 | RX2+/RX2- | 第二组高速接收信号 | 否 |
| A8 | SBU1 | 边带信号1（用于音频/视频辅助通道） | 是 |
| B8 | SBU2 | 边带信号2（DisplayPort Alt Mode时用作AUX+/AUX-） | 是 |
| A13/A14 | GND（屏蔽层） | 额外接地/屏蔽层 | - |
⚠️ 关键特性说明：
- 对称设计（Flip-Flop功能）：
接口采用 180°对称布局，正反插入均可使用（引脚B12-B1与A1-A12功能镜像对称）。- CC引脚核心作用：
通过CC1/CC2识别插入方向、传输电流（支持USB PD快充）、切换数据模式（如USB4/雷电3）。- 多功能复用：
TX/RX引脚可切换到Alternate Mode（如传输DisplayPort视频、PCIe数据）。- SBU引脚灵活性：
在视频输出模式下，SBU用于传输音频同步信号（如DP的AUX通道）。
实际应用注意
- 充电协议：快充（如PD/QC）依赖CC引脚协商电压/电流，非普通VBUS直连。
- 高速数据传输（USB 3.2/4）：需使用全部TX/RX通道（单通道最高10Gbps，双通道20Gbps）。
- 视频输出：需设备支持DP Alt Mode，并通过CC引脚激活（如连接显示器或扩展坞）。
建议在具体项目中搭配Type-C控制器芯片（如FUSB302）实现完整功能。需要更详细的规格书可参考USB-IF官方文档。
