ADC0809 是一款非常经典且曾经广泛使用的模数转换器芯片。
具体来说，它的核心功能和特点包括：
-
功能：
- 它是一个 8位分辨率 的模数转换器，能够将输入的模拟电压信号转换为对应的 8位二进制数字信号。
- 它提供了 8个模拟输入通道，可以通过地址线选择其中一个通道进行转换。这使得它非常适合用于需要采集多路模拟信号的应用场景。
-

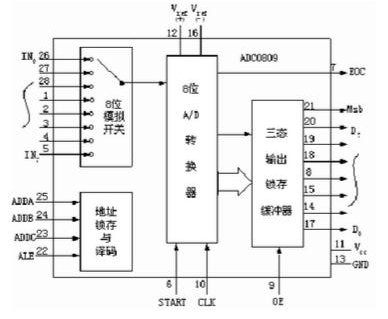

类型：
- 它采用 逐次逼近型 的转换技术，这是最常见的ADC类型之一。
-

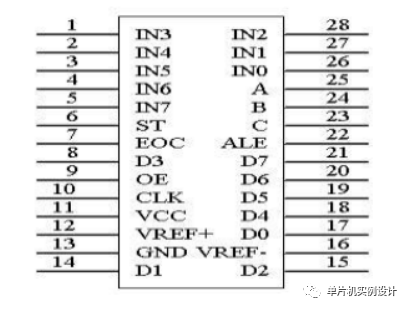

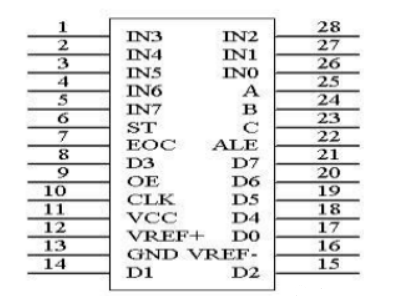

接口与操作：
- 它采用并行数据输出，转换完成的8位数据可以同时出现在其8个数据输出引脚上。
- 工作电压为 +5V单电源供电。
- 转换过程由外部输入时钟（CLK）驱动。标准时钟频率通常为 640kHz（最高可达1280kHz）。完成一次转换需要大约100个时钟周期（对于640kHz时钟，转换时间约为156微秒）。它内部没有集成时钟发生器，需要外部提供时钟信号。
- 控制信号包括：
- START: 启动转换（下降沿触发）。
- ALE: 地址锁存使能（用于锁存选择哪个模拟通道的地址）。
- OE: 输出使能（高电平有效，用于将转换结果输出到数据总线）。
- EOC: 转换结束信号（输出，转换过程中为低电平，转换结束后变高）。
- 地址线 (ADDA, ADDB, ADDC): 用于选择8个模拟输入通道中的一个（000 到 111）。
-
性能与参数：
- 转换时间：约 100μs (在标准时钟下)。
- 分辨率：8位。
- 精度：±½ LSB。
- 输入范围：通常 0V 到 +5V（取决于参考电压设置）。
- 具有片内锁存的 三态输出缓冲器，可以方便地与微处理器总线接口。
- 功耗：约15mW。
-
应用场景：
- 这款芯片在八九十年代的电子系统中极为常见，尤其是在需要低成本、中等速度、多通道数据采集的应用中，例如：
- 微处理器/微控制器接口
- 工业过程控制
- 仪器仪表
- 传感器信号采集（温度、压力、光强等）
- 简单的数据采集系统
- 这款芯片在八九十年代的电子系统中极为常见，尤其是在需要低成本、中等速度、多通道数据采集的应用中，例如：
总结：
ADC0809 是一款经典的 8位分辨率、8通道输入、并行输出、逐次逼近型模数转换器芯片。它设计简单，易于与早期的微处理器（如8051）接口，曾经在需要多路模拟信号采集的中低速场合大量使用。虽然现在它的性能（速度和分辨率）在多数现代应用中显得不足，但理解其原理和工作方式仍然具有重要的学习价值，并且在一些教育套件或对性能要求不高的老设备中仍有应用。
? 注：它还有一个简化版 ADC0808，在模拟输入端的电路设计上略有不同（0809的输入结构针对TTL逻辑电平优化过），但两者在核心功能和接口方面基本相同，通常可以互换使用。
