LM339（或其双通道版本 LM393）输出低电平的典型值在 0.1V 至 0.2V 左右，但这个值不是固定不变的，理解它的特性更重要：
-
集电极开路结构： LM339 的输出级是一个 NPN 晶体管（处于开关状态），其集电极是开路（悬空）的。这意味着：
- 低电平： 当输出为低电平时，内部的晶体管饱和导通。此时，输出引脚通过这个导通的晶体管连接到内部地线（或负电源轨
V-）。输出低电平就是这个晶体管在导通状态下的饱和压降（Vce(sat)或Vol）。 - 高电平： 当输出为高电平时，内部的晶体管截止关断。输出引脚实际上处于高阻（悬空）状态。为了获得有效的逻辑高电平，必须在输出引脚和正电源（
V+）之间连接一个上拉电阻。这时，高电平 ≈V+（减去很小的上拉电阻压降）。
- 低电平： 当输出为低电平时，内部的晶体管饱和导通。此时，输出引脚通过这个导通的晶体管连接到内部地线（或负电源轨
-
低电平电压值：
- 典型值： 在典型工作条件下（例如，灌电流负载
I_{sink}= 4mA ~ 6mA），低电平电压V_{OL}通常在 0.1V 到 0.2V 之间。这是最常见的参考值。 - 最大值（保证值）： 制造商的数据手册会规定一个最大保证值。这是一个非常重要的设计边界，例如，在
I_{sink} = 4mA条件下，V_{OL(max)}通常保证 小于 0.7V（不同厂商和型号略有差异，需查具体手册）。 - 依赖因素：
- 负载电流 (
I_{sink})： 外部电路通过上拉电阻流向输出端的电流越大（从V+→ 上拉电阻 → LM339 输出端 → 流入 LM339 内部地），低电平V_{OL}会略微升高。这是三极管饱和压降的特性。 - 温度： 温度升高时，
V_{OL}也会略微升高。 - 具体器件特性： 不同批次、不同制造商之间会有微小差异。
- 负载电流 (
- 典型值： 在典型工作条件下（例如，灌电流负载
总结：
- 设计电路时，可以将 LM339 输出低电平的典型值视为 ≈ 0.2V 左右。
- 关键点是： 只要设计合理（负载电流不超过规定值），输出的低电平保证会低于其规格书中的最大保证值
V_{OL(max)}(例如 < 0.7V @ 4mA)。 - 这个低电平通常远低于绝大多数 CMOS 或 TTL 逻辑电路的输入低电平阈值 (
V_{IL})，能够被可靠识别为逻辑低。
简单来说：在正常工作条件下，LM339 输出低电平时，其输出电压非常接近地 (0V)，典型值大约为 0.2V 或更低。
lm339输出的低电平是多少
个非反相输入端和一个反相输入端）和一个输出端。LM339广泛应用于各种电子电路中，如过零检测、电压比较、窗口比较等。 LM339的工作原理基于比较器的基本原理。当非反相输入端的电压高于反相输入端的电压时，输出端为高电平（通常为供电电压Vcc）；当非反相输入端的电压低
2024-10-21 09:45:25
LM339电压比较器采用SOP-14封装-lm339引脚图及功能
2023-06-07 15:49:31
LM339N与LM339有什么区别
LM339N是四运放IC，可作信号电压放大，比较，逻辑运放，还用于保护，LM339是四电压比较器 主要用在检测电路和基准电压做比较多用在电磁炉的检测电路等，改变其外围电路的结构与元件参数可作多种用途
2021-02-17 16:45:00
LM339能用LM324代替吗
LM339简介 LM339是一款四路比较器集成电路，由美国国家半导体公司（National Semiconductor）生产。它具有以下特点： 1.1. 四路比较器：LM339包含四个独立的比较器
2024-08-26 17:07:59
LM339 四电压比较器集成电路
电子发烧友网为你提供()LM339相关产品参数、数据手册，更有LM339的引脚图、接线图、封装手册、中文资料、英文资料，LM339真值表，LM339管脚等资料，希望可以帮助到广大的电子工程师们。
2019-04-18 20:24:09
电压比较器LM339相关资料分享
电压比较器LM339资料下载内容包括：LM339功能和特点LM339引脚功能LM339内部方框图LM339电路应用LM339开路电阻
屌丝欧欧
2021-03-31 06:30:19
基于LM339的比较器电路
IC339，通常也称为LM339，是一种四通道比较器IC。这意味着，它包括 4 个独立的电压比较器，其输入和输出通过 IC封装的相应外部引脚适当端接，如下所示。
2023-06-27 17:34:22
四电压比较器LM339的典型应用
LM339集成块采用C-14型封装，图1为外型及管脚排列图。由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
cd340823
2021-04-16 07:02:00

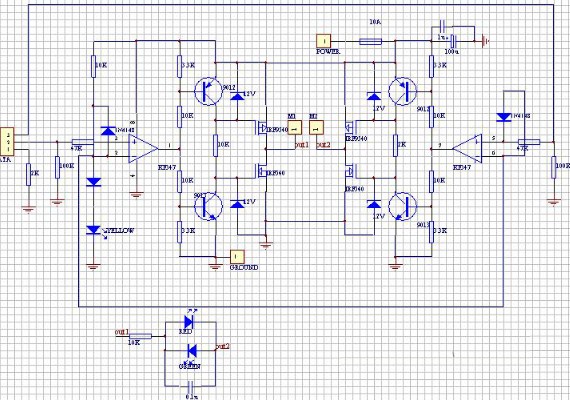

LM339在场效应管输出部分与栅极驱动部分的区别
