lm339是什么芯片

LM339 是一个非常常用的电压比较器集成电路芯片。

它的主要特点和功能可以用以下几点来概括：

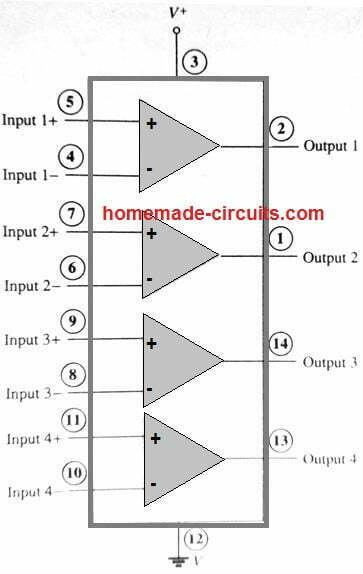

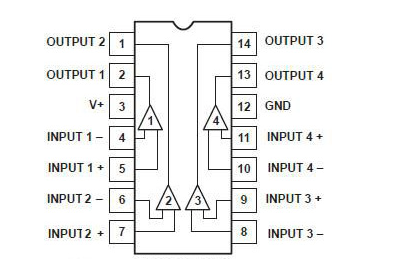

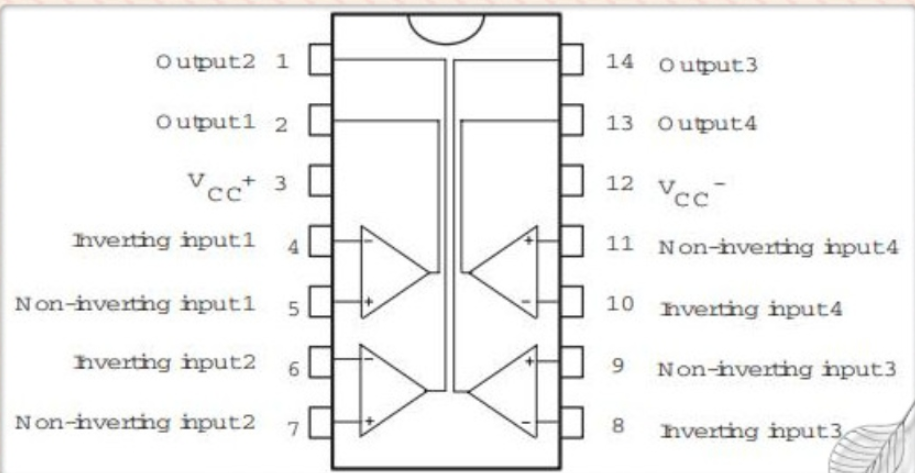

四路比较器： 一个 LM339 芯片内部集成了 四个独立且功能完全相同的电压比较器。这意味着一个芯片可以实现四个比较功能，节省了电路板空间和成本。

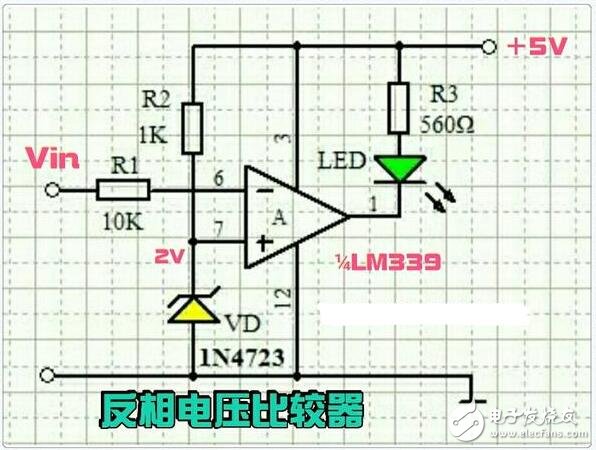

基本功能： 每个比较器都有两个输入端（同相输入 + 和反相输入 -）和一个输出端。
- 当 + 端电压 > - 端电压时，输出端为高阻态（逻辑“高”，但需要外部上拉电阻实现高电平）。
- 当 + 端电压 < - 端电压时，输出端被内部拉到低电平（逻辑“低”，低电平）。
输出特性： 采用集电极开路输出。这意味着：

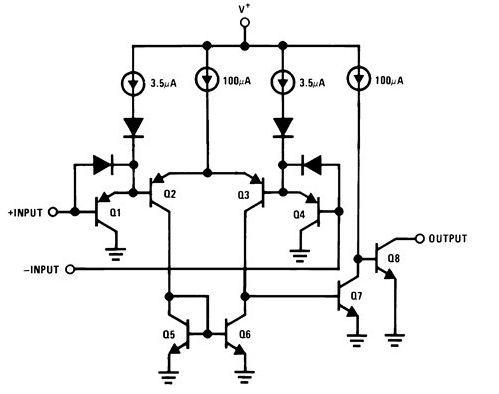

- 输出端在内部相当于一个开关到地的晶体管（NPN管），需要一个外部上拉电阻连接到正电源才能正常工作。输出高电平电压由上拉电阻连接的电压决定。
- 允许将多个比较器的输出端直接并联在一起，实现“线与”（Wire-OR）逻辑功能（所有输出都为开路时，总线才被上拉到高）。
宽工作电压范围：
- 单电源： +3V 至 +36V
- 双电源： ±1.5V 至 ±18V
功耗低： 静态工作电流非常小。
输入共模范围广： 输入电压范围可以低至负电源（0V或地，在单电源应用时），甚至略低于负电源。
输出饱和压降低： 输出低电平状态下，导通压降很低（典型值 150mV @ 4mA）。
典型应用：
- 电压监测、门限检测

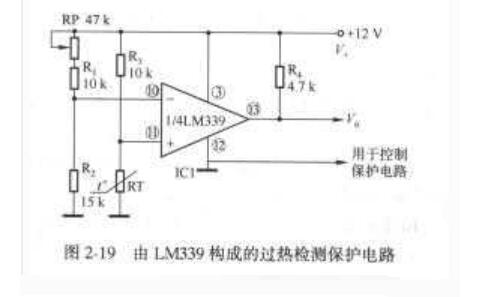

- 过压、欠压保护电路
- 电平转换器

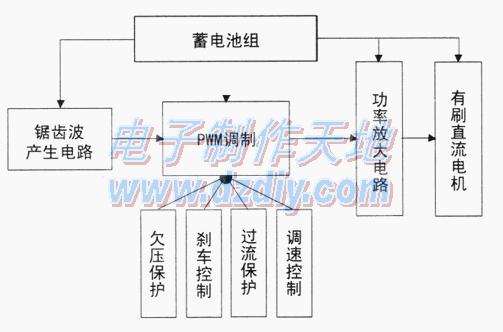

- 脉冲宽度调制器 (PWM)
- 窗口比较器（如双门限检测）
- 模数转换器电路
- 振荡器
- 驱动器（需配合外部器件）

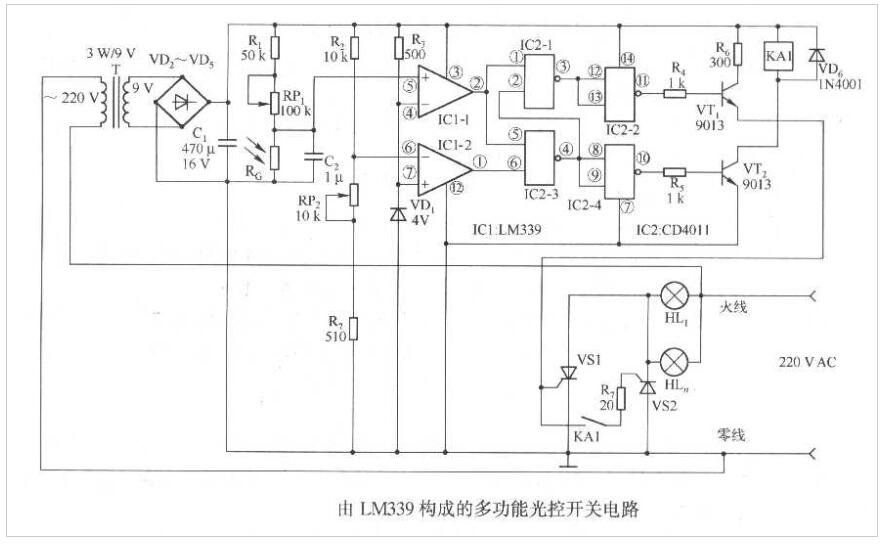

- 各种传感器信号接口电路（光敏、热敏、磁敏等）
