74LS08 是一款常用的 双极型 TTL 数字集成电路芯片，属于 74LS 系列（低功耗肖特基系列）。
它的核心功能是：实现 “与” 逻辑运算。
更具体地说：
- 芯片内部包含 4 个独立的 2 输入“与门”。 这意味着一个 74LS08 芯片可以同时处理 4 组独立的 2 输入“与”逻辑运算。
- 每个“与门”的逻辑功能：
- 只有当该门的 两个输入端（Input A 和 Input B）都输入高电平（逻辑“1”） 时，其 输出端（Output）才输出高电平（逻辑“1”）。
- 如果输入端 A 或 B 中有一个是低电平（逻辑“0”），或者两个都是低电平，那么 输出端就输出低电平（逻辑“0”）。
逻辑表达式（对于每个独立的与门）：
Output = A • B 或者 Output = A AND B
真值表（对于每个独立的与门）：
| Input A | Input B | Output |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
关键特性：
- 电源电压： 通常工作在 +5V 直流电源下（Vcc = Pin 14, GND = Pin 7）。
- 封装： 最常见的封装是 14 引脚双列直插封装。
- 每个门的输入引脚：
- 门1: A1 (Pin 1), B1 (Pin 2), Y1 (Pin 3)
- 门2: A2 (Pin 4), B2 (Pin 5), Y2 (Pin 6)
- 门3: A3 (Pin 9), B3 (Pin 10), Y3 (Pin 8)
- 门4: A4 (Pin 12), B4 (Pin 13), Y4 (Pin 11)
- 低功耗肖特基工艺： 相比标准 TTL (74 系列)，LS 系列功耗更低，速度适中。
典型应用：
“与”门是数字电路中最基本的逻辑门之一，74LS08 常用于各种组合逻辑电路中，例如：
- 条件控制：控制信号只有在两个使能信号同时有效时才通过。
- 数据选通：作为门控电路，允许数据在特定条件下传输。
- 地址解码：与其他逻辑门组合构成地址译码器的一部分。
- 通用逻辑设计：用于实现更复杂的逻辑函数（如译码器、编码器、选择器等）。
总结：
74LS08 芯片是一个 四路 2 输入“与门”集成电路。其主要功能是执行“与”逻辑运算：每个门的输出仅在它的两个输入都处于高电平时才为高电平，否则输出为低电平。它广泛应用于各种需要“与”逻辑功能的数字电子设备中。
74ls08 74ls08引脚图及功能
74LS08是74XXYY系列集成电路芯片之一，有四个AND门，每个门带有两个输入，是2输入四正与门集成电路芯片，常被应用在各种功能的数字电路系统中。
2021-07-07 11:24:35
新手求助，怎么用74LS74、74LS168、74LS164、74LS04、74LS08、CD4511集成电路设计交通灯电路？
如题。怎么用74LS74、74LS168、74LS164、74LS04、74LS08、CD4511这些器件设计一个交通灯信号控制电路。在网上找了找基本多少都用到了其他器件，是因为只有这些做不出来吗？求解。谢谢各位大佬！
M1tsuhaWx
2018-12-26 14:10:40
介绍一下关于74LS系列芯片的一个基本情况
)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门...
fdvcxhtg
2021-07-22 09:20:28
74ls00集成芯片的功能
74LS00集成芯片是一种非常重要的集成电路芯片，它属于74LS系列，内部包含了四个二输入NAND门（与非门）。这种芯片在电子电路中有着广泛的应用，能够实现多种逻辑运算和信号处理功能。
2024-03-20 17:34:27
集成芯片74ls00引脚功能
集成芯片74LS00是一款四组2输入与非门（NAND）集成电路，具有高速、低功耗、高可靠性的特点，在数字电路设计中得到了广泛的应用。下面，我们将详细解析74LS00集成芯片的引脚功能。
2024-03-20 15:37:32
74ls373引脚图及功能 74ls373是什么芯片
74LS373是带三态缓冲输出的8D锁存器，常被应用在单片机系统中。分为54S373和74LS373两个线路，74LS373输出端Q0-Q7可直接与总线相连接。
2021-07-08 10:07:10
74ls161引脚图及功能介绍
74ls161是一个常用的四位二进制可预置的同步加法计数器，74ls161能够在各种的数字电路上灵活运用，并且74ls161还能在单片机系统里实现分频器的一些重要功能。下面小编就为大家带来
2021-07-08 15:40:22
74ls147的引脚和功能图
74ls147引脚图管脚图和功能真值表优先编码器是当多个输入端同时有信号时,电路只对其中优先级别最的输入信号进行编码。 常用的集成优先编码器IC有10 线-4线、8线-3线两种。10线
2021-06-30 14:46:01
74ls160引脚图及功能真值表介绍
74ls160引脚图管脚图及功能真值表，74ls160引脚图管脚图74LS160的功能真值表-综合电路图 74ls160引脚图管脚图 74LS160的功能真值表
2022-05-25 16:39:14
74系列芯片的型号区别与功能略表
三态缓冲器!74系列芯片的型号区别与功能略表 2011年09月22日 星期四 下午 3:54非常实用的资料，贴出来备用。74系列集成电路大致可分为6大类： .74××（法式型）； .74LS
dfzvzs
2021-07-22 09:40:42
74LS164芯片是什么？有何作用
74LS164芯片:74HC164、74HCT164是8位边沿触发式移位寄存器，串行输入数据，然后并行输出。74ls164_百度百科74ls164、74lsT164是高速硅门CMOS器件，与低功耗
ningkui
2022-01-25 06:30:37
74ls系列芯片的分类 精选资料分享
74ls002输入四与非门74ls012输入四与非门 (oc)74ls022输入四或非门74ls032输入四与非门 (oc)74ls04六倒相器74ls05六倒相器(oc)74ls06六高压输出反相
双11
2021-07-26 06:33:58
74LS04：经典反相器芯片的工作原理和应用解析
：74LS04芯片包含14个引脚，其中7个连接到六个独立的反相器，另外一个则是公共电源接地。每个反相器都有其独特的引脚功能标识，用于明确区分输入和输出信号。 工作原理：74LS04采用晶体管数字电路原理，利用P型和N型晶体管产生反向输出。当输入信号为低电平（0）时，输出为高
2024-05-08 10:34:20
74LS00芯片相关部分代码
本来也是想打个压缩包赚点下载币帮自己更舒服在CSDN玩耍，但事实上，开放就是开放，希望能帮到大家相关部分代码：74LS00芯片module my74LS00(a,b,out1);input a,b
laisheng
2021-07-30 07:22:27
74ls192的功能及原理
74LS192是一款集成电路，其功能是实现二进制计数器。本文将详细介绍74LS192的功能及其原理。 首先，让我们了解计数器的基本概念。计数器是一种数字电路，可以根据输入的时钟信号，在每个时钟周期
2024-01-22 10:42:34
74ls32引脚图及功能表
74LS32系列包含四个独立的2输入或门，SN5432, SN54LS32和SN54932的特点是在整个军事范围内工作-550℃到125℃。SN7432、SN74LS32和SN74S32的特点是适用于0°C~70℃的工作环境。
2021-07-06 16:55:53

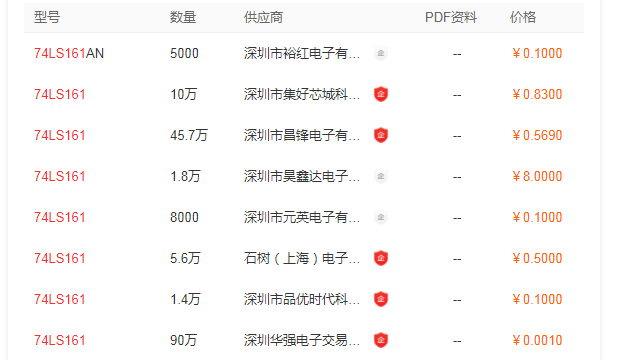

74ls161商品批发价格 74ls161引脚图与管脚功能测试
