74LS08 是一款四路双输入正与门（Quad 2-input AND Gate）集成电路芯片，属于 TTL（晶体管-晶体管逻辑）74LS 系列。
它的核心逻辑功能是：执行逻辑与（AND）运算。
具体来说：

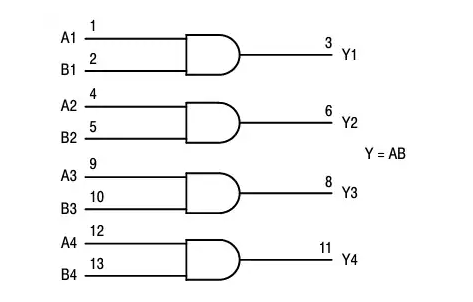

- 内部结构： 芯片内部封装了四个独立且功能完全相同的逻辑与门。
- 每个门的功能：

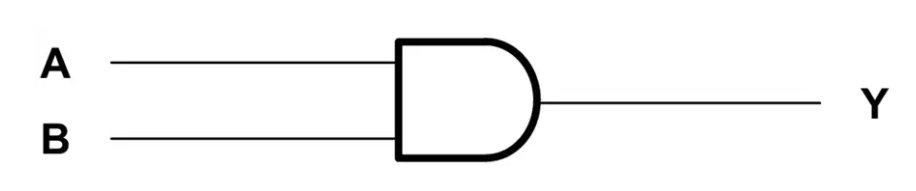

- 每个与门有两个输入端（通常标记为 A 和 B）和一个输出端（通常标记为 Y）。
- 该门的输出状态由两个输入状态的逻辑与运算决定。
- 只有当两个输入同时为逻辑高电平（通常代表 1） 时，输出才为逻辑高电平（1）。
- 任何一个输入为逻辑低电平（通常代表 0），或者两个输入同时为低电平（0） 时，输出就为逻辑低电平（0）。
用真值表表示每个独立与门的功能：
| 输入 A | 输入 B | 输出 Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
总结其逻辑功能的口诀：
- “全高出高，有低出低”：只有当两个输入都为高（1）时，输出才为高（1）；只要有一个输入是低（0），输出就是低（0）。
常见应用：
- 执行基本的逻辑与运算。
- 构建更复杂的组合逻辑电路（如译码器、编码器、多路选择器）的组成部分。
- 用作控制信号的使能门（只有两个控制信号都有效时才允许信号通过）。
- 逻辑电平的检测（检测两个信号是否同时有效）。
因此，74LS08 的功能很明确：它是一个包含四个独立单元的芯片，每个单元都是一个执行“与”逻辑操作的双输入门。
74ls08 74ls08引脚图及功能
74LS08是74XXYY系列集成电路芯片之一，有四个AND门，每个门带有两个输入，是2输入四正与门集成电路芯片，常被应用在各种功能的数字电路系统中。
